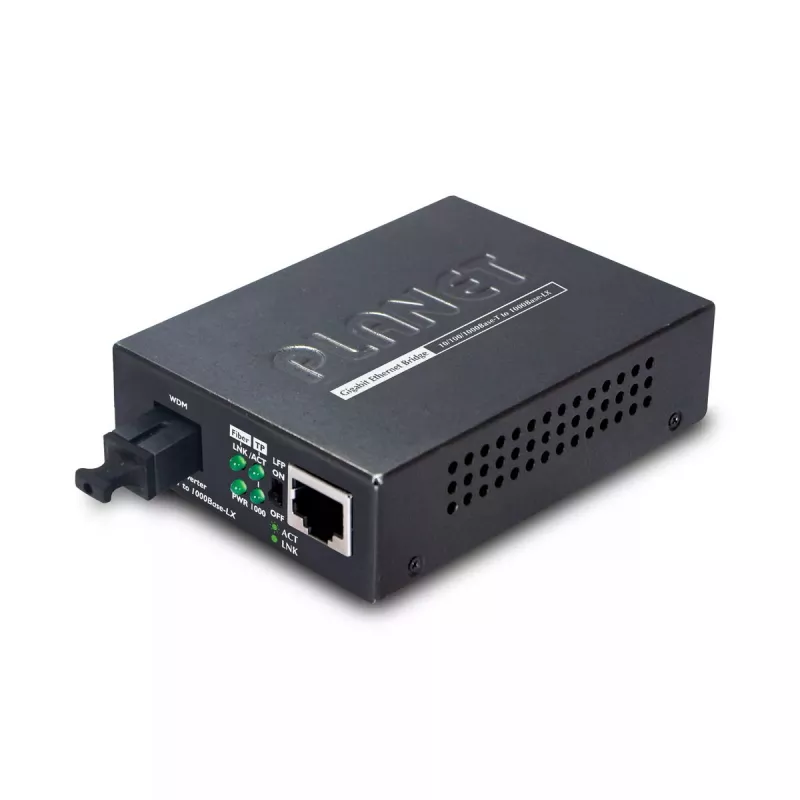

Tinklo medijos keitiklis PLANET GT-806A15

PLANET GT-806A15 yra gigabitinio tinklo medijos keitiklis, užtikrinantis konvertavimą tarp 10/100/1000BASE-T varinio eterneto ir 1000BASE-LX šviesolaidinio ryšio jungčių naudojant SC jungtį. Sukurtas tolimojo šviesolaidinio perdavimo atstumams, šis modelis palaiko maksimalų 15 000 m perdavimo atstumą esant 1310 nm bangos ilgiui, atitinka IEEE 802.3 standartus ir tinkamas naudoti kaip atskiras įrenginys arba kaip įstumiamas modulis PLANET 19 colių medijos važiuoklėse. Jis priima 5 V įėjimo įtampą ir turi mažą 4,6 W energijos suvartojimą, siūlydamas kompaktišką juodos spalvos korpusą su vienu RJ45 prievadu ir SC šviesolaidiniu prievadu.

Privalumai

GT-806A15 leidžia atlikti aukštos spartos gigabitinį konvertavimą tarp vario ir šviesolaidžio su stabiliu tolimojo atstumo veikimu ir mažu energijos suvartojimu. Jo atitiktis IEEE 802.3 standartams užtikrina suderinamumą su esama eterneto įranga. Keitiklis palaiko automatinį MDI/MDI-X TP prievade ir konfigūruojamą Link Fault Pass-Through (LFP) per DIP jungiklį, teikdamas neatidėliotiną ryšio gedimo signalizaciją (LLCF/LLR), kad tinklo stebėsena būtų efektyvesnė. Įdiegimas paprastas naudojant Plug and Play veikimą, taip pat yra galimybių naudoti atskirą maitinimą arba montuoti važiuoklėje.

Tinka

• Eterneto jungčių išplėtimui tolimaisiais šviesolaidiniais atstumais (iki 15 000 m)
• Gigabitinio eterneto įrenginių prijungimui prie 1000BASE-LX šviesolaidinių tinklų
• Integravimui į tinklo spintas naudojant 19 colių medijos keitiklių važiuokles
• Mažo biuro ar filialo diegimams, kuriems reikalingas mažos galios medijos konvertavimas

Pagrindinės specifikacijos

• Modelis: PLANET GT-806A15
• Eterneto LAN (RJ-45) prievadai: 1
• Eterneto sąsaja: Gigabit Ethernet (10/100/1000 Mbps)
• Šviesolaidinė jungtis: SC (1000BASE-LX)
• Maksimalus perdavimo atstumas: 15 000 m
• Bangos ilgis: 1310 nm
• Maksimalus duomenų perdavimo spartos lygis: 2000 Mbit/s
• Įėjimo įtampa: 5 V
• Energijos suvartojimas: 4,6 W
• Gaminio spalva: Juoda
• Svoris: 0,2 kg

Kaip naudoti

Montuokite GT-806A15 kaip atskirą įrenginį naudodami jo nuolatinės srovės adapterį arba įstumkite jį į suderinamą PLANET 19 colių medijos keitiklių važiuoklę, kad būtų galima centralizuotai tiekti maitinimą ir montuoti spintoje. Prijunkite varinį įrenginį prie RJ45 prievado, o šviesolaidinę jungtį – prie SC prievado, įsitikindami, kad šviesolaidžio tipas ir jungtys yra tinkami. Konfigūruokite DIP jungiklį, kad įjungtumėte arba išjungtumėte Link Fault Pass-Through (LFP) pagal savo stebėsenos poreikius; naudokite automatinio MDI/MDI-X funkciją TP prievade, kad paprastai prijungtumėte įrangą be rankinio kryžminio kabelių sujungimo. Atlikę jungtis, įjunkite įrenginio maitinimą ir patikrinkite ryšio šviesos diodus, kad įsitikintumėte, jog ryšys sėkmingai užmegztas.

Rekomendacijos

Naudokite vienmodį šviesolaidį ir tinkamas SC jungtis tolimiesiems atstumams, patikrinkite 1310 nm bangos ilgio suderinamumą su nuotoliniais siųstuvais-imtuvais ir įjunkite LFP (LLCF/LLR), kai reikia nedelsiant aptikti ryšio gedimus. Užtikrinkite, kad įrenginys būtų įdiegtas vėdinamoje vietoje, o kai įmanoma, naudokite PLANET medijos keitiklių važiuoklę centralizuotam maitinimui ir lengvesnei priežiūrai.
