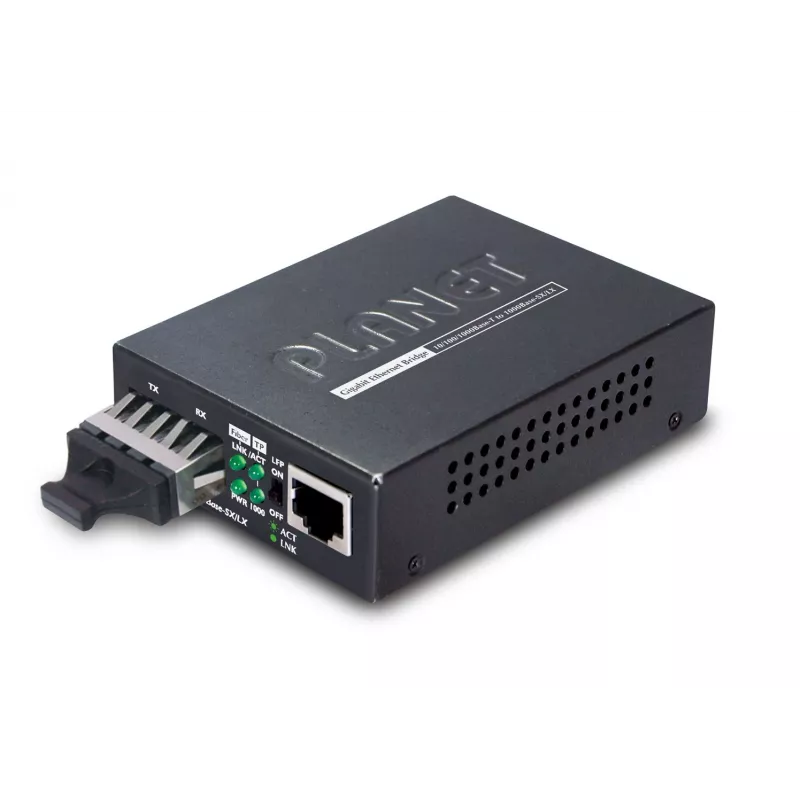

Tinklo medijos keitiklis PLANET GT-802

PLANET GT-802 yra gigabitinis tinklo medijos keitiklis, konvertuojantis tarp 10/100/1000BASE-T (RJ45) ir 1000BASE-SX šviesolaidinių sąsajų, naudojant SC jungtį. Sukurtas stabiliai šviesolaidinei veikimui ir paprastam eterneto jungiamumui, GT-802 palaiko maksimalų duomenų perdavimo greitį iki 1000 Mbit/s, šviesolaidinio perdavimo atstumą iki 550 m (850 nm bangos ilgis) ir veikia nuo 5 V nuolatinės srovės įėjimo, tipinė galios sąnauda 5,6 W. Atitinka IEEE 802.3/802.3u/802.3ab/802.3z standartus ir yra sertifikuotas FCC Class A bei CE Class A, gali būti naudojamas kaip atskiras įrenginys arba kaip įstumiamas modulis suderinamoje 19" važiuoklėje.

Privalumai

GT-802 užtikrina patikimą gigabitinę konversiją tarp varinių ir šviesolaidinių linijų su automatiniu MDI/MDI-X prievade TP ir srauto valdymo bei priešslėgio palaikymu, siekiant sumažinti paketų praradimą. Siūlo paprastą įdiegimą, veikia „prijunk ir naudok“ principu bei lanksčias diegimo galimybes: atskirai su nuolatinės srovės adapteriu arba įstumiant į PLANET medijos keitiklių važiuoklę. Integruotas linijos gedimo perdavimas (konfigūruojamas per DIP jungiklius) su Link Loss Carry Forward (LLCF) ir Link Loss Return (LLR) padeda administratoriams greitai aptikti ir izoliuoti linijos gedimus.

Tinka

• Eterneto tinklų išplėtimui per šviesolaidį tarp pastatų ir teritorijų
• Varinių komutatorių ar serverių prijungimui prie šviesolaidinio magistralės tinklo
• Integravimui į 19" medijos keitiklių važiuoklę centralizuotam šviesolaidiniam diegimui
• Trumpų atstumų daugiamodės šviesolaidinės jungtys iki 550 m (1000BASE-SX)

Pagrindinės specifikacijos

• Maksimalus duomenų perdavimo greitis: 1000 Mbit/s
• Eterneto LAN (RJ-45) prievadai: 1 (10/100/1000BASE-T)
• Šviesolaidinių prievadų kiekis: 1 (1000BASE-SX), SC jungtis, daugiamodis
• Maksimalus perdavimo atstumas: 550 m (850 nm)
• Maitinimo įėjimas / sąnaudos: 5 V DC / 5,6 W
• Svoris: 0,2 kg
• Standartai: IEEE 802.3, 802.3u, 802.3ab, 802.3z
• Sertifikatai: FCC Class A, CE Class A

Kaip naudoti

Prijunkite RJ45 prievadą prie varinio eterneto įrenginio, o SC šviesolaidinę jungtį prie daugiamodės šviesolaidinės linijos. Maitinkite įrenginį su pridedamu 5 V DC adapteriu, kai naudojate atskirai, arba įstatykite modulį į suderinamą PLANET 19" medijos keitiklių važiuoklę, kuri tiekia maitinimą. Konfigūruokite Linijos Gedimo Perdavimą (LFP) per DIP jungiklį pagal poreikį, kad įjungtumėte LLCF arba LLR veikimą. Keitiklis veikia automatiškai su automatiniu derėjimusi ir automatiniu MDI/MDI-X TP prievade; jokios papildomos programinės konfigūracijos pagrindiniam veikimui nereikia.

Rekomendacijos

Naudokite GT-802 trumpų iki vidutinių atstumų daugiamodėms šviesolaidinėms jungtims (iki 550 m) ir įrenkite ventiliuojamuose įrangos stovuose ar spintose. Stebėdami linijos vientisumą, įjunkite LFP (LLCF/LLR), kad praneštumėte tinklo valdymo sistemoms apie linijos gedimus. Centralizuotiems diegimams apsvarstykite galimybę naudoti PLANET medijos keitiklių važiuokles, kad užtikrintumėte konsoliduotą maitinimą ir lengvesnį kabelių valdymą.
