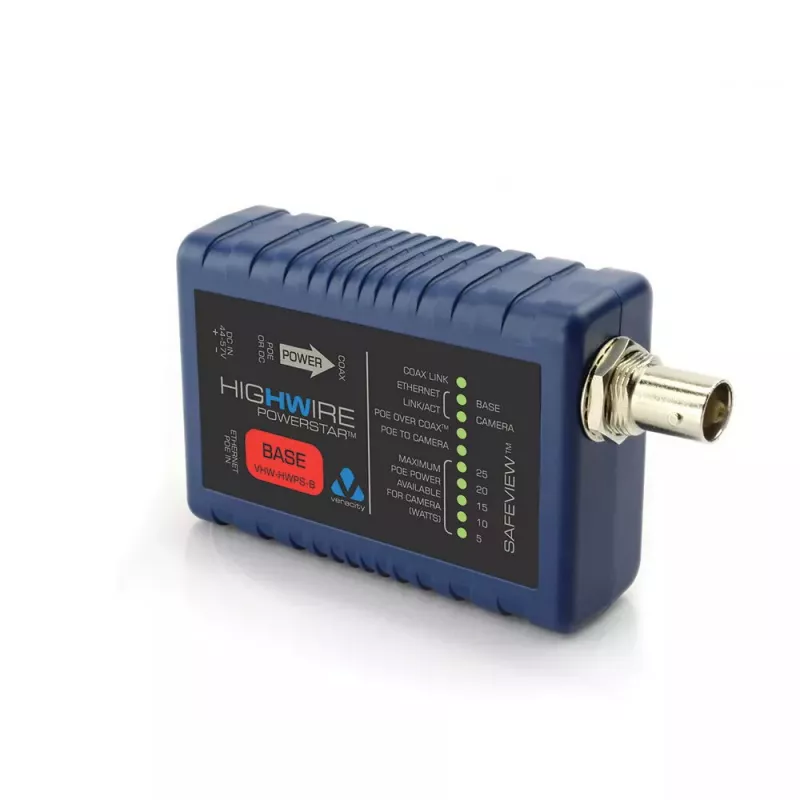

Tinklo medijos keitiklis Veracity VHW-HWPS-B

„Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR)“ yra tinklo medijos keitiklis, leidžiantis perduoti 100 Mbit/s eternetą ir iki 25 W maitinimo per eternetą (PoE) esamais bendraašiais kabeliais. Tai įgalina greitą senų bendraašių instaliacijų atnaujinimą, kad būtų palaikomos IP kameros be naujų kabelių tiesimo. Įrenginį sudaro BAZĖS blokas, kuris įveda PoE į bendraašį kabelį, ir KAMEROS blokas, kuris ištraukia PoE ir tiekia pilną PoE Plus maitinimą kamerai.

Privalumai

HIGHWIRE visiško greičio eterneto per bendraašį kabelį technologija užtikrina numatomą 100Base-T našumą iki nurodyto atstumo, išlaikant suderinamumą su esamomis bendraašėmis instaliacijomis. Sistema palaiko iki 25 W PoE per bendraašį kabelį, todėl nereikia vietinių kameros maitinimo šaltinių, o itin mažos galios konstrukcija ir efektyvus maitinimo perdavimas leidžia net ir žemesnės kokybės RG-59 bendraašiams kabeliams palaikyti tipiškas IP kamerų apkrovas. Diegėjams skirti SafeView būsenos indikatoriai rodo tinklo ir maitinimo sąlygas per kabelį, nereikalaujant nuotolinės prieigos, o gaminys apima saugų PoE įrenginių aptikimą, kad būtų išvengta žalos ne PoE ar pasenusiai analoginei įrangai.

Tinka

• Senų bendraašių CCTV kabelių sistemų atnaujinimui, kad būtų palaikomos IP kameros
• Eterneto ir PoE tiekimui nutolusioms kameroms, kai naujų kabelių tiesimas nėra įmanomas
• Integracijoms, kai vienai kamerai reikia iki 25 W PoE
• Objektams, kur diegimo metu reikia greitai patikrinti ryšio ir maitinimo būseną

Pagrindinės specifikacijos

• Modelis: Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR)
• Duomenų perdavimo sparta: 100 Mbit/s (100Base-T)
• PoE per bendraašį kabelį galia: iki 25 W kamerai (palaiko IEEE 802.3af/at suderinamumą)
• Maksimalus perdavimo atstumas: iki 500 m bendraašiu kabeliu (priklausomai nuo kabelio kokybės)
• Įėjimo įtampos diapazonas: 40–57 V
• Tipinės energijos sąnaudos: 1,5 W
• Prievadai: 1 × eterneto RJ-45
• Gaminio spalva: Mėlyna
• Sertifikatai: FCC, CE, RoHS

Kaip naudoti

Įdiekite HIGHWIRE POWERSTAR BAZĖS bloką prie tinklo / PoE šaltinio ir prijunkite jo eterneto RJ-45 prievadą prie komutatoriaus arba PoE injektoriaus. Nutieskite esamą bendraašį kabelį tarp BAZĖS ir KAMEROS bloko. Prijunkite KAMEROS bloką prie IP kameros naudodami RJ-45 išvestį; KAMEROS blokas tieks PoE kamerai. Jei tinklo pusėje PoE nėra arba reikia papildomo maitinimo, prijunkite pasirenkamą vietinį maitinimo šaltinį prie BAZĖS arba KAMEROS bloko, kaip parodyta gaminio dokumentacijoje. Jokios specialios konfigūracijos ar matavimo nereikia; įrenginiai veikia „plug-and-play“ principu.

Rekomendacijos

Naudokite HIGHWIRE POWERSTAR su žinomais gerais bendraašiais kabeliais, kai įmanoma, ir diegimo metu patikrinkite galimą maitinimą bei ryšio būseną naudodami SafeView indikatorius. Kritinėms instaliacijoms apsvarstykite UPS palaikomą PoE šaltinį arba prijunkite pasirenkamą vietinį maitinimo šaltinį, kad užtikrintumėte nuolatinį maitinimo tiekimą kameroms.
