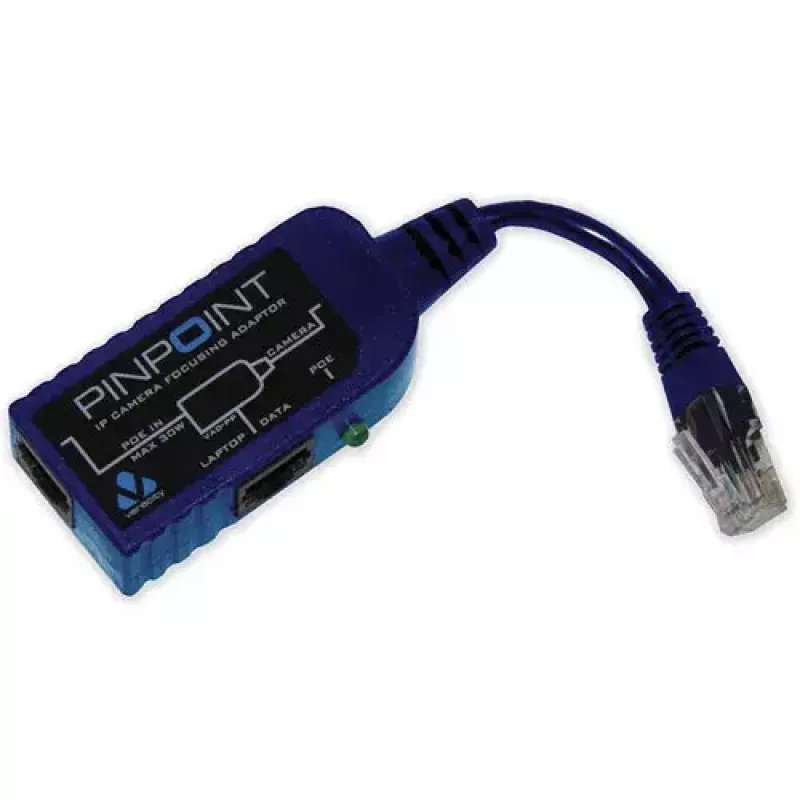

Tinklo plokštė Veracity VAD-PP Ethernet 100 Mbit/s

„Veracity Pinpoint“ IP kameros nustatymo adapteris leidžia peržiūrėti ir konfigūruoti IP PoE kameras iš nešiojamojo kompiuterio ar kito nešiojamojo įrenginio, neišimant kameros iš tinklo ir nenutraukiant PoE maitinimo. Kompaktiškas adapteris sukurtas supaprastinti ir pagreitinti kameros nustatymą vietoje, leidžiant vienam montuotojui tiksliai sureguliuoti fokusą ir nustatymus, išvengiant partnerio poreikio valdymo patalpoje ir sumažinant montavimo laiką.

Privalumai

Adapteris palaiko IEEE 802.3af PoE, PoE Plus ir nestandartinius PoE tipus iki 30 W bei veikia su 10BASE-T ir 100BASE-TX Ethernet. Maži matmenys (65 x 32 x 20 mm) palengvina nešiojimą ir prijungimą vietoje. Integruotas šviesos diodas rodo PoE maitinimo buvimą, o įrenginys naudoja standartinį Cat5E komutacinį kabelį prijungimui, įgalinant tikslų kameros fokusavimą ir konfigūravimą, paliekant kamerą maitinamą ir prijungtą prie tinklo.

Tinka

• Lauko IP PoE kamerų montavimui ir konfigūravimui
• Vieno asmens kameros išlygiavimui ir fokuso reguliavimui
• Ethernet prijungtų PoE kamerų testavimui ir trikčių šalinimui
• Laikinam kameros nustatymui vietoje, kai konfigūravimui naudojamas nešiojamasis kompiuteris ar kitas nešiojamasis įrenginys

Pagrindinės specifikacijos

• PoE palaikymas: IEEE 802.3af, PoE Plus ir nestandartiniai PoE tipai iki 30 W
• Ethernet: 10BASE-T, 100BASE-TX
• Jungtis: RJ-45
• Matmenys: 65 x 32 x 20 mm
• Indikatorius: PoE šviesos diodas

Kaip naudoti

Prijunkite adapterį tarp PoE šaltinio ir IP kameros, naudodami standartinį Cat5E komutacinį kabelį, tada prijunkite nešiojamąjį kompiuterį ar kitą nešiojamąjį įrenginį prie adapterio, kad pasiektumėte kameros žiniatinklio sąsają ar konfigūravimo programinę įrangą. Sureguliuokite fokusą ir vaizdo nustatymus tiesiogiai iš nešiojamojo įrenginio, kol kamera lieka maitinama ir prijungta prie tinklo. Po konfigūravimo atjunkite adapterį ir grąžinkite kamerą prie nuolatinio tinklo ryšio.

Rekomendacijos

Naudokite adapterį su Cat5E ar geresniu pataisos kabeliu ir įsitikinkite, kad PoE šaltinis teikia iki 30 W, jei reikalingas nestandartinis PoE. Patikrinkite šviesos diodo indikaciją, kad patvirtintumėte PoE buvimą prieš bandant kameros konfigūravimą.
