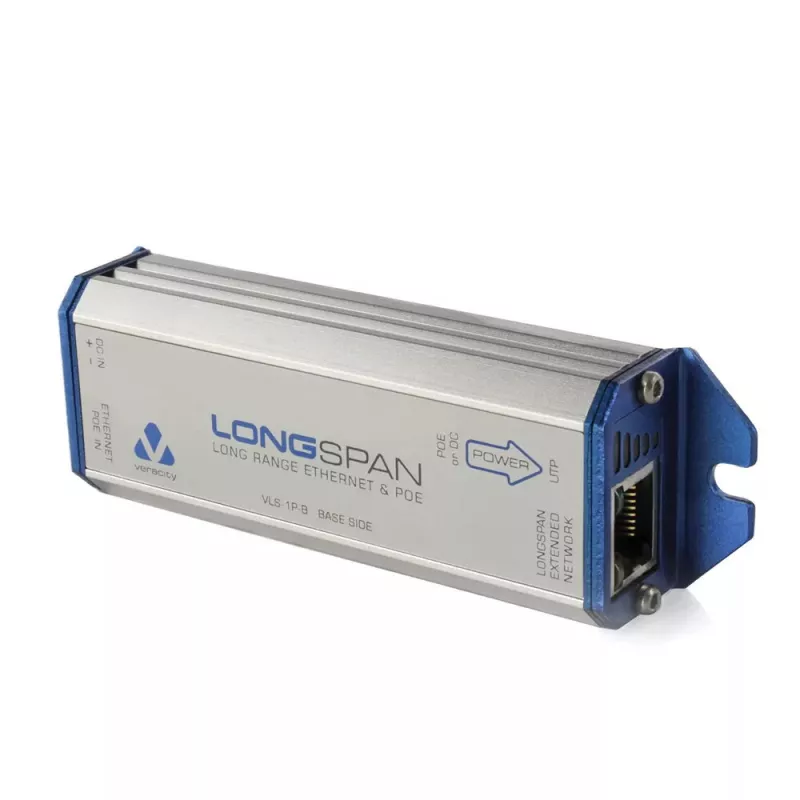

Tinklo siųstuvas Veracity LONGSPAN Base 1000 m 200 Mbit/s

„LONGSPAN Base“ įrenginys yra tinklo siųstuvas, užtikrinantis ilgo nuotolio maitinimą per Ethernet (PoE) IP kameroms ir kitiems nuotoliniams tinklo įrenginiams. Naudojant kartu su „LONGSPAN Camera“ įrenginiu, jis užtikrina iki 200 Mbit/s spartą ir palaiko patikimą 100Base-T Ethernet per įprastą Cat 6 kabelį iki 840 metrų arba Cat 5e iki 690 metrų. Įrenginys taip pat palaiko derybas dėl 10Base-T ryšio išplėstiniams atstumams virš 1000 metrų ir gali būti maitinamas per PoE-in arba VPSU-57V-X maitinimo šaltinį.

Privalumai

„LONGSPAN Base“ siūlo „tiesioginio taško“ sprendimą be tarpinės kabelio įrangos ir automatinio savikonfigūravimo, kad supaprastintų ir pagreitintų montavimą. Jis išlaiko pilną 200 Mbit/s spartą, reikalingą intensyvaus aktyvumo ar silpno apšvietimo vaizdo scenoms, ir palaiko vienos poros UTP kabelį, skirtą atnaujinant senąsias analogines sistemas. Įrenginys atitinka IEEE 802.3af/at standartus ir yra kompaktiškas bei energiją taupantis, tipiškai sunaudojantis apie 1 W galią.

Tinka

• Tolimojo nuotolio IP kamerų prijungimui per Cat 5e arba Cat 6 kabelį
• Nuotoliniams tinklo įrenginiams, kuriems reikia PoE iki 1000 m (su 10Base-T atsarginio režimo parinktimi)
• Analoginės CCTV infrastruktūros atnaujinimui naudojant vienos poros UTP kabelį

Pagrindinės specifikacijos

• Duomenų sparta: iki 200 Mbit/s (palaiko 100Base-T)
• Maksimalus nuotolis: iki 840 m naudojant Cat 6, iki 690 m naudojant Cat 5e (100Base-T); >1000 m su 10Base-T derybomis
• Maitinimas: PoE-in arba VPSU-57V-X; atitinka IEEE 802.3af ir IEEE 802.3at
• Tipinė galios sąnauda: 1 W
• Matmenys (P×G×A): 35 × 93 × 21 mm
• Sertifikatai: FCC, CE, RoHS
• Prekės ženklas/MPN/EAN: Veracity / 1705,00 / 892314002241

Kaip naudoti

Prijunkite „LONGSPAN Base“ prie tinklo komutatoriaus arba PoE injektoriaus ir prie nuotolinio „LONGSPAN Camera“ įrenginio, naudodami įprastą Cat 5e arba Cat 6 kabelį. Jei reikia, maitinkite per PoE-in arba prijunkite VPSU-57V-X maitinimo šaltinį. Įrenginiai automatiškai derasi dėl geriausios ryšio spartos ir konfigūracijos; norėdami pasiekti maksimalų pralaidumą, naudokite Cat 6 kabelį, kad užtikrintumėte 100Base-T ryšį išplėstiniu atstumu. Jei nuotolis viršija 100Base-T ribą, sistema automatiškai pereis į 10Base-T režimą, palaikydama ryšį daugiau nei 1000 metrų.

Rekomendacijos

Kad 100Base-T veikimas būtų patikimas didžiausiais palaikomais atstumais, naudokite aukštos kokybės Cat 6 kabelius ir užtikrinkite, kad tiek „Base“, tiek „Camera“ įrenginiai būtų tinkamai suporuoti ir maitinami. Atnaujinant senąsias analogines sistemas, patikrinkite vienos poros UTP suderinamumą ir po montavimo išbandykite ryšio veikimą.
