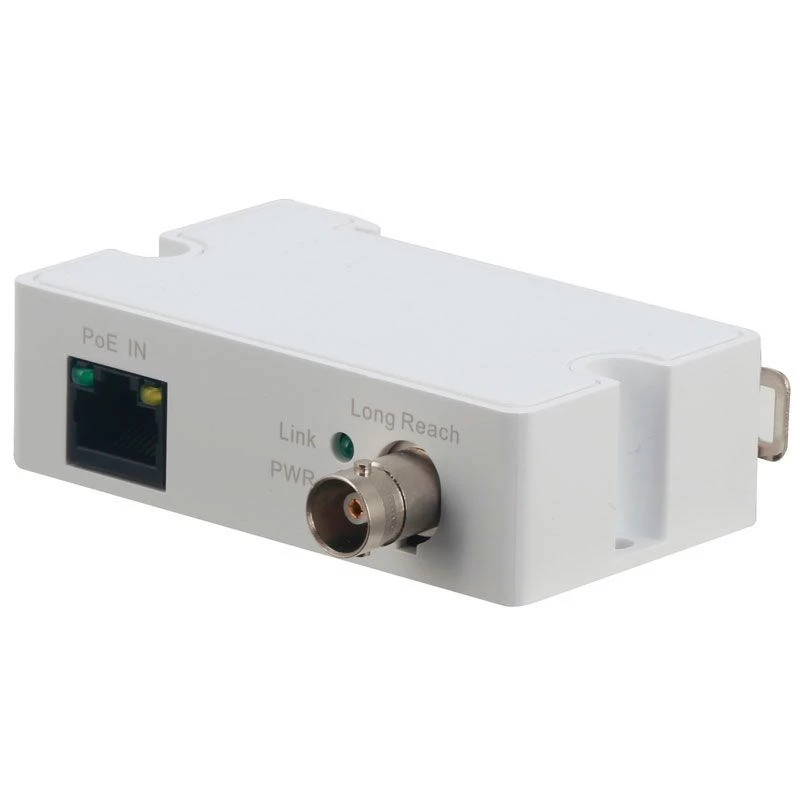

Tinklo imtuvas Dahua Technology LR1002-1EC-V3 10 100 Mbit/s pilkas

„Dahua Technology LR1002-1EC-V3“ tinklo imtuvas užtikrina laidinį duomenų perdavimą ilgais koaksialiniais kabeliais ir standartiniais eterneto kabeliais. Jis palaiko 10/100 Mbit/s eternetą (10/100Base-T(X)) ir yra suderinamas su IEEE 802.3 bei IEEE 802.3u standartais. Kompaktiškas pilkas įrenginys turi vieną RJ45 10/100Mbps prievadą ir vieną BNC jungtį, yra skirtas perduoti duomenis ir tiekti PoE maitinimą koaksialiniu kabeliu iki 400 m atstumu esant 100 Mbps spartai ir iki 1000 m esant 10 Mbps spartai. Fiziniai matmenys yra 79 × 52 × 23 mm, o maksimalus energijos suvartojimas – 2 W.

Privalumai

LR1002-1EC-V3 sujungia eterneto į koaksialinį kabelį keitimą su PoE palaikymu, kad būtų galima perduoti tinklą ir maitinimą RG59 koaksialiniu kabeliu, leidžiant diegti ten, kur reikalingi ilgi kabeliai. Jis palaiko MDI/MDIX automatinį prisitaikymą supaprastintam prijungimui ir siūlo kompaktišką, mažai energijos naudojantį sprendimą (2 W) su vienu RJ45 prievadu ir BNC sąsaja, tinkančią integracijai su stebėjimo ir tinklo įrenginiais.

Kam tinka

• Tinklo ryšių pratęsimas RG59 koaksialiniu kabeliu CCTV ir seniems kabeliams
• Duomenų ir PoE tiekimas nuotoliniams tinklo įrenginiams, kai vytos poros kabeliai yra nepraktiški
• IP kamerų ar tinklo imtuvų integravimas atstumais iki 1000 m (10 Mbps) arba 400 m (100 Mbps)

Pagrindinės specifikacijos

• Standartai: IEEE 802.3, IEEE 802.3u
• Duomenų spartos: 10/100 Mbit/s (10/100Base-T(X))
• Prievadai: 1 × RJ45 10/100Mbps, 1 × BNC
• Koaksialinis palaikymas: RG59 – iki 400 m esant 100 Mbps, iki 1000 m esant 10 Mbps
• PoE per duomenų linijų poras (1, 2, 3, 6)
• MDI/MDIX automatinis prisitaikymas
• Spalva: Pilka
• Matmenys (P × G × A): 79 × 52 × 23 mm
• Energijos suvartojimas: maks. 2 W
• Svoris: 0,061 kg

Kaip naudoti

Prijunkite BNC jungtį prie RG59 koaksialinio kabelio, o RJ45 prievadą – prie tinklo įrenginio. Užtikrinkite teisingą poravimą PoE maitinimo tiekimui nurodytomis duomenų linijų poromis (1, 2, 3, 6). Patikrinkite ryšio spartą po prijungimo; esant ilgesniems koaksialiniams atstumams ryšys gali derėtis 10 Mbps sparta, kad išlaikytų stabilumą. Įrenkite įrenginį sausoje, vėdinamoje vietoje ir laikykitės poliškumo bei jungčių tvirtumo, kad išvengtumėte signalo praradimo.

Rekomendacijos

Naudokite geros būklės RG59 koaksialinį kabelį ir planuodami instaliacijas patikrinkite kabelio ilgį bei kokybę; 100 Mbps veikimui koaksialinius kabelius laikykite iki 400 m. Stabiliai PoE tiekimui patvirtinkite prijungtų įrenginių suderinamumą ir laikykitės vietinių saugos bei įžeminimo praktikų.
