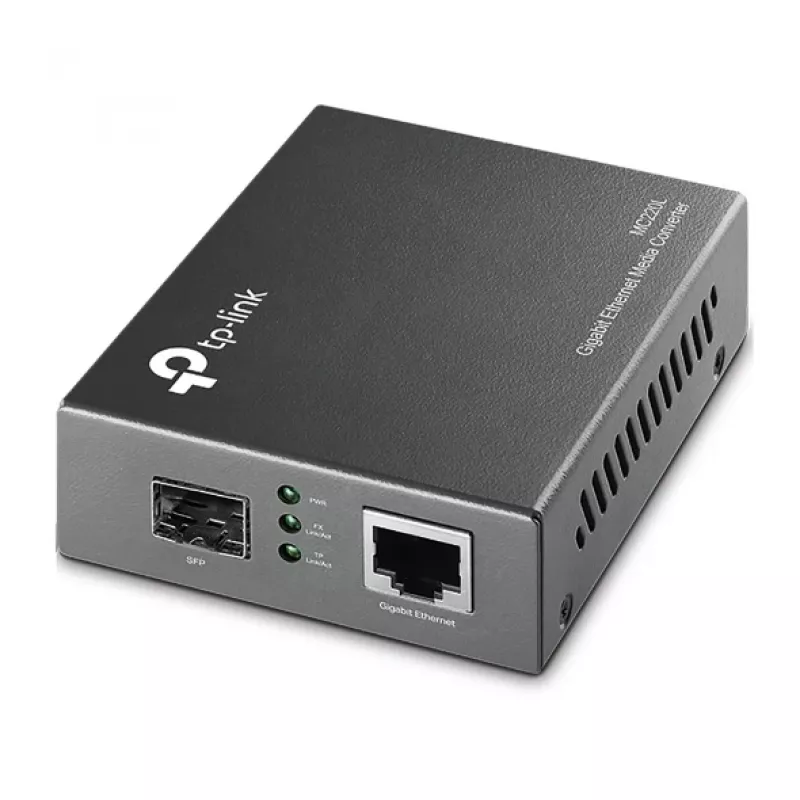

TP-Link Gigabit SFP medijos keitiklis MC220L, 1000 Mbit/s, kelių režimų, vieno režimo

TP-LINK MC220L yra atskiras medijos keitiklis, kuris paverčia 1000BASE-SX/LX/LH šviesolaidžio signalus į 1000BASE-T vario signalus arba atvirkščiai. Jis atitinka IEEE 802.3ab ir IEEE 802.3z standartus ir naudoja SC tipo šviesolaidžio jungtį. Keitiklis palaiko kelių režimų veikimą esant 850 nm bangos ilgiui ir vieno režimo veikimą esant 1310 nm bangos ilgiui, užtikrindamas viso laido spartos perdavimą Gigabitiniam Ethernet ryšiui ir pasiūlydamas išplėstą šviesolaidžio pasiekiamumą.

Privalumai

MC220L siūlo kompaktišką sprendimą, skirtą sujungti šviesolaidinius ir varinius Gigabitinius tinklus nereikalaujant korpuso. Jis palaiko karšto keitimo FX modulius, automatinį MDI/MDI-X TX prievade, kad būtų lengva prijungti prie įvairių įrenginių, ir priekinio skydelio šviesos diodus būsenos stebėjimui. Šis įrenginys palaiko kelių režimų šviesolaidžio atstumus iki 0,55 km ir vieno režimo šviesolaidžio atstumus iki 10 km.

Pagrindinės specifikacijos

• Standartai: IEEE 802.3ab (1000Base-T), IEEE 802.3z (1000Base-SX/LX/LH)
• Šviesolaidžio jungtis: SC tipo
• Šviesolaidžio bangos ilgiai: 850 nm (kelių režimų), 1310 nm (vieno režimo)
• Maksimalus kelių režimų atstumas: 0,55 km
• Maksimalus vieno režimo atstumas: 10 km
• TX prievadas: 1000Base-T varinis su automatiniu MDI/MDI-X
• Formos faktorius: Atskiras arba suderinamas su TP-LINK 19 colių korpusu
• Priekinis skydelis: Būsenos šviesos diodai

Kaip naudoti

Įdiekite MC220L kaip atskirą įrenginį arba įstumkite jį į suderinamą TP-LINK 19 colių korpusą. Prijunkite šviesolaidžio kabelį prie SC šviesolaidžio prievado, o varinį Ethernet kabelį – prie TX RJ45 prievado. Įsitikinkite, kad šviesolaidžio tipas atitinka modulio konfigūraciją (kelių režimų, skirtą 850 nm, arba vieno režimo, skirtą 1310 nm). Įjunkite įrenginį ir patikrinkite ryšį / veiklą per priekinio skydelio šviesos diodus. Keisdami karšto keitimo FX modulius, išimkite arba įdėkite modulius tik tada, kai rekomenduoja pardavėjas, ir laikydamiesi tinkamo įžeminimo bei ESD atsargumo priemonių.

Rekomendacijos

Naudokite tinkamo tipo ir kokybės šviesolaidžio kabelį, atitinkantį reikiamą atstumą (kelių režimų iki 0,55 km, vieno režimo iki 10 km). Patikrinkite suderinamumą su prijungta tinklo įranga ir laikykitės ESD bei įrengimo nurodymų, kai dirbate su karšto keitimo moduliais.
