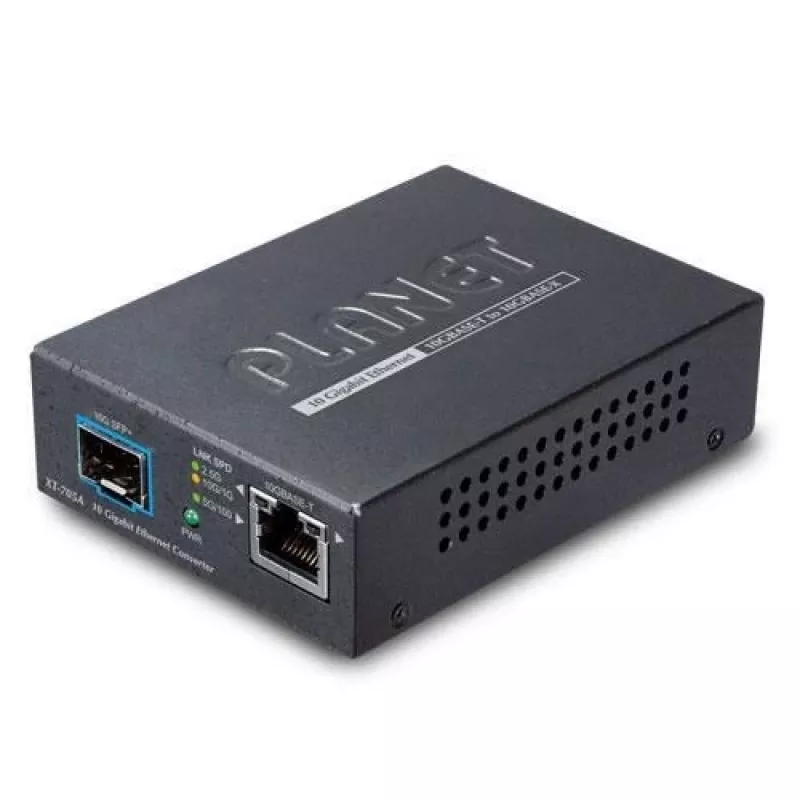

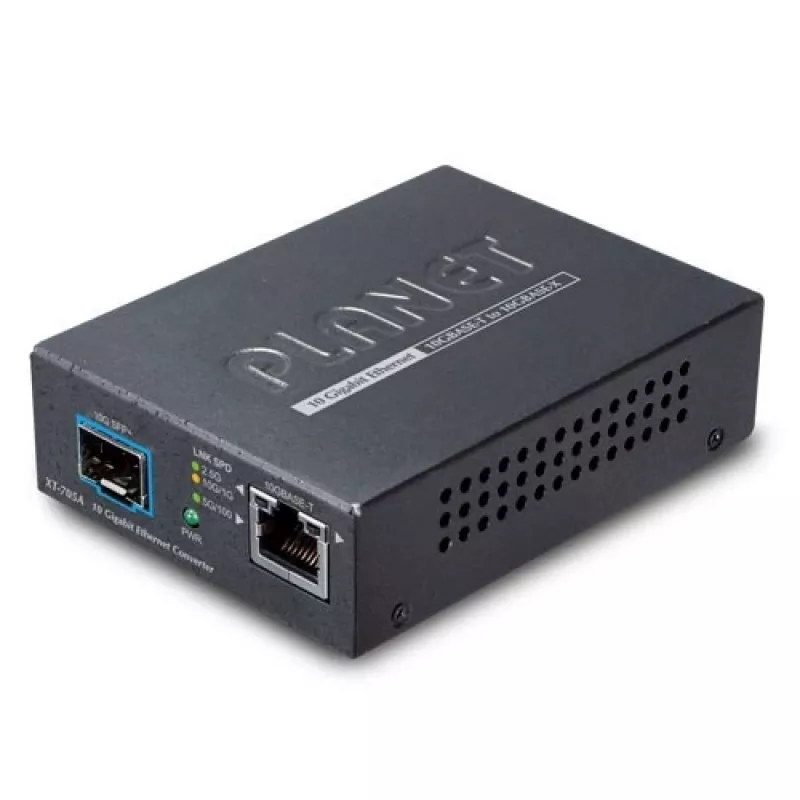

Tinklo medijos keitiklis PLANET XT-705A

PLANET XT-705A tinklo medijos keitiklis užtikrina lankstų atstumo pratęsimą tarp varinių ir šviesolaidinių jungčių, sujungdamas vieną 10G/5G/2.5G/1G/100BASE-T RJ-45 prievadą su vienu 10GBASE-X SFP+ lizdu. Jis leidžia atlikti medijos konvertavimą iš 10GBASE-T vario į 10GBASE-SR/LR šviesolaidžio siųstuvus-imtuvus (SFP+), kad būtų galima pratęsti jungtis nuo kelių režimų trumpojo nuotolio linijų iki 300 metrų iki vieno režimo ilgojo nuotolio linijų iki 60 kilometrų. Įrenginys skirtas aplinkoms, kurioms reikalingas 10 Gigabit Ethernet pralaidumas, pavyzdžiui, duomenų centrams, įmonių magistralėms, miestelių tinklams ir operatorių infrastruktūrai.

Privalumai

XT-705A užtikrina laidų greičio paketų persiuntimą su 20 Gbps vidine magistrale ir palaiko 16K didelius kadrus, garantuodamas didelį duomenų pralaidumą ir minimalų paketų praradimą. Jame yra Ethernet ESD apsauga (kontaktinė ±6 kV, oro ±8 kV) ir ±4 kV apsauga nuo įtampos šuolių, užtikrinanti didesnį stabilumą. Energiją taupanti lusto konstrukcija lemia mažą energijos suvartojimą (apie 3,75 W esant pilnam veikimui). Įrenginys gali veikti autonomiškai arba būti įstatytas į PLANET MC-700/MC-1500 medijos keitiklio korpusą centralizuotam maitinimui ir montavimui ant stovo/bėgelio arba sienos.

Tinka

• 10 Gigabit Ethernet jungčių prailginimui tarp komutatorių, serverių ir pataisymo skydų
• Duomenų centrų sujungimams ir debesų kompiuterijos aplinkoms
• Įmonių magistralių ir miestelių tinklų aukštyninėms jungtims
• Operatorinių ir paslaugų teikėjų šviesolaidžio diegimams

Pagrindinės specifikacijos

• Modelis: PLANET XT-705A

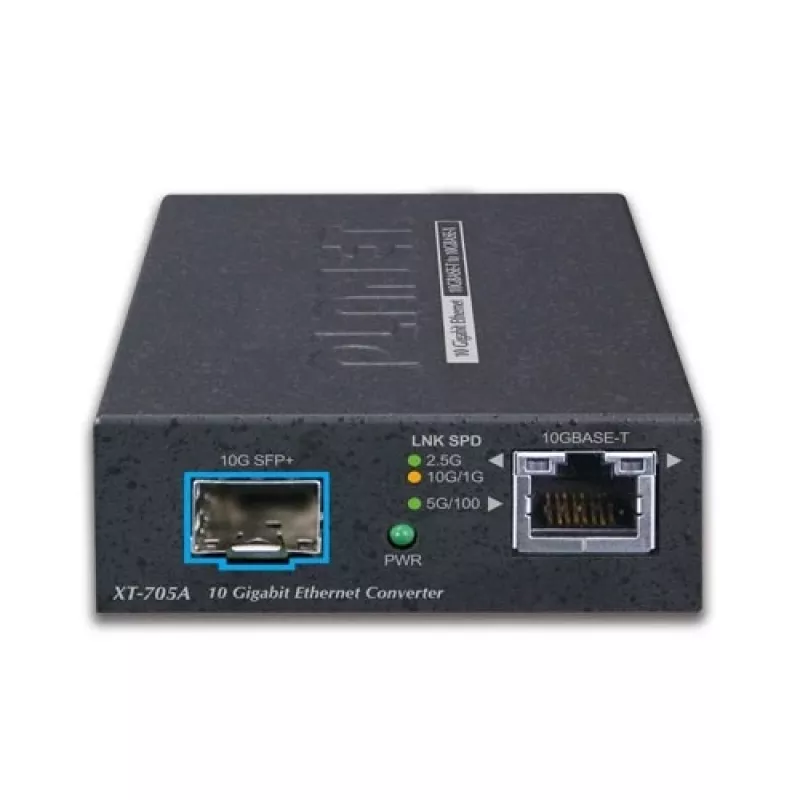

• Prievadai: 1 × 10G/5G/2.5G/1G/100BASE-T RJ-45, 1 × 10GBASE-X SFP+
• Palaikomi SFP+ moduliai: 10GBASE-SR (kelių režimų) ir 10GBASE-LR (vieno režimo)
• Maksimali perdavimo sparta: 10 000 Mbit/s
• Atstumas: iki 300 m (kelių režimų), iki 10/40/60 km (vieno režimo, priklausomai nuo siųstuvo-imtuvo)
• Vidinė magistralė: 20 Gbps; didelis kadras: 16K
• ESD/įtampos šuolių apsauga: kontaktinė ±6 kV, oro ±8 kV, šuolių ±4 kV
• Energijos suvartojimas: apie 3,75 W
• Svoris: 0,18 kg

Kaip naudoti

Įdėkite suderinamą 10G SFP+ siųstuvą-imtuvą (SR arba LR) į SFP+ lizdą ir prijunkite šviesolaidžio kabelį prie nuotolinio šviesolaidžio įrenginio. Prijunkite varinį RJ-45 prievadą prie komutatoriaus, serverio ar pataisymo skydo, palaikančio reikiamą Ethernet greitį; prievadas palaiko automatinį derėjimąsi tarp 10G/5G/2.5G/1G/100BASE-T. Jei pageidaujate, įstatykite XT-705A į PLANET MC-700 arba MC-1500 korpusą, kad gautumėte centralizuotą nuolatinės srovės maitinimą ir tvarkingą montavimą. Įjunkite įrenginį ir patikrinkite ryšio/veikimo LED indikatorius bei tinklo jungiamumą. Ilgo nuotolio jungtims rinkitės vieno režimo siųstuvus-imtuvus, trumpojo – kelių režimų.

Rekomendacijos

Patikimoms ilgo nuotolio jungtims naudokite sertifikuotus 10GBASE-LR vieno režimo SFP+ siųstuvus-imtuvus ir tinkamą vieno režimo šviesolaidį (su tinkamo tipo jungtimi). Trumpojo nuotolio jungtims iki 300 m naudokite 10GBASE-SR siųstuvus-imtuvus su OM3/OM4 kelių režimų šviesolaidžiu. Diegdami kelis keitiklius, apsvarstykite galimybę naudoti PLANET medijos keitiklių korpusą centralizuotam maitinimui ir lengvesniam kabelių valdymui.
