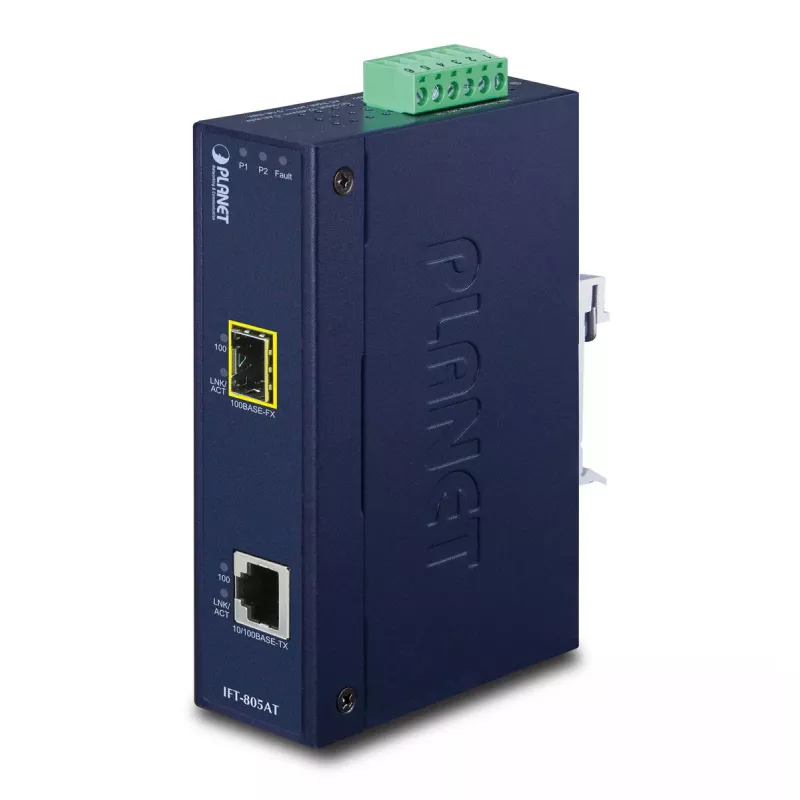

Tinklo medijos keitiklis PLANET IFT-805AT

PLANET IFT-805AT yra pramoninis 10/100Base-TX į 100Base-FX tinklo medijos keitiklis, skirtas Ethernet ryšiams išplėsti per šviesolaidinį kabelį. Jis palaiko Fast Ethernet RJ-45 prievade ir SFP šviesolaidinę jungtį, leidžiančią padidinti atstumą iki 20 km, priklausomai nuo SFP modulio. Kompaktiškas IP30 metalinis korpusas tinka montuoti ant DIN bėgelio arba plokštės, o įrenginys priima 12–48 V DC įtampą su mažomis energijos sąnaudomis (apie 3 W).

Privalumai

IFT-805AT užtikrina stabilų tinklo ryšį elektriškai atšiauriose ir klimatiškai sudėtingose aplinkose dėl tvirto korpuso ir pramoninės klasės komponentų. Jis pasižymi aukštu atsparumu elektromagnetiniams trikdžiams ir įtampos šuoliams, palaiko plačią darbinę temperatūrą nuo -40 iki 75 °C ir užtikrina lankstų šviesolaidžio veikimą per SFP modulius. Įmontuoti dvigubi, pertekliniai, atvirkštinio poliškumo DC įėjimai padidina prieinamumą kritinėse instaliacijose.

Tinka

• Ethernet ryšių išplėtimui iš 10/100 Mbps vario į šviesolaidinius tinklus
• Pramoninėms aplinkoms, tokioms kaip gamyklų cechai ir eismo valdymo spintos
• Tinklo segmentams, kuriems reikalingas atsparumas elektriniams trikdžiams ir apsauga nuo viršįtampių
• Instaliacijoms, kurioms reikalingas montavimas ant DIN bėgelio arba plokštės kompaktiškuose korpusuose

Pagrindinės specifikacijos

• Modelis: PLANET IFT-805AT
• Ethernet prievadai: 1 x 10/100Base-TX (RJ-45)
• Šviesolaidinė jungtis: SFP (100Base-FX per SFP modulį)
• Maksimalus duomenų perdavimo greitis: 200 Mbit/s
• Maitinimo įtampa: 12–48 V DC, dvigubas perteklinis, atvirkštinis poliškumas
• Energijos sąnaudos: apie 3 W
• Darbinė temperatūra: -40 iki 75 °C
• Matmenys: 135 x 85 x 32 mm
• Korpusas: IP30 metalinis, mėlynas
• Svoris: 0,43 kg

Kaip naudoti

Pritvirtinkite IFT-805AT ant DIN bėgelio arba plokštės tinkamame korpuse, prijunkite 10/100 Mbps Ethernet įrenginį prie RJ-45 prievado ir įstatykite tinkamą SFP modulį į SFP lizdą, tada prijunkite šviesolaidinį kabelį. Prijunkite DC maitinimą 12–48 V diapazone prie vieno arba abiejų perteklinių maitinimo įėjimų, laikydamiesi teisingo poliškumo. Keitiklis skaidriai konvertuos Ethernet signalus tarp vario ir šviesolaidžio sąsajų be vartotojo konfigūracijos.

Rekomendacijos

Pasirinkite SFP modulį, atitinkantį reikiamą šviesolaidžio tipą ir atstumą (iki 20 km, priklausomai nuo modulio). Įsitikinkite, kad maitinimo kabeliai ir įžeminimas atitinka vietinius montavimo standartus, ir pastatykite įrenginį vėdinamoje vietoje, kad būtų palaikomas nurodytas darbinės temperatūros diapazonas.
