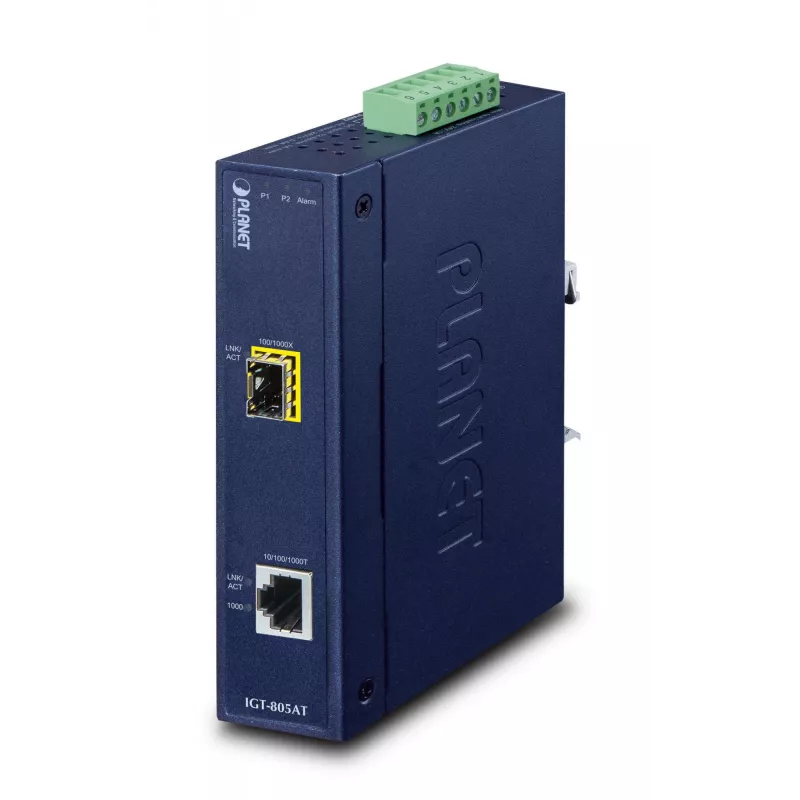

Tinklo medijos keitiklis PLANET IGT-805AT

PLANET IGT-805AT yra pramoninis Gigabit Ethernet medijos keitiklis, skirtas išplėsti Ethernet tinklus per varinius ir šviesolaidinius ryšius atšiauriose aplinkose. Jame yra vienas 10/100/1000BASE-T RJ45 prievadas ir vienas 100/1000BASE-X SFP lizdas, sumontuotas IP30 metaliniame korpuse su pertekliniais maitinimo įėjimais ir palaikymu išplėstoms darbo temperatūroms nuo -40 iki 75 °C. Įrenginys palaiko iki 9K dydžio didelius kadrus ir užtikrina laidų greičio, neblokuojantį veikimą, skirtą prijungti stebėjimo sistemas, valdymo įrangą ar magistralines jungtis prie didelės talpos serverių.

Privalumai

IGT-805AT sujungia pramoninio lygio patvarumą su lanksčiomis šviesolaidinėmis galimybėmis per savo dviejų greičių SFP lizdą, leidžiantį pasirinkti 100BASE-FX arba 1000BASE-SX/LX siųstuvus-imtuvus. Jo kompaktiškas IP30 metalinis korpusas užtikrina elektromagnetinį atsparumą ir atsparumą elektros šuoliais, o pertekliniai nuolatinės srovės maitinimo įėjimai ir platus įėjimo įtampos diapazonas (12–48 V DC arba 24 V AC) padidina patikimumą. Integruotas jungties gedimo perdavimas (LLCF ir LLR) ir automatinis MDI/MDI-X supaprastina valdymą ir pagreitina gedimų aptikimą.

Tinka

• Gigabit Ethernet išplėtimui ir varinių jungčių sujungimui su šviesolaidinėmis
• Pramoniniam stebėjimui ir vaizdo perdavimui
• Valdymo sistemų ir belaidžio ryšio įrangos prijungimui lauko spintose ar gamyklų patalpose
• Magistralinėms ar didelės galios serverių jungtims, kai reikalingas tolimojo nuotolio šviesolaidis

Pagrindiniai techniniai duomenys

• Modelis: PLANET IGT-805AT
• Prievadai: 1 × 10/100/1000BASE-T (RJ45), 1 × 100/1000BASE-X (SFP)
• Maksimalus duomenų perdavimo greitis: 1000 Mbit/s
• Palaikomi SFP tipai: 100BASE-FX, 1000BASE-SX/LX (vartotojo pasirenkami)
• Maksimalus šviesolaidžio atstumas: iki 120 km (priklausomai nuo SFP siųstuvo-imtuvo ir šviesolaidžio tipo)
• Didelių kadrų palaikymas: iki 9K
• Maitinimo įėjimas: 12–48 V DC arba 24 V AC; du pertekliniai nuolatinės srovės įėjimai
• Darbo temperatūra: -40 iki 75 °C
• Apsauga: IP30 metalinis korpusas
• Svoris: 0,395 kg

Kaip naudoti

Sumontuokite IGT-805AT ant DIN bėgio arba pritvirtinkite prie sienos tinkamoje spintoje. Įstatykite norimą SFP siųstuvą-imtuvą (100BASE-FX arba 1000BASE-SX/LX) į SFP lizdą, tada prijunkite šviesolaidinį kabelį ir varinį RJ45 kabelį prie atitinkamų prievadų. Pateikite maitinimą naudodami nuolatinės srovės įėjimus (jei reikia, prijunkite perteklinius maitinimo šaltinius) arba palaikomą kintamosios srovės įėjimą. Įrenginys palaiko automatinį MDI/MDI-X, todėl galima naudoti standartinius arba tiesioginius kabelius. Stebėkite jungties būseną ir gedimus per jungties gedimo perdavimo elgseną, kad greitai identifikuotumėte medijos gedimus.

Rekomendacijos

Naudokite SFP siųstuvus-imtuvus, atitinkančius reikiamą atstumą ir šviesolaidžio tipą (daugiamodis ar vienmodis). Kritinėms instaliacijoms naudokite perteklinius maitinimo šaltinius ir įjunkite jungties gedimo perdavimo stebėjimą, kad užtikrintumėte greitą jungties gedimų aptikimą. Padėkite įrenginį apsauginėje spintoje, kai įmanoma, kad sumažintumėte ekstremalų mechaninį poveikį.
