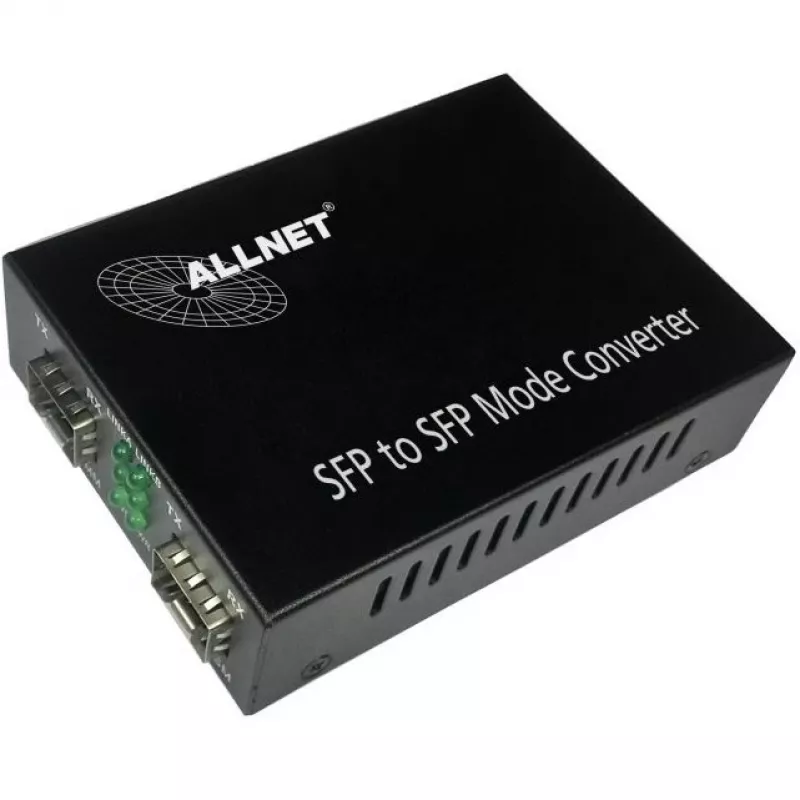

Tinklo medijos keitiklis ALLNET 134409

„ALLNET 134409“ tinklo medijos keitiklis leidžia konvertuoti tarp daugiamodžių ir vienmodžių šviesolaidinių linijų bei palaiko duomenų perdavimo greitį iki 1000 Mbit/s. Sukurtas Gigabit Ethernet tinklams, jis turi du SFP šviesolaidžio prievadus ir yra suderinamas su IEEE 802.3z 1000Base-SX ir 1000Base-LX standartais. Kompaktiškas juodas įrenginys maitinamas 5 V, maksimalus energijos suvartojimas – 3 W, o naudojant tinkamus siųstuvus-imtuvus ir kabelius palaiko iki 550 m maksimalų optinės linijos atstumą.

Privalumai

Keitiklis užtikrina skaidrų paketų persiuntimą bei palaiko tiek dvipusio, tiek pusiau dvipusio perdavimo režimus, todėl jį lengva integruoti į esamą šviesolaidinę infrastruktūrą. SFP pagrindu sukurta konstrukcija leidžia lanksčiai naudoti 850 nm daugiamodžius ir 1310/1550 nm vienmodžius siųstuvus-imtuvus ilgoms ar trumpoms linijoms. Įrenginys yra CE sertifikuotas ir lengvas, todėl tinka montuoti stove ar ant stalo ten, kur ribota erdvė.

Tinka

• Gigabit Ethernet įrangos prijungimui mišriomis daugiamodėmis ir vienmodėmis šviesolaidinėmis linijomis
• Tinklo linijų išplėtimui iki 550 m su tinkamais SFP moduliais
• Medijos konvertavimui tarp 1000Base-SX ir 1000Base-LX šviesolaidžio segmentų

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 1000 Mbit/s
• Šviesolaidžio prievadų skaičius: 2 (SFP)
• Palaikomi standartai: IEEE 802.3z 1000Base-SX/LX
• Maksimalus perdavimo atstumas: 550 m (priklauso nuo SFP ir kabelių)
• Maitinimas: 5 V, maks. 3 W
• Ethernet sąsaja: Gigabit Ethernet
• Spalva: juoda
• Svoris: 0,28 kg

Kaip naudoti

Į keitiklio SFP lizdus įstatykite suderinamus SFP siųstuvus-imtuvus pagal norimą daugiamodę (850 nm) arba vienmodę (1310/1550 nm) paskirtį. Prijunkite šviesolaidžio kabelius su atitinkamais siųstuvų-imtuvų tipais ir poliravimo / jungčių standartais. Maitinkite įrenginį 5 V maitinimo šaltiniu ir patikrinkite linijos LED indikatorius ar valdymo indikatorius prijungtoje įrangoje, kad patvirtintumėte sėkmingą linijos sujungimą. Įsitikinkite, kad prijungtų komutatorių ar įrenginių dvipusio režimo nustatymai atitinka tinklo dizainą.

Rekomendacijos

Naudokite tinkamus SFP modulius ir šviesolaidžio sąsajos kabelius pagal reikiamą linijos atstumą ir bitų spartą. Patikrinkite siųstuvų-imtuvų suderinamumą su prijungta įranga ir laikykitės standartinių šviesolaidžio naudojimo praktikų, kad išvengtumėte signalo prastėjimo. Artėjant prie maksimalaus atstumo, rinkitės vienmodžius siųstuvus-imtuvus ir kokybiškus kabelius.
