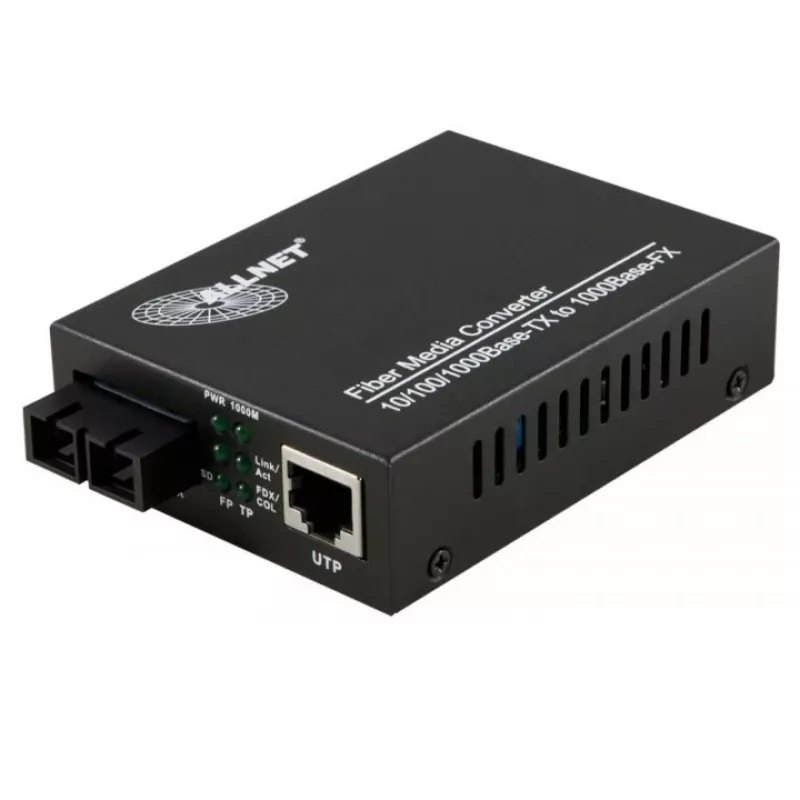

Tinklo medijos keitiklis ALLNET ALL-MC105G-SC-SM

ALLNET ALL-MC105G-SC-SM yra Gigabit Ethernet tinklo medijos keitiklis, skirtas sujungti varinius ir vienmodžius šviesolaidinius ryšius. Palaikydamas iki 1000 Mbit/s, jis turi vieną RJ-45 Ethernet prievadą ir vieną SC vienmodžio šviesolaidžio prievadą, skirtą ilgų nuotolių perdavimui iki 20 000 metrų. Įrenginys atitinka IEEE tinklo standartus, turi LED indikatorius ryšio ir maitinimo būsenai, o kompaktiškas juodas korpusas su mažomis energijos sąnaudomis (3 W) tinka erdvę taupantiems diegimams.

Privalumai

Šis medijos keitiklis leidžia sklandžiai integruoti varinius tinklo įrenginius su vienmodžiu šviesolaidžiu, praplečiant tinklo atstumą nekeičiant esamos įrangos. Gigabit Ethernet palaikymas užtikrina didelį pralaidumą duomenims imlioms programoms, o automatinis derinimas 10/100/1000 Mbps užtikrina suderinamumą su įvairiais įrenginiais. SC šviesolaidžio jungtis ir vienmodžio režimo galimybė užtikrina stabilų ilgų nuotolių ryšį, o matomi LED indikatoriai leidžia lengvai atlikti pagrindinę diagnostiką ir būsenos patikrą. Kompaktiškas, lengvas dizainas sumažina reikalingą vietą stove ar lentynoje ir sumažina energijos sąnaudas.

Tinka

• LAN jungčių praplėtimui tarp pastatų ar per miestelį naudojant vienmodį šviesolaidį
• Jungiklių, maršrutizatorių ar serverių prijungimui prie šviesolaidinės magistralės
• Mažų ir vidutinių biurų ar pramoninių tinklo segmentų, kuriems reikalingi ilgi nuotoliai
• Aplinkoms, kuriose pirmenybė teikiama kompaktiškam, mažai energijos naudojančiam medijos keitikliui

Pagrindinės specifikacijos

• Maksimalus duomenų perdavimo greitis: 1000 Mbit/s (Gigabit Ethernet)
• Ethernet LAN (RJ-45) prievadai: 1
• Šviesolaidžio prievadų skaičius: 1 (vienmodis)
• Palaikomi Ethernet LAN duomenų perdavimo greičiai: 1000, 100, 10 Mbps
• Šviesolaidžio jungties tipas: SC
• Maksimalus perdavimo atstumas vienmodžiu šviesolaidžiu: iki 20 000 m
• Energijos sąnaudos: 3 W
• Gaminio spalva: Juoda
• Svoris: 0,23 kg

Kaip naudoti

Įdiekite ALLNET ALL-MC105G-SC-SM ant stabilaus paviršiaus arba tinkamame korpuse šalia prijungiamų įrenginių. Prijunkite varinį tinklo įrenginį prie RJ-45 prievado, o vienmodžio SC šviesolaidžio kabelį prie šviesolaidžio prievado, užtikrindami tinkamą poliškumą ir švarias šviesolaidžio galūnes. Prijunkite maitinimą prie keitiklio ir stebėkite LED indikatorius, kad patvirtintumėte maitinimo ir ryšio būseną. Įrenginys palaiko automatinį Ethernet greičio ir dvipusio režimo derinimą; pagrindiniam veikimui papildomos konfigūracijos nereikia. Norint integruoti į valdomus tinklus, patikrinkite ryšio nustatymus prijungtuose jungikliuose ar maršrutizatoriuose, kad jie atitiktų reikiamus greičius ir dvipusius režimus.

Rekomendacijos

Įrengimo metu įsitikinkite, kad šviesolaidžio jungtys yra švarios ir apsaugotos, kad būtų išlaikyta signalo kokybė; tieskite ir pritvirtinkite šviesolaidžio kabelius, kad išvengtumėte aštrių lenkimų. Įdėkite keitiklį į vėdinamą, sausą vietą, atitinkančią jo darbinės temperatūros diapazoną, ir patikrinkite, ar prijungta įranga palaiko norimus Ethernet duomenų perdavimo greičius. Ilgiems nuotoliams naudokite sertifikuotą vienmodį šviesolaidį ir po įrengimo atlikite ryšio patikrą tinkamais testavimo įrankiais.
