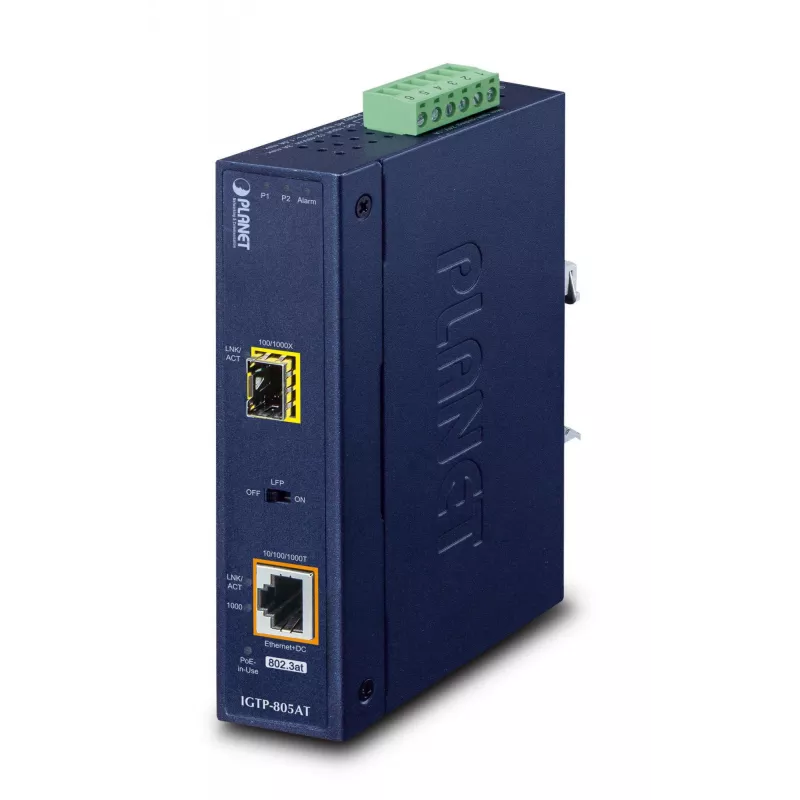

Tinklo medijos keitiklis PLANET IGTP-805AT

PLANET IGTP-805AT tinklo medijos keitiklis sujungia Gigabit Ethernet 10/100/1000BASE-T prievadą su 1000BASE-X SFP šviesolaidžio aukštynkrypčiu ryšiu ir integruotu IEEE 802.3at maitinimo per Ethernet plius (PoE+) injektoriumi. Jis tiekia iki 30 W PoE galios nuotoliniams maitinamiems įrenginiams (PD), tuo pačiu užtikrindamas ilgo nuotolio, didelės spartos šviesolaidinį ryšį. Įrenginys palaiko plataus diapazono nuolatinės srovės įvestį ir 24 V kintamosios srovės įvestį, kad būtų galima naudoti perteklinius ir lanksčius maitinimo išdėstymus, ir yra įdėtas į IP30 metalinį korpusą, skirtą atšiaurioms aplinkoms, veikiant nuo -40 iki 75 °C temperatūroje.

Privalumai

IGTP-805AT išplečia PoE diegimą už 100 m Ethernet ribos, naudodamas šviesolaidžio aukštynkryptį ryšį ir palaiko iki 1000 Mbps pralaidumą su saugojimo ir persiuntimo komutavimu, IEEE 802.3x srauto valdymu ir jungties gedimo perdavimu, kad būtų užtikrintas patikimas srauto pristatymas. Atitinkantis IEEE 802.3at, jis tiekia iki 30 W galios PD, kartu išlikdamas atgaliniu būdu suderinamas su 802.3af įrenginiais. Jo maitinimo konstrukcija priima 12–48 V nuolatinę srovę arba 24 V kintamąją srovę ir apima nuolatinės srovės į 52 V stiprintuvą, kad būtų patogu naudoti su įprastais maitinimo šaltiniais. Kompaktiškas IP30 įvertinimo metalinis korpusas palaiko DIN bėgelio arba sienos montavimą ir toleruoja platų temperatūros diapazoną pramoniniam diegimui.

Tinka

• PoE tinklų išplėtimui į nuotolines vietas per šviesolaidį (pvz., miesteliai, paslaugų teikėjų žiedai)
• PoE+ įrenginių, tokių kaip belaidžiai prieigos taškai, PTZ/IP kameros ir VoIP telefonai, maitinimui
• Pramoniniams arba lauko sąlygoms artimiems įrenginiams, reikalaujantiems plataus temperatūros toleravimo
• Spintos arba DIN bėgelio montavimui eismo valdymo, stebėjimo ar gamyklų tinkluose

Pagrindinės specifikacijos

• Modelis: PLANET IGTP-805AT
• PoE standartas: IEEE 802.3at PoE+ (iki 30 W)
• Ethernet prievadas: 1 × 10/100/1000BASE-T (RJ-45)
• Šviesolaidžio aukštynkryptis ryšys: SFP lizdas (1000BASE-X / palaiko įvairius SFP modulius)
• Maksimali duomenų perdavimo sparta: iki 1000 Mbps vienai linijai (saugojimo ir persiuntimo)
• Maitinimo įvestis: 12–48 V nuolatinė srovė arba 24 V kintamoji srovė (su vidiniu stiprintuvu iki 52 V)
• Darbinė temperatūra: nuo -40 iki 75 °C
• Korpusas: IP30 metalinis korpusas; montuojamas ant DIN bėgelio arba sienos
• PoE biudžetas: 30 W

Kaip naudoti

Įdiekite IGTP-805AT tinkamame korpuse arba ant DIN bėgelio ir prijunkite suderinamą SFP modulį į SFP lizdą pagal reikiamą šviesolaidžio tipą ir atstumą. Tiekite nuolatinę (12–48 V) arba 24 V kintamąją srovę įrenginiui, laikydamiesi būtinų poliškumo ir laidų sujungimo praktikų. Prijunkite RJ-45 PoE prievadą prie PD naudodami standartinį Ethernet kabelį (Cat5e ar geresnį). Įrenginys veikia kaip „plug-and-play“ medijos keitiklis ir PoE injektorius; programinės įrangos konfigūracija nereikalinga. Naudokite DIP jungiklį, kad įjungtumėte arba išjungtumėte jungties gedimo perdavimo arba srauto valdymo funkcijas pagal savo tinklo poreikius.

Rekomendacijos

Naudokite tinkamus SFP modulius, atitinkančius reikiamą šviesolaidžio tipą ir atstumą (daugiamodis arba vienmodis) ir užtikrinkite, kad Ethernet kabelių ilgis tarp IGTP-805AT ir maitinamo įrenginio neviršytų 100 m. Kritinėms reikmėms pasirūpinkite pertekliniais maitinimo šaltiniais ir montuokite įrenginį aplinkoje, kurios temperatūra neviršija nurodyto diapazono, kad būtų užtikrintas patikimas PoE ir duomenų perdavimas.
