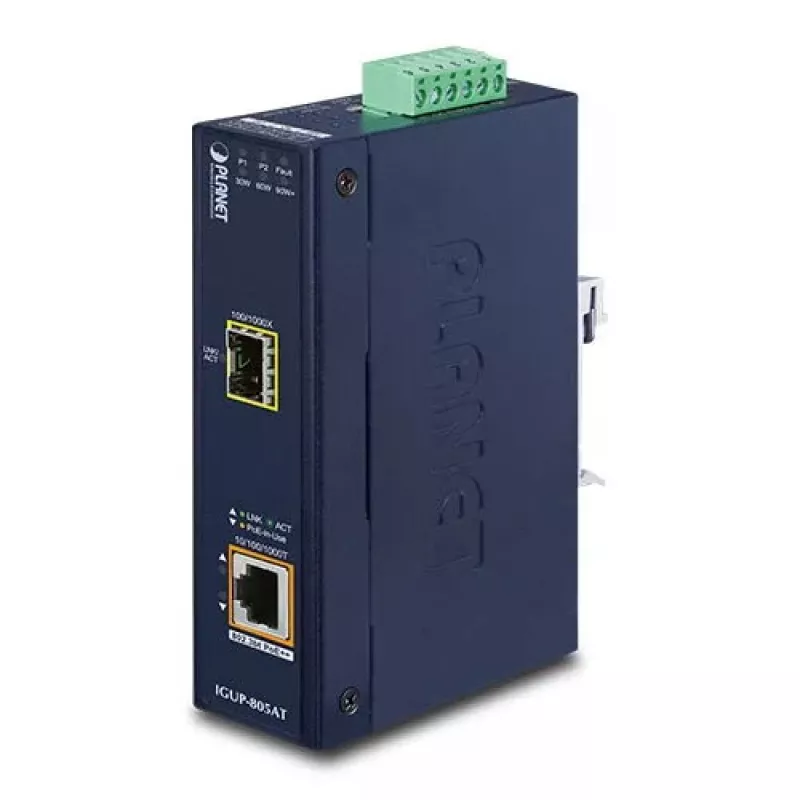

Tinklo medijos keitiklis PLANET IGUP-805AT

PLANET IGUP-805AT yra pramoninis Gigabit medijos keitiklis, kuris sujungia 1000BASE-X šviesolaidinį ryšį su 10/100/1000BASE-T Ethernet prievadu ir integruotu IEEE 802.3bt PoE++ injektoriumi. Jis tiekia iki 95 W PoE išėjimo galią nuotoliniams įrenginiams maitinti, tuo pačiu užtikrindamas gigabit duomenų perdavimą šviesolaidžiu ilgiems ir stabiliems ryšiams. Įrenginys priima dvigubą 12–56 V nuolatinės srovės įėjimą atsargai ir palaiko veikimą atšiaurioje aplinkoje su IP30 tvirtu korpusu ir veikimo temperatūros diapazonu nuo -40 iki 75 °C.

Privalumai

IGUP-805AT praplečia PoE diegimo atstumą, konvertuodamas šviesolaidį į varinį kabelį, išlaikydamas iki 1000 Mbps pralaidumą ir Store-and-Forward komutavimą su IEEE 802.3x srauto valdymu, kad sumažintų paketų praradimą. Jis palaiko SFP modulius (100BASE-FX/1000BASE-X) atstumams iki 120 km, priklausomai nuo modulio pasirinkimo. Įrenginys atitinka IEEE 802.3bt standartą, teikia iki 95 W galią ir yra atgal suderinamas su 802.3af/at įrenginiais per senojo režimo DIP jungiklio nustatymą, leidžiant mišrius diegimus be programinės įrangos konfigūravimo. įmontuota Link Fault Passthrough (LFPP) funkcija išjungia PoE prievadus, kai šviesolaidžio ryšys nutrūksta, ir padeda įspėti administratorius apie ryšio problemas. Maitinimo sistema apima 12–48 V iki 56 V padidinimo technologiją, leidžiančią naudoti įprastus nuolatinės srovės šaltinius ir dvigubus maitinimo įėjimus didesniam prieinamumui.

Tinka (užduotims / naudojimo atvejams)

• PTZ ir greitaeigių kupolinių IP kamerų maitinimas ir prijungimas dideliais atstumais
• Didelės galios belaidžių prieigos taškų ir daugiakanalių AP maitinimas
• VoIP spalvotų jutiklinių telefonų ir kitų didelės galios PD diegimas nuotolinėse vietose
• Tinklo jungčių tarp nuotolinių vietų ir centrinio komutatoriaus ar branduolio išplėtimas per šviesolaidį
• Pramoniniams ir lauko spintelių įrenginiams, kuriems reikia tvirtų komponentų

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: iki 1000 Mbit/s
• Šviesolaidžio prievadas: 1 × SFP lizdas (palaiko 100BASE-FX / 1000BASE-X SFP modulius, iki 120 km priklausomai nuo modulio)
• Ethernet LAN prievadai: 1 × 10/100/1000BASE-T
• PoE standartas: IEEE 802.3bt (PoE++), atgal suderinamas su 802.3af/at
• Maksimali PoE išėjimo galia: iki 95 W

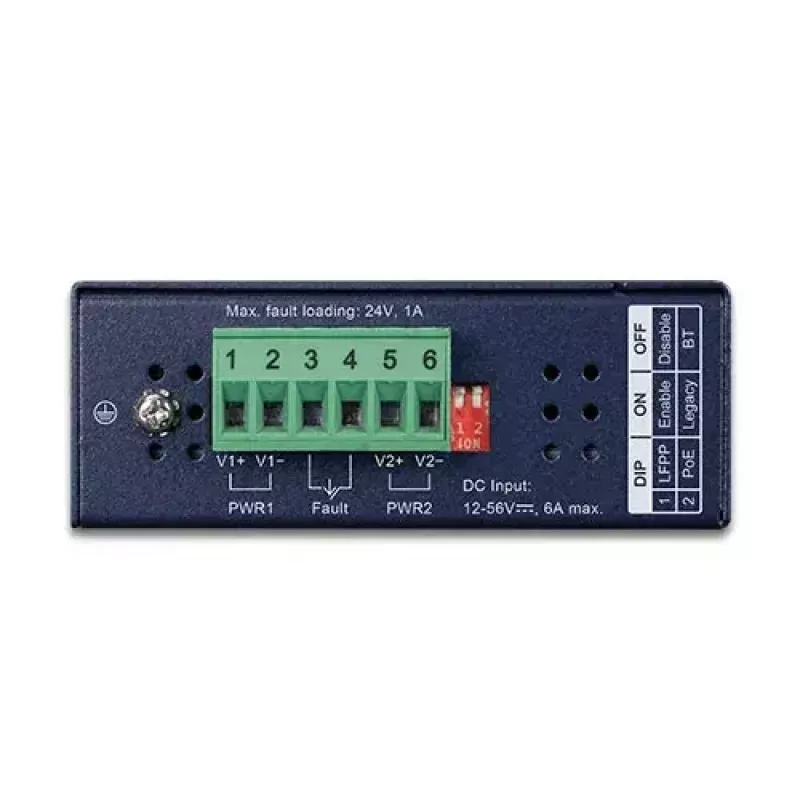

• Įėjimo įtampa: dviguba 12–56 V DC
• Veikimo temperatūra: -40 iki 75 °C
• Korpusas: IP30 tvirtas korpusas, montuojamas ant DIN bėgelio arba sienos
• Matmenys (P×G×A): 32 × 87 × 135 mm; Svoris: 0,484 kg

Kaip naudoti

Įdėkite tinkamą SFP modulį į SFP lizdą, atitinkantį reikalingą šviesolaidžio tipą ir atstumą, tada prijunkite šviesolaidžio ryšį prie pagrindinio tinklo. Prijunkite Ethernet kabelį nuo RJ-45 prievado prie maitinamo įrenginio (PD). Tiekite nuolatinės srovės maitinimą įrenginiui naudodami vieną arba abu 12–56 V įėjimus atsargai. Nustatykite DIP jungiklius, kad pasirinktumėte senojo režimo režimą, jei reikia suderinamumo su 802.3af/at įrenginiais, ir įjunkite LFPP, jei pageidaujama ryšio gedimo perdavimo elgsena. Pagrindinėms PoE ir medijos konvertavimo funkcijoms nereikia jokios programinės įrangos konfigūracijos.

Rekomendacijos

Naudokite SFP modulius, kurie atitinka jūsų įrenginio reikalaujamą šviesolaidžio tipą ir atstumą (vienmodis/daugiamodis). Užtikrinkite, kad maitinimo šaltinio pajėgumas ir kabeliai atitiktų PD galios reikalavimus, kai naudojate visą PoE++ išvestį. Kritinėms reikmėms prijunkite abu nuolatinės srovės įėjimus atsargai ir įjunkite Link Fault Passthrough, kad greitai aptiktumėte šviesolaidžio ryšio gedimus.
