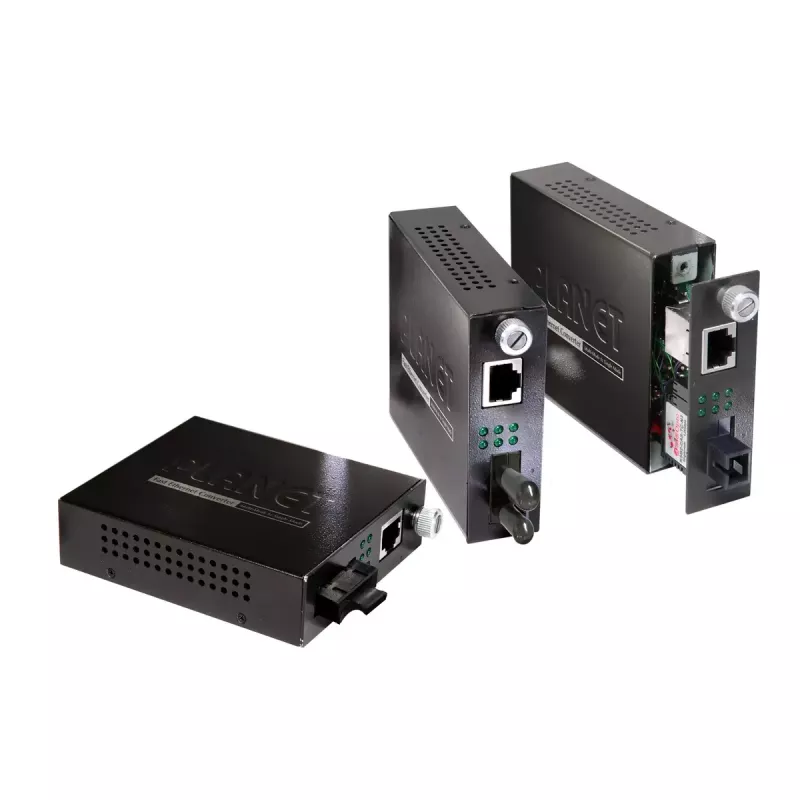

Tinklo medijos keitiklis PLANET FST-802

PLANET FST-802 yra tinklo medijos keitiklis, konvertuojantis 10/100BASE-TX varinį Ethernet į 100BASE-FX šviesolaidines jungtis. Jame yra 10Base-T / 100Base-TX TP prievadas ir 100Base-FX SC daugiamodis šviesolaidinis prievadas, veikiantis 1310 nm bangos ilgiu, palaikantis perdavimo atstumus iki 2 km. Įrenginys palaiko duomenų perdavimo spartą iki 100 Mbit/s, turi FCC ir CE sertifikatus, maitinamas 5 V, 2 A nuolatinės srovės adapteriu.

Privalumai

FST-802 praplečia Ethernet ryšius per šviesolaidį, padidindamas atstumą ir sumažindamas elektromagnetinius trikdžius. Jis palaiko automatinį MDI/MDI-X TP prievade ir naudoja saugojimo ir persiuntimo mechanizmą, kad būtų išvengta klaidingų paketų persiuntimo. DIP jungiklių konfigūracija leidžia rankiniu būdu pasirinkti dvipusio ryšio ir greičio režimus bei įjungti išmaniąsias funkcijas, tokias kaip Link Loss Return (LLR) ir Link Loss Carry Forward (LLCF), kad būtų laiku pranešama apie ryšio sutrikimus. Įrenginys gali veikti kaip atskiras keitiklis arba kaip įstatomas modulis PLANET 19 colių medijos keitiklių šasi centralizuotam stebėjimui.

Tinka

• 10/100 Mbps Ethernet ryšių praplėtimui per daugiamodį šviesolaidį iki 2 km
• Variniais kabeliais veikiančios tinklo įrangos prijungimui prie šviesolaidinės infrastruktūros
• Diegimams, kuriems reikalinga atsparumas elektromagnetiniams trikdžiams arba izoliacija tarp tinklo segmentų
• Atskiriems įrenginiams arba integracijai į PLANET medijos keitiklių šasi

Pagrindinės specifikacijos

• Modelis: PLANET FST-802
• TP sąsaja: 10Base-T / 100Base-TX (RJ-45), automatinis MDI/MDI-X
• Šviesolaidinė sąsaja: 100Base-FX SC, daugiamodė, 1310 nm
• Maksimalus šviesolaidžio atstumas: iki 2 km (daugiamodis)
• Duomenų perdavimo sparta: iki 100 Mbit/s
• Maitinimas: 5 V DC, 2 A
• Sertifikatai: FCC, CE

Kaip naudoti

Įdiekite FST-802, prijungdami varinį Ethernet įrenginį prie RJ-45 TP prievado, o šviesolaidinį kabelį prie SC prievado. Maitinkite įrenginį su pateiktu 5 V DC adapteriu. Naudokite DIP jungiklius dvipusio ryšio ir greičio režimams nustatyti arba palikite įjungtą automatinį derėjimą. Jei naudojate PLANET medijos keitiklių šasi, įstatykite modulį į atitinkamą lizdą ir stebėkite jo būseną per šasi RS-232 konsolę arba žiniatinklio sąsają.

Rekomendacijos

Kad ryšys būtų patikimas, naudokite tinkamos klasės daugiamodį šviesolaidį ir užtikrinkite, kad jungtys būtų švarios. Patikrinkite, ar DIP jungiklių nustatymai atitinka prijungto įrenginio nustatymus (greitis ir dvipusis ryšys). Integruojant į šasi, patvirtinkite programinės įrangos ir šasi suderinamumą nuotoliniam stebėjimui.
