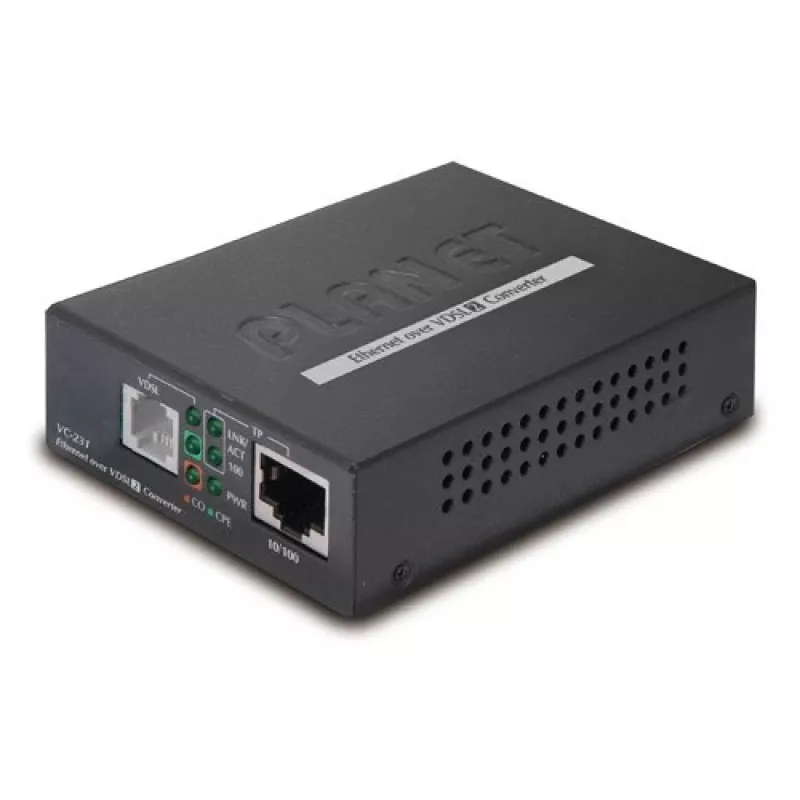

Tinklo medijos keitiklis PLANET VC-231

PLANET VC-231 yra Ethernet-over-VDSL2 keitiklis, užtikrinantis didelio našumo eterneto ryšį esamomis varinėmis telefono linijomis. Palaikydamas VDSL2 technologiją, įrenginys užtikrina simetrinę iki 100/100 Mbps duomenų perdavimo spartą iki 300 m atstumu ir iki 50/2 Mbps iki 1,4 km atstumu. VC-231 turi vieną RJ-45 eterneto prievadą ir vieną RJ-11 VDSL2 telefono lizdą, gali būti naudojamas kaip eterneto ilgintuvas be papildomų laidų tiesimo darbų.

Privalumai

VC-231 įgyvendina VDSL2 per esamus telefono varinius laidus naudodamas pridedamą POTS skirstytuvą, leidžiantį vienu metu perduoti balso ir duomenų signalus nekeičiant kabelių. Jis palaiko tiek CPE, tiek CO veikimo režimus, pasirenkamus DIP jungikliu, kad būtų galima lanksčiai išdėstyti tinklą. Priekiniame skydelyje esantys diagnostiniai šviesos diodų indikatoriai aiškiai rodo kiekvieno prievado ir viso įrenginio būseną, o „plug-and-play“ konstrukcija užtikrina suderinamumą su standartiniais tinklo protokolais.

Pagrindinės specifikacijos

• VDSL2 duomenų perdavimo sparta: iki 100/100 Mbps simetrinė iki 300 m atstumu
• Didelio nuotolio našumas: iki 50/2 Mbps 1,4 km atstumu
• Sąsajos: 1 × RJ-45 eterneto prievadas, 1 × RJ-11 VDSL2 telefono lizdas
• Veikimo režimai: CPE ir CO (pasirenkami DIP jungikliu)
• Komplekte yra POTS skirstytuvas balso ir duomenų bendrinimui ta pačia varine linija
• Šviesos diodų indikatoriai prievadų ir sistemos diagnostikai

Kaip naudoti

Prijunkite VC-231 RJ-11 VDSL2 lizdą prie esamos telefono linijos, o RJ-45 eterneto prievadą įjunkite į vietinį tinklo įrenginį (maršrutizatorių, komutatorių arba kompiuterį). Prie telefono lizdo sumontuokite pridedamą POTS skirstytuvą, kad atskirtumėte balso ir VDSL2 signalus, jei reikia išsaugoti telefono paslaugą. Naudodami įmontuotą DIP jungiklį nustatykite įrenginį CPE režimu abonento gale ir CO režimu centriniame gale; CPE ir CO įrenginiai sudaro taškas–taškas ryšį.

Rekomendacijos

Kad našumas būtų geriausias, naudokite VC-231 nurodytais atstumų intervalais: profilį 30a (trumpam pasiekiamumui) maksimaliai laidinio greičio simetrinei iki 100/100 Mbps spartai ir profilį 17a tolimiems ryšiams. Patikrinkite linijos kokybę ir sumažinkite atšakų skaičių arba prastas vario sąlygas, kad pasiektumėte optimalią pralaidumą. Taškas–taškas diegimui naudokite vieną VC-231 CPE režimu, suporuotą su kitu CO režimu.
