PLANET Industrinis medijos keitiklis 2x100/1000X SFP į 2x10/100/1000T 802.3bt PoE++

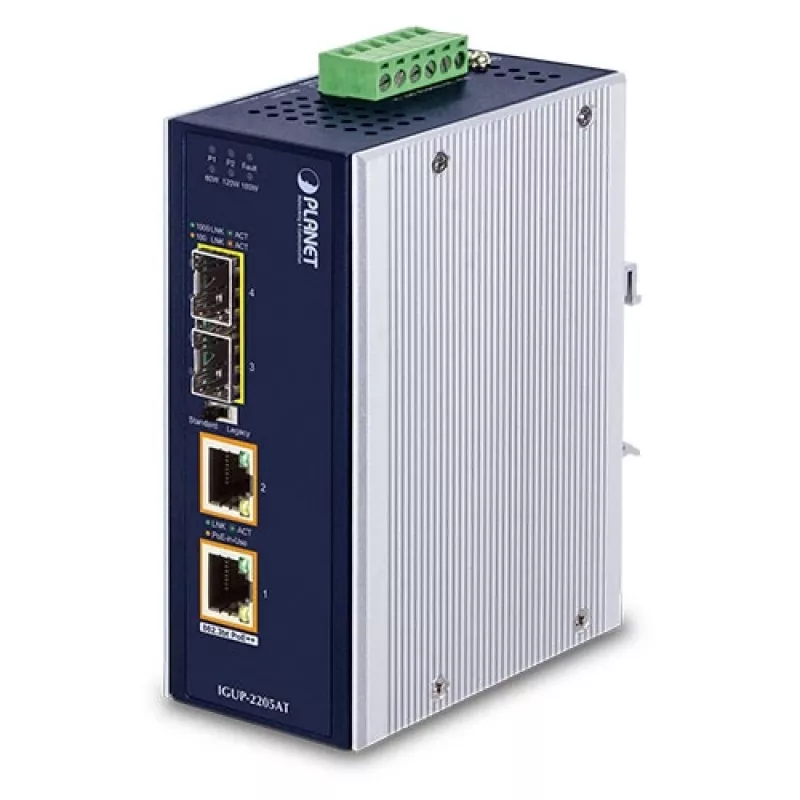

PLANET IGUP-2205AT industrinis gigabitinės medijos keitiklis sujungia Ethernet medijos konvertavimą (nuo 1000BASE-X į 10/100/1000BASE-T) su 802.3bt maitinimo per Ethernet Plus Plus (PoE++) injektoriaus funkcija, kad abu prievadai tiektų iki 180 vatų išėjimo galią ir aukštą duomenų perdavimo greitį prie maitinimo prijungtiems įrenginiams (PD), įrengtiems atokioje vietovėje, kur reikalingas pakankamas ir patikimas maitinimo įvadas. Jo 1000BASE-X šviesolaidinio tinklo aukštynkryptis prievadas užtikrina tolimą, didelės spartos ir stabilų duomenų perdavimą į nutolusį pagrindinį tinklą. Speciali ir patogi IGUP-2205AT maitinimo sistema palaiko dvigubą 12~56V nuolatinės srovės maitinimo įvadą, užtikrinantį maitinimo pertekliškumą ir veikimo lankstumą.

Gebantis veikti temperatūroje nuo -40 iki 75 laipsnių Celsijaus ir turintis IP30 tvirtą korpusą, IGUP-2205AT gali būti montuojamas beveik bet kokioje sudėtingoje aplinkoje.


Šviesolaidinio ryšio galimybė išplečia tinklo diegimo atstumą

Didžiausias atstumas tarp PoE PSE (maitinimo šaltinio) ir PD per Ethernet kabelį yra 100 metrų. Siekiant išplėsti PoE diegimo diapazoną, IGUP-2205AT yra integruotas su šviesolaidine sąsaja tolimiesiems atstumams. IGUP-2205AT šviesolaidžio jungties tipas yra toks:

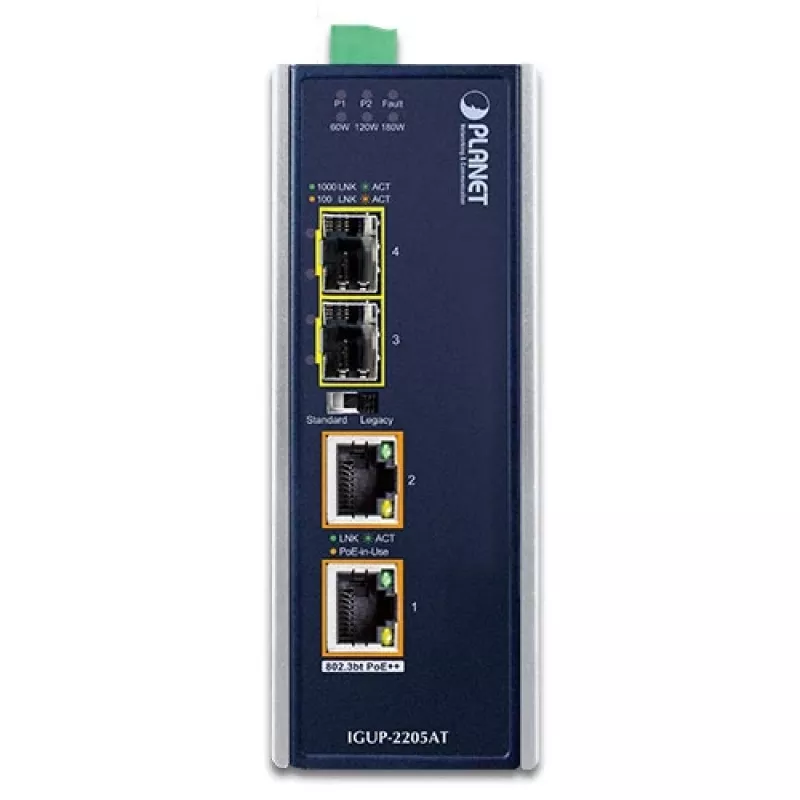

- Du SFP lizdai, palaikantys 100BASE-FX/1000BASE-X daugiamodį/vienmodį SFP modulį ir perdavimo atstumą iki 120 km (priklausomai nuo SFP modulio)

Su dideliu šviesolaidžio atstumo palaikymu IGUP-2205AT vis dar išlaiko perdavimo našumą iki 1000Mbps. Jis veikia aukštos spartos „Store and Forward“ mechanizmu ir taip pat gali užkirsti kelią paketų praradimui naudojant IEEE 802.3x srauto valdymą. Be to, jis gali nedelsiant įspėti administratorius apie ryšio terpės problemas ir pateikti efektyvų sprendimą stebėti tinklo maitinimo suvartojimą.


„Plug and Play“ didelės galios tiekimo sprendimas

Atitikdamas IEEE 802.3bt maitinimo per Ethernet technologiją, IGUP-2205AT tiekia iki 90 vatų PoE išėjimo galią, trigubai didesnę nei ankstesnė 802.3at. Per „Legacy“ funkciją su DIP jungiklio dizainu, jis taip pat yra atgal suderinamas su 802.3af/at PoE standartais, leidžiančiais vartotojams lanksčiai diegti standartinius ir didelės galios įrenginius vienu metu be programinės konfigūracijos. Su duomenimis ir maitinimu per Ethernet iš vieno įrenginio IGUP-2205AT gali sumažinti kabelių diegimą ir pašalinti poreikį specialiems elektros lizdams ant sienos, lubų ar bet kurioje nepasiekiamoje vietoje.

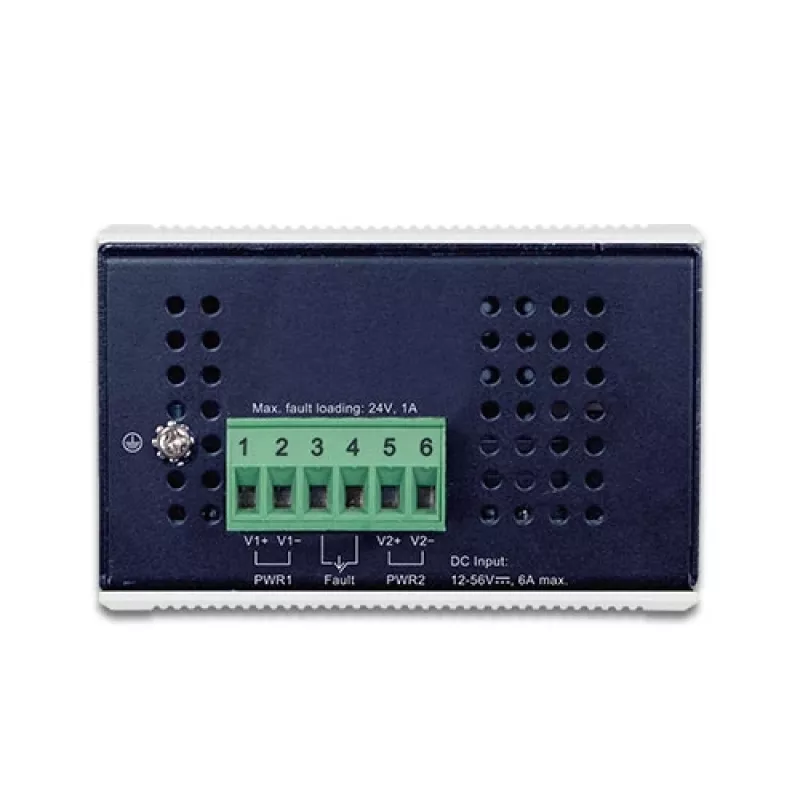

Patogi ir patikima maitinimo sistema

Kad palengvintų 802.3bt galios PoE++ naudojimą su įprastu 12~48V nuolatinės srovės maitinimo įvadu transporto ir pramoninėms reikmėms, IGUP-2205AT naudoja 12~48V DC į 56V galios didinimo technologiją, kad išspręstų maitinimo šaltinio problemą, bet nereikalauja specialių maitinimo šaltinių. Platus įtampų diapazonas pritaikytas pasauliniam veikimui su aukšto pasiekiamumo programomis, reikalaujančiomis dvigubo ar rezervinio maitinimo įvado.


Aplinkai atsparus dizainas pramoniniams PoE tinklams

IGUP-2205AT yra specialiai suprojektuotas su patvariais komponentais ir tvirtu korpusu, kad patikimai veiktų elektriškai atšiaurioje ir klimato reikalaujančioje aplinkoje, pvz., gamyklų grindyse ar pakelės eismo valdymo spintose. IGUP-2205AT supakuotas kompaktiškame IP30 tvirtame korpuse, kuris leidžia montuoti ant DIN bėgio arba sienos, efektyviai išnaudojant spintelės erdvę. Su IP30 tvirto korpuso apsauga ir PoE dizainu IGUP-2205AT idealiai tinka paslaugų teikėjams, universitetų miesteliams ir viešosioms zonoms lengvai ir efektyviai diegti belaidžius prieigos taškus, IP kameras ar IP telefonus bet kurioje vietoje ekonomiškai. Jis taip pat gali veikti plačiame temperatūrų diapazone nuo -40 iki 75 laipsnių Celsijaus, todėl gali būti montuojamas beveik bet kurioje vietoje.

Kaip naudoti

Įdiekite suderinamus SFP modulius į du SFP lizdus pagal reikiamą šviesolaidžio tipą ir atstumą, tada prijunkite šviesolaidinį aukštynkryptį prie pagrindinio tinklo. Prijunkite varinį RJ45 prievadą prie vietinio maitinamojo įrenginio arba prie Ethernet tinklo. Tiekkite nuolatinės srovės maitinimą įrenginiui naudodami vieną arba abu 12–56 V įvadus normaliam veikimui ir pertekliškumui. Nustatykite „Legacy“ DIP jungiklį, jei reikia atgalinio suderinamumo su 802.3af/at įrenginiais. Įrenginys yra „plug-and-play“ duomenims ir PoE tiekimui ir nereikalauja programinės konfigūracijos pagrindiniam veikimui.

Rekomendacijos

Naudokite SFP modulius, atitinkančius šviesolaidžio tipą ir atstumo poreikius; užtikrinkite, kad nuolatinės srovės maitinimo šaltinis atitiktų prijungtų PoE įrenginių srovės reikalavimus ir svarbiuose įrengimuose įjunkite dvigubą maitinimo įvadą pertekliškumui užtikrinti. Montuokite įrenginį vėdinamoje vietoje ir venkite skysčių poveikio, nors korpusas yra tvirtas IP30.
