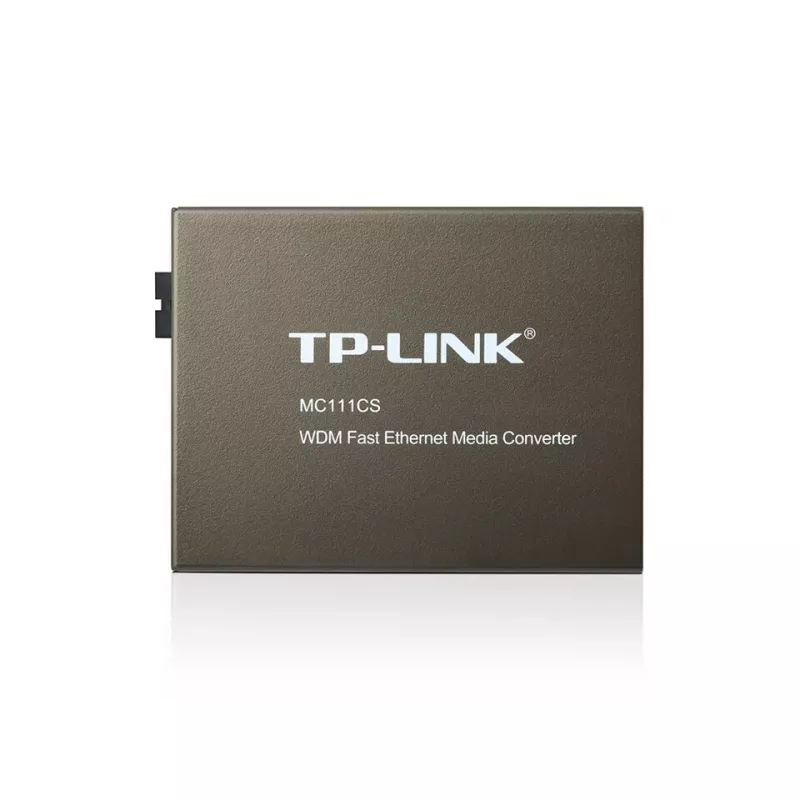

Medijos keitiklis TP-Link MC111CS 10/100Mbps

TP-Link MC111CS yra WDM medijos keitiklis, konvertuojantis tarp 100BASE-FX vienmodžio šviesolaidžio ir 100BASE‑TX varinio Ethernet. Atitinka IEEE 802.3u standartus, naudoja SC jungtį ir palaiko ilgųjų bangų (LX) lazerio veikimą 1550 nm siuntimui ir 1310 nm priėmimui, užtikrindamas vieno pluošto siuntimo/priėmimo ryšį ir sumažindamas kabelių poreikį. Įrenginys palaiko viso greičio persiuntimą 10/100 Mbps Ethernet ir gali veikti vienmodžiu šviesolaidžiu iki 20 km atstumu. Priekiniame skydelyje yra LED indikatoriai maitinimui ir ryšio/veiklos būsenai, o įrenginį galima naudoti kaip atskirą įrenginį arba montuoti TP‑LINK 19" važtuke.

Privalumai

MC111CS sumažina šviesolaidžio kabelių poreikį naudodamas WDM, kad siųstų ir priimtų vienu vienmodžiu pluoštu, taip sumažindamas įrengimo išlaidas. Jis atitinka IEEE 802.3u standartą patikimam 10/100Base‑TX ir 100Base‑FX sujungimui, o TX prievade palaiko automatinį MDI/MDI‑X ir automatinį derėjimą, kad būtų lengviau prijungti prie Ethernet įrenginių. Mažas energijos suvartojimas ir LED indikatoriai leidžia lengvai stebėti būseną.

Tinka (užduotims / naudojimo atvejams)

• Ethernet tinklų išplėtimui vienmodžiu šviesolaidžiu iki 20 km
• Nuotolinių tinklo segmentų sujungimui, kai šviesolaidžio kabelio kaina ar kelias yra riboti
• Šviesolaidinių jungčių integravimui su esama 10/100Base‑TX varine įranga
• Atskiram medijos keitimui arba montavimui TP‑LINK 19" važtuke

Pagrindinės specifikacijos

• Modelis: TP‑Link MC111CS (MPN: MC111CS, EAN: 6935364030414)
• Standartai: IEEE 802.3u 10/100Base‑TX, 100Base‑FX
• Šviesolaidžio tipas: Vienmodis, SC jungtis
• Bangos ilgis: Siuntimas 1550 nm / Priėmimas 1310 nm (WDM)
• Maksimalus perdavimo atstumas: iki 20 000 m (20 km)
• Ethernet prievadai: 1 × RJ‑45 (10/100 Mbps) su automatiniu MDI/MDI‑X, automatiniu derėjimu
• Maksimalus duomenų perdavimo greitis (įrenginio specifikacija): nurodyta iki 1000 Mbit/s
• Energijos suvartojimas: maks. 1,23 W

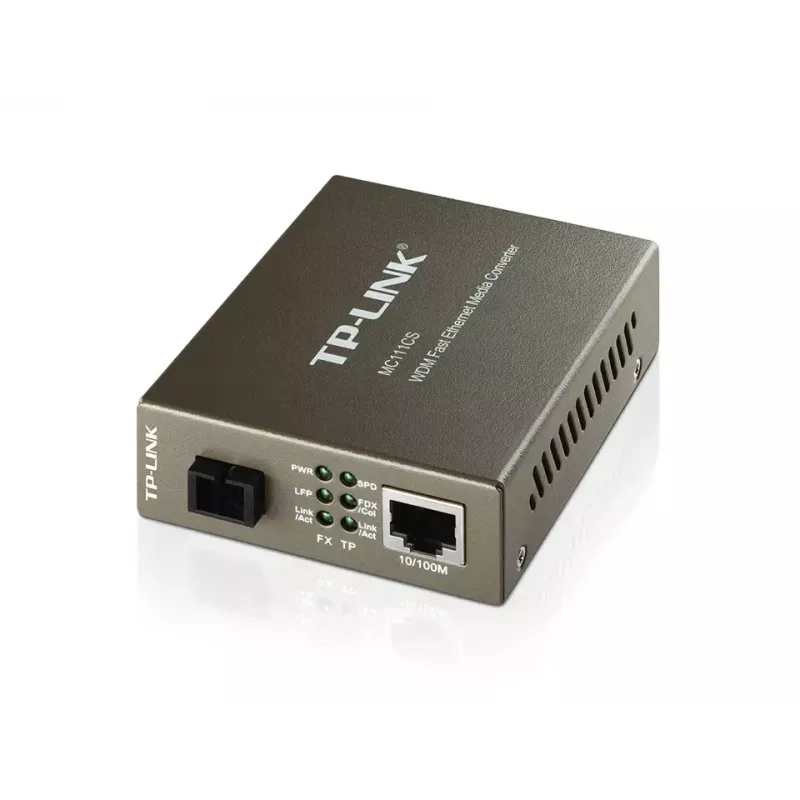

• Indikatoriai: priekinio skydelio LED maitinimui ir ryšio/veiklos būsenai
• Sertifikatai: FCC, CE

Kaip naudoti

Įdiekite MC111CS kaip atskirą įrenginį arba įstatykite į suderinamą TP‑LINK 19" važtuką. Prijunkite RJ‑45 TX prievadą prie savo jungiklio ar maršrutizatoriaus; TX prievadas palaiko automatinį MDI/MDI‑X ir automatinį derėjimą. Naudokite vienmodį SC šviesolaidžio kabelį, kad prijungtumėte šviesolaidžio prievadą prie nuotolinio keitiklio, užtikrindami, kad nuotolinis įrenginys būtų sukonfigūruotas priešingais bangų ilgiais (jis turėtų siųsti 1310 nm ir priimti 1550 nm). Įjunkite maitinimą ir patikrinkite ryšio/veiklos LED indikatorius, kad patvirtintumėte sėkmingą ryšį.

Rekomendacijos

Naudokite vienmodį SC šviesolaidį su tinkama užbaigimo technologija ir laikykitės standartinių šviesolaidžio įrengimo praktikų. Patikrinkite bangų ilgių poravimą su nuotoliniu medijos keitikliu (MC111CS siunčia 1550 nm ir tikisi, kad nuotolinis galas siunčia 1310 nm). Atstumams, artimiems 20 km, patikrinkite ryšio biudžetą ir, jei integruojate kelis modulius, pasikonsultuokite su TP‑LINK dokumentacija dėl važtuko maitinimo galimybių.
