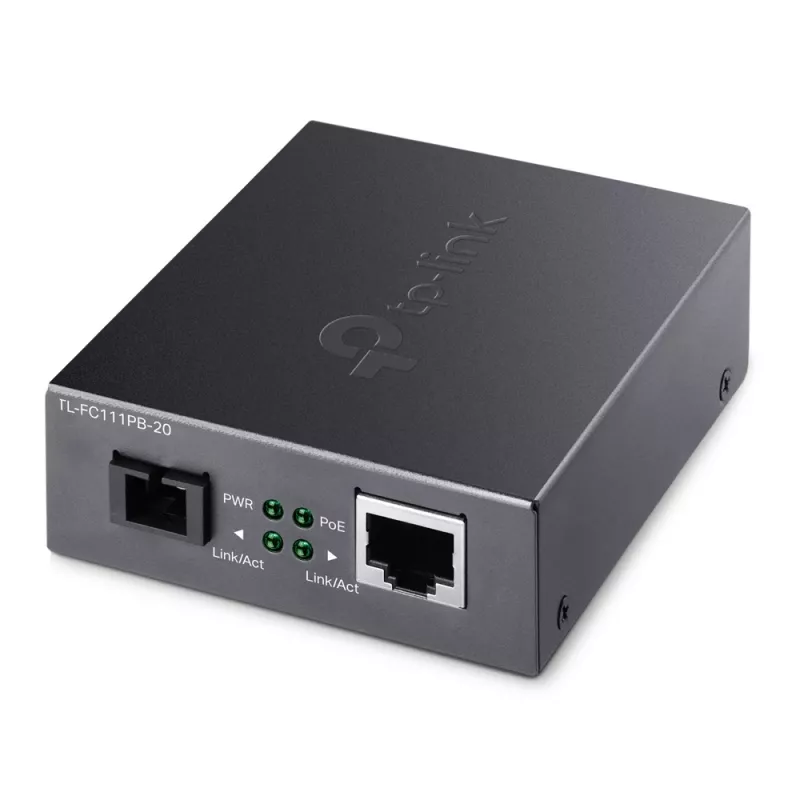

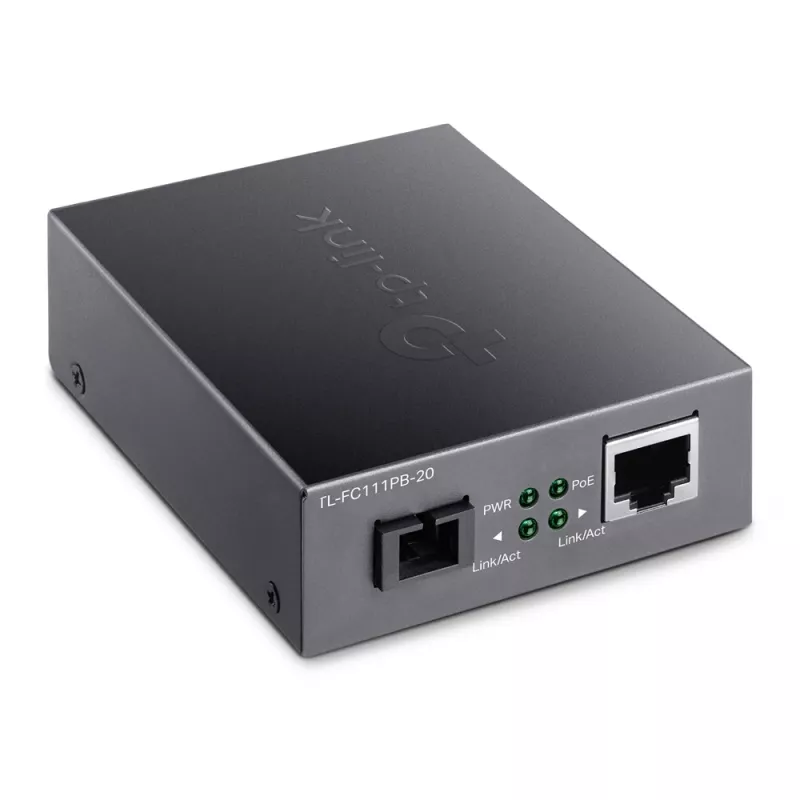

Medijos keitiklis TP-Link TL-FC111PB-20 10/100Mbps su PoE

TL-FC111PB-20 yra 10/100 Mbps WDM medijos keitiklis su integruota 802.3af PoE išvestimi. Jame yra vienas 10/100 Mbps PoE RJ45 prievadas ir vienas 100 Mbps SC šviesolaidinis prievadas, konvertuojantis elektrinius Ethernet signalus į optinius signalus tolimojo perdavimo atveju. Keitiklis palaiko vienmodžio šviesolaidžio perdavimą iki 20 km naudojant WDM technologiją, leidžiančią praplėsti esamo tinklo atstumą ir sumažinti kabelių tiesimo išlaidas. Įrenginys siunčia 1310 nm bangos ilgiu ir priima 1550 nm bangos ilgiu, gali veikti atskirai arba būti montuojamas TP-Link TL-FC1420 stove.

Privalumai

Medijos keitiklis integruoja PoE maitinimo tiekimą su šviesolaidžio konvertavimu, leidžiant tiek duomenis, tiek maitinimą perduoti per RJ45 prievadą suderinamiems maitinamiems įrenginiams. WDM veikimas leidžia dvipusį ryšį per vieną vienmodį šviesolaidį, sumažinant šviesolaidžio naudojimą ir įrengimo išlaidas. Įrenginys palaiko automatinį MDI/MDI-X TX prievade ir gali veikti kaip atskiras įrenginys arba TL-FC1420 stove.

Tinka

• Ethernet tinklų plėtimui dideliais atstumais tarp pastatų ar vietovių
• Nuotolinių kamerų, prieigos taškų ar kitų PoE įrenginių maitinimui ir prijungimui per šviesolaidį
• Šviesolaidinių jungčių integravimui į esamus 10/100 Mbps varinius tinklus
• Mažiems diegimams, kuriems reikalingas vieno prievado medijos keitimas su PoE

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 10/100 Mbps
• Prievadai: 1× 10/100 Mbps PoE RJ45, 1× 100 Mbps SC šviesolaidis
• Šviesolaidžio tipas: vienmodis (9/125 µm), WDM
• Optiniai bangos ilgiai: siuntimas 1310 nm, priėmimas 1550 nm
• Maksimalus šviesolaidžio perdavimo atstumas: iki 20 km
• Maitinimo įvadas: 48 V, 0,5 A
• PoE standartas: 802.3af
• Spalva: juoda

Kaip naudoti

Įstatykite TL-FC111PB-20 šalia maitinimo šaltinio ir prijunkite SC vienmodį šviesolaidį prie šviesolaidinio prievado. Įsitikinkite, kad priešingame gale esantis medijos keitiklis arba siųstuvas-imtuvas naudoja papildomus bangos ilgius (priešingus siuntimo/priėmimo bangos ilgius). Prijunkite RJ45 PoE prievadą prie PoE palaikančio įrenginio, pvz., IP kameros ar prieigos taško. Įrenginys automatiškai derina dipleksą ir MDI/MDI-X; pagrindiniam veikimui konfigūracija nereikalinga. Keitiklį galima pastatyti ant lentynos kaip atskirą įrenginį arba sumontuoti TL-FC1420 stove.

Rekomendacijos

Naudokite vienmodį 9/125 µm šviesolaidį ir patikrinkite, ar nuotolinis siųstuvas-imtuvas atitinka TL-FC111PB-20 bangų ilgių porą (siuntimas 1310 nm / priėmimas 1550 nm). Kad PoE maitinimas būtų patikimas, įsitikinkite, kad maitinamas įrenginys yra suderinamas su 802.3af ir kad maitinimo biudžetas atitinka įrenginio reikalavimus.
