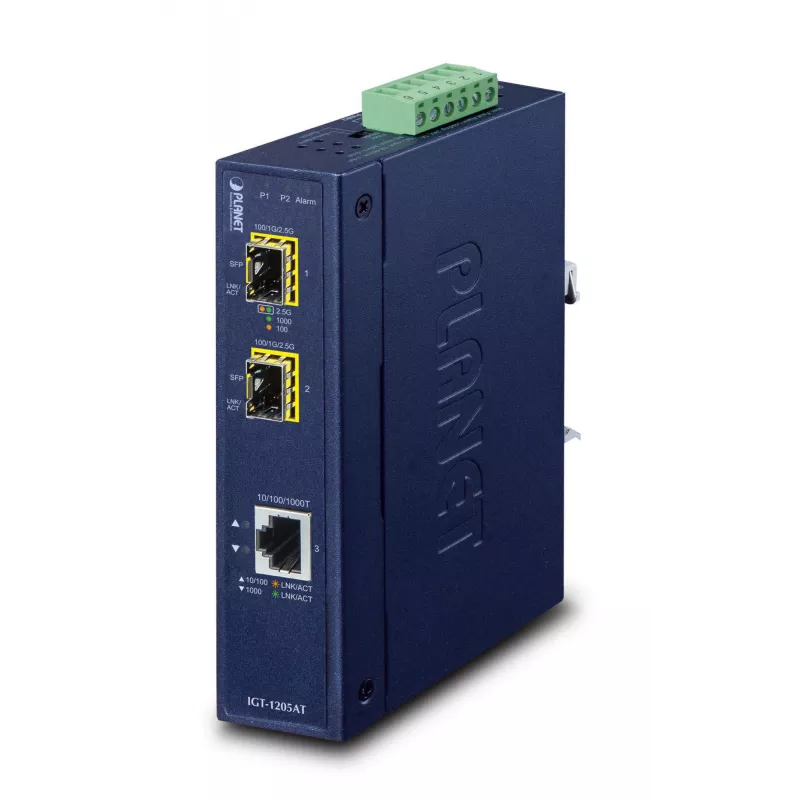

Tinklo medijos keitiklis PLANET IGT-1205AT — Gigabit SFP 2 skaidulų, 1x RJ-45, 10/100/1000 Mbps, 12–48 V, DIN bėgelis, IP30

PLANET IGT-1205AT yra pramoninis Gigabit medijos keitiklis, sukurtas Ethernet tinklams plėsti per optines skaidulas atšiauriose aplinkose. Įrenginys turi vieną 10/100/1000BASE-T RJ45 varinį prievadą ir du SFP optinius sąsajos prievadus, palaikančius 100/1000/2500BASE-X siųstuvus-imtuvus, sumontuotus IP30 metaliniame korpuse su rezerviniais maitinimo įėjimais ir veikimo temperatūros diapazonu nuo -40 iki 75 °C.

Privalumai

IGT-1205AT užtikrina neblokuojantį, laidinio greičio našumą ir lanksčias optinio jungimo galimybes, kurios prailgina ryšio atstumą nuo trumpojo nuotolio daugiamodžių linijų iki dešimčių kilometrų vienamodėje skaiduloje. Jo dvigubi SFP prievadai gali būti sukonfigūruoti arba 3 prievadų komutatoriaus veikimui, arba 2 prievadų optinio rezervavimo režimui, suteikiant saugojimo ir persiuntimo komutavimą arba greitą optinį rezervavimą. Tvirtas IP30 korpusas, platus veikimo temperatūrų diapazonas ir kelios montavimo galimybės palaiko diegimą pramoninėse, pakelės ir stebėjimo sistemose. Dvigubi maitinimo įėjimai ir plati įtampos palaikymas padidina patikimumą kritinėse srityse.

Tinka

• Pramoniniam Ethernet plėtrai tarp pastatų ir valdymo patalpų
• IP stebėjimo sistemų magistralinėms linijoms
• Gamyklų automatizavimo ir procesų valdymo tinklams
• Pakelės spintoms ir eismo valdymo sistemoms
• Bet kokiems ribotos erdvės įrenginiams, kuriems reikia DIN bėgelio arba sieninio montavimo

Pagrindinės specifikacijos

• Prievadai: 1 × 10/100/1000BASE-T RJ45, 2 × SFP (suderinami su 100/1000/2500BASE-X)
• Didžiausia duomenų perdavimo sparta: iki 1000 Mbit/s (Gigabit Ethernet)
• Optinės skaidulos atstumas: daugiamodė iki 300 m (priklausomai nuo Fast/Gigabit), vienamodė iki 20/40/80/120 km priklausomai nuo siųstuvo-imtuvo
• Veikimo temperatūra: nuo -40 iki 75 °C
• Maitinimas: dvigubi nuolatinės srovės įėjimai, plati įtampos palaikymas (12–48 V DC arba 24 V AC), tipinė galia 4,8 W
• Korpusas: IP30 metalinis korpusas; svoris apie 0,412 kg

Kaip naudoti

Sumontuokite IGT-1205AT ant DIN bėgelio arba pritvirtinkite prie sienos vėdinamoje spintoje. Įdėkite tinkamus SFP siųstuvus-imtuvus į du optinius lizdus pagal reikiamą atstumą ir skaidulos tipą, tada prijunkite varinį RJ45 prievadą prie vietinio Ethernet įrenginio. Naudokite integruotą DIP jungiklį, kad pasirinktumėte Ethernet komutatoriaus režimą (saugojimo ir persiuntimo) arba 2 prievadų optinio rezervavimo režimą automatiniam perjungimui. Prijunkite rezervinius maitinimo įėjimus prie atskirų maitinimo šaltinių, kad užtikrintumėte nepertraukiamą veikimą.

Rekomendacijos

Kad būtų patikimos ilgojo nuotolio jungtys, rinkitės vienamodžius SFP, atitinkančius reikiamą atstumą, ir patikrinkite ryšio biudžetą. Kritinėse srityse įjunkite optinio rezervavimo režimą ir naudokite atskirus maitinimo šaltinius dviems nuolatinės srovės įėjimams. Užtikrinkite tinkamą įžeminimą ir įrenkite įrenginį vietoje, atitinkančioje jo nurodytą temperatūrų diapazoną.
