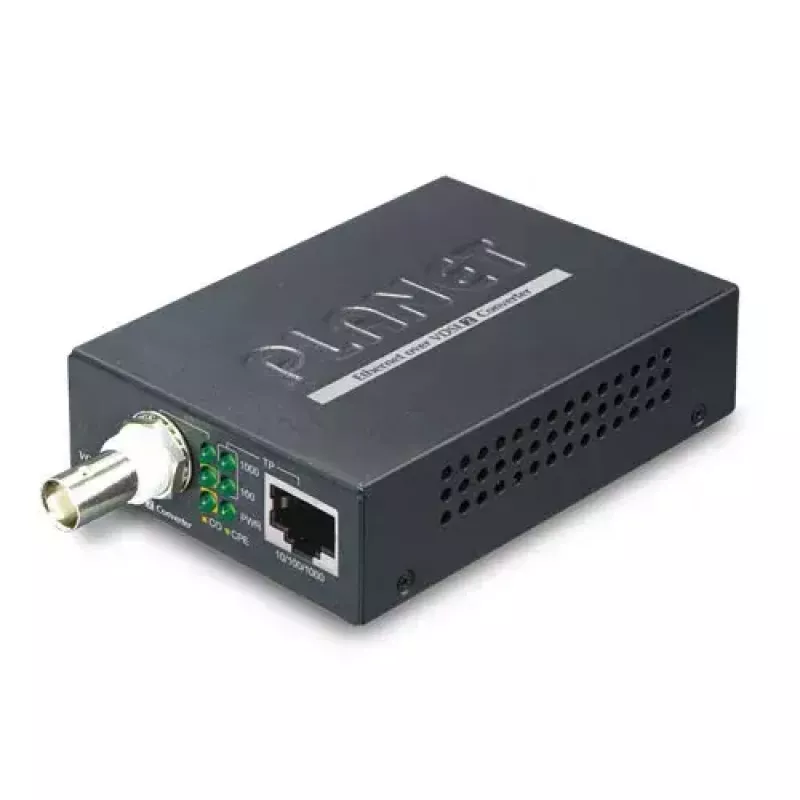

Tinklo medijos keitiklis PLANET VC-232G

PLANET VC-232G yra didelio našumo Gigabit Ethernet per koaksialinį kabelį keitiklis, skirtas perduoti Ethernet srautą esamais koaksialiniais kabeliais. Jis turi vieną 1000BASE-T RJ45 prievadą ir vieną BNC lizdinę jungtį kompaktiškame metaliniame korpuse. Palaikantis duomenų perdavimo spartą iki bendro dvipusio pralaidumo 300 Mbps ir atstumą iki 1,4 km, VC-232G skirtas išplėsti Ethernet iki įrenginių, tokių kaip didelės raiškos IP kameros, belaidžiai prieigos taškai, tinklo vaizdo registratoriai ir skaitmeniniai iškabos, neįrengiant naujų UTP kabelių.

Privalumai

Šis keitiklis leidžia užtikrinti tolimąjį IP Ethernet ryšį per jau esamą koaksialinę infrastruktūrą, sumažinant naujų kabelių tiesimo poreikį ir diegimo išlaidas. Palaikomi du perdavimo režimai – asimetrinis ir simetrinis – todėl administratoriai gali pasirinkti didesnį atsisiuntimo pajėgumą trumpiems ryšiams arba subalansuotą siuntimo/atsisiuntimo pralaidumą simetriniam srautui. Įrenginys yra kompaktiškas, naudoja tvirtą metalinį korpusą ir gali veikti CPE arba CO režimu, kad būtų galima lanksčiai diegti ryšį tarp dviejų taškų.

Pagrindinės specifikacijos

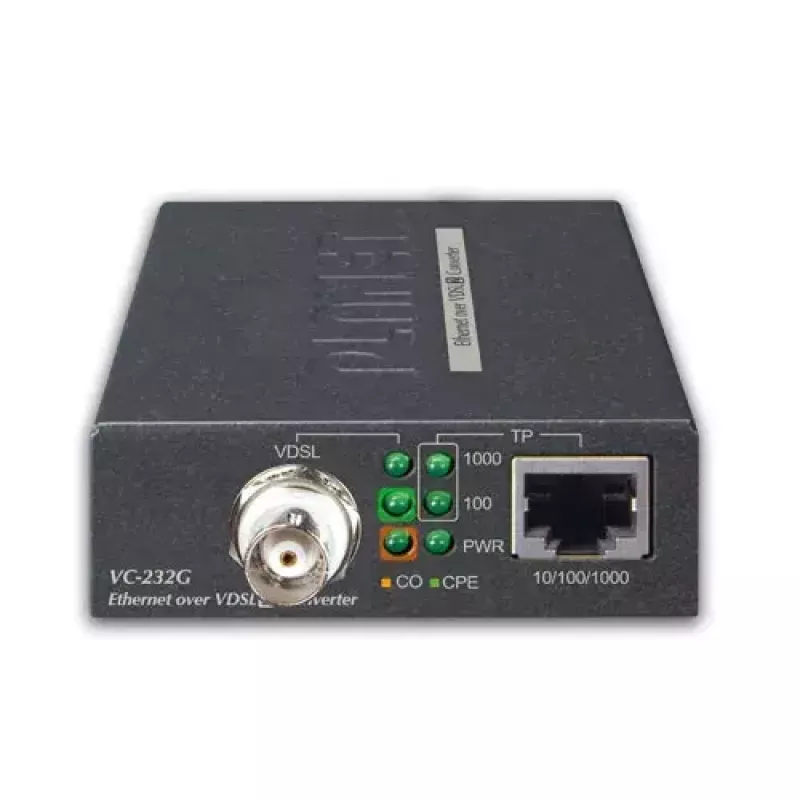

• Prievadai: 1 x 1000BASE-T RJ45, 1 x BNC lizdinė jungtis
• Maksimalus dvipusis pralaidumas: iki 300 Mbps
• Perdavimo režimai: asimetrinis (siuntimas žemyn iki 200 Mbps / siuntimas aukštyn iki 100 Mbps), simetrinis (siuntimas žemyn/aukštyn iki 150 Mbps)
• Maksimalus koaksialinio ryšio atstumas: iki 1,4 km (1400 metrų)
• Korpusas: kompaktiškas metalinis

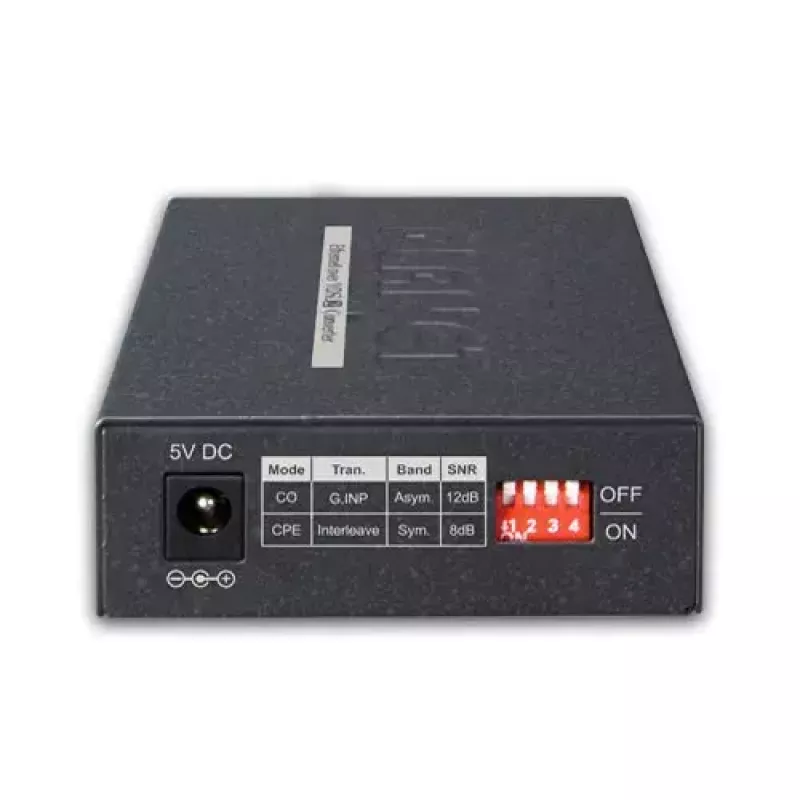

• Veikimo režimai: CPE ir CO (pasirenkami per įmontuotą DIP jungiklį)

Kaip naudoti

Įdiekite po vieną VC-232G kiekviename koaksialinio ryšio gale ir nustatykite vieną įrenginį CPE režimu, o kitą – CO režimu, naudodami įmontuotą DIP jungiklį. Prijunkite koaksialinį kabelį prie BNC jungties kiekviename įrenginyje ir prijunkite Ethernet įrenginį (pavyzdžiui, IP kamerą ar tinklo vaizdo registratorių) prie RJ45 prievado. Pasirinkite perdavimo režimą (asimetrinį ar simetrinį) pagal reikalingą siuntimo/atsisiuntimo santykį. Įjunkite maitinimą ir patikrinkite ryšio bei duomenų perdavimo veikimą; pora užtikrins Ethernet ryšio išplėtimą tarp dviejų taškų per esamą koaksialinį kabelį.

Rekomendacijos

Naudokite VC-232G porą su gerai prižiūrimais koaksialiniais kabeliais ir neviršykite nurodyto maksimalaus atstumo, kad pasiektumėte deklaruojamą pralaidumą. Diegimams, kur reikalingas didesnis siuntimo aukštyn pajėgumas, rinkitės simetrinį režimą; trumpiems ryšiams, kai prioritetas yra atsisiuntimo sparta, rinkitės asimetrinį režimą. Užtikrinkite tinkamą įžeminimą ir laikykitės vietinių diegimo gerosios praktikos taisyklių, kai jungiatės prie lauko ar ilgų atkarpų koaksialinės infrastruktūros.
