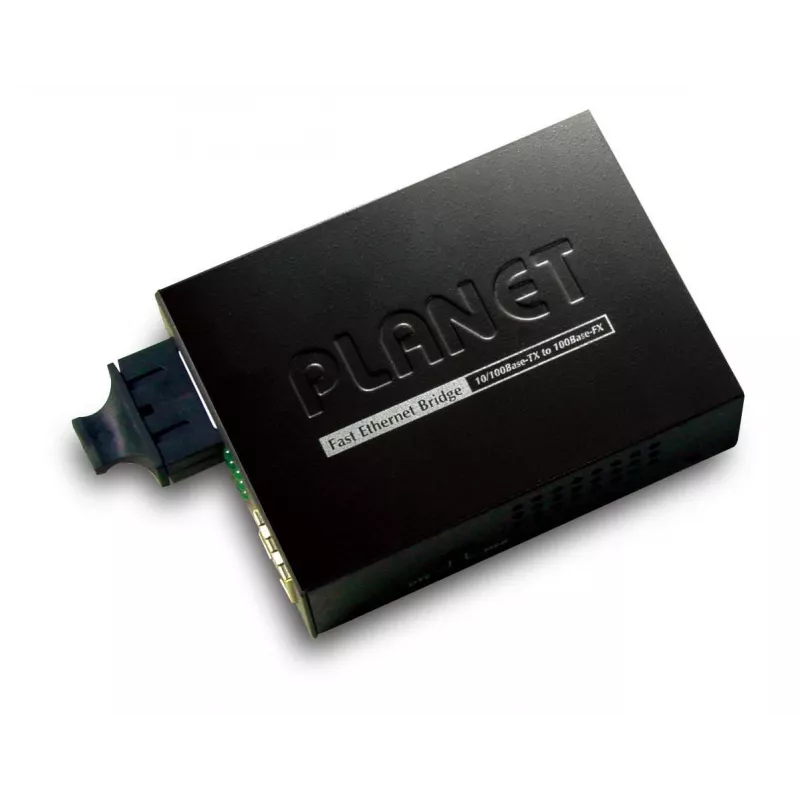

Tinklo medijos keitiklis PLANET FT-802

PLANET FT-802 yra tinklo medijos keitiklis, jungiantis 100BASE-FX šviesolaidžio linijas prie 10/100BASE-TX ekranuotos vytos poros (STP) varinių prievadų. Jis veikia 1310 nm bangos ilgiu, palaiko daugiamodį ir vienmodį šviesolaidžio pasirinkimus bei užtikrina iki 2000 m šviesolaidžio pasiekiamumą nurodytam modeliui. FT-802 palaiko tiek pusiau dvipusį, tiek pilną dvipusį veikimą ir automatiškai prisitaiko prie didžiausio našumo režimo, kurį palaiko prijungtas STP įrenginys. Įrenginys yra patvariame metaliniame korpuse ir sukurtas patikimam 100 Mbit/s spartos „Fast Ethernet“ konvertavimui.

Privalumai

FT-802 užtikrina paprastą šviesolaidžio į varį konvertavimą su automatiniu dvipusio režimo ir spartos prisitaikymu, leidžiančiu pasiekti iki 200 Mbps efektyvų pralaidumą, kai abu galai veikia pilnu dvipusiu režimu. Jame yra „Link Fault Passthrough“ (LFP) funkcionalumas (LLCF/LLR), skirtas nedelsiant pranešti apie ryšio sutrikimus, ir DIP jungiklis LFP funkcijai įjungti arba išjungti. Vienas šviesolaidžio prievadas (SC jungtis) ir kompaktiškas metalinis korpusas daro jį tinkamu montuoti įvairiose tinklo aplinkose, kur svarbu vieta ir patikimumas.

Tinka

• Ethernet linijų pratęsimui tarp pastatų ar aukštų iki 2000 m šviesolaidžiu
• Šviesolaidžio magistralės prijungimui prie varinių komutatorių, darbo stočių ar koncentratorių
• Mažo biuro ir pramoniniams tinklams, kuriems reikalingas patikimas „Fast Ethernet“ konvertavimas

Pagrindinės specifikacijos

• Modelis: PLANET FT-802
• Duomenų perdavimo sparta: 100 Mbit/s (palaiko 10/100 automatinį derėjimąsi)
• Šviesolaidžio sąsaja: 100BASE-FX, SC jungtis, 1310 nm
• Varinė sąsaja: 10/100BASE-TX, STP (RJ-45), 1 prievadas
• Maksimalus šviesolaidžio atstumas: iki 2000 m (daugiamodis šiam modeliui)
• Dvipusio režimo veiksenos: pusiau ir pilnas dvipusis, automatinis prisitaikymas; rankinis perjungimas jungikliu
• LFP: LLCF/LLR palaikymas, DIP jungiklis įjungimui/išjungimui
• Korpusas: metalinis; spalva: juoda
• Sertifikatai: FCC Class A, CE Class A
• Svoris: 0,2 kg

Kaip naudoti

Įrenkite FT-802 stabilioje aplinkoje ir prijunkite šviesolaidžio kabelį su SC jungtimi prie šviesolaidžio prievado, o STP (ekranuotą RJ-45) kabelį – prie varinio prievado. Keitiklis automatiškai derėsis dėl spartos ir dvipusio režimo su prijungtu variniu įrenginiu. Jei tinklas reikalauja rankinio dvipusio režimo valdymo šviesolaidžio sąsajoje, naudokite perjungimo DIP jungiklį, kad nustatytumėte pusiau ar pilną dvipusį režimą. Naudokite DIP jungiklį LFP funkcijai įjungti arba išjungti pagal savo stebėjimo poreikius.

Rekomendacijos

Kad veikimas būtų patikimas, suderinkite šviesolaidžio tipą (daugiamodį ar vienmodį) ir jungties tipą abiejuose galuose, laikykite šviesolaidžio jungtis švarias ir pastatykite keitiklį vėdinamoje vietoje, atitinkančioje jo darbinės temperatūros diapazoną. Įjunkite LFP, jei reikia nedelsiant gauti pranešimus apie ryšio sutrikimus; išjunkite, jei jūsų tinklo įranga gedimų pranešimus tvarko kitaip.
