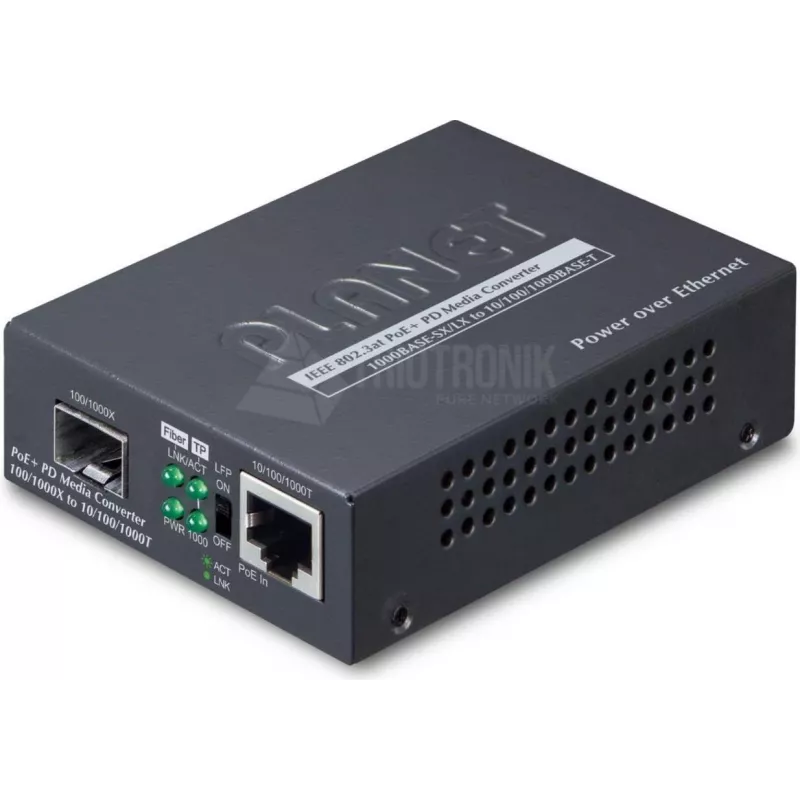

PLANET 802.3at PoE+ PD tinklo laikmenų keitiklis 2000 Mbit/s juodas

PLANET GT-805A-PD yra kompaktiškas Gigabit PoE PD laikmenų keitiklis, konvertuojantis 10/100/1000BASE-T į 100/1000BASE-X SFP šviesolaidį. Jis palaiko IEEE 802.3af/at/bt linijinį maitinimo įėjimą (48–54 V DC), todėl gali būti maitinamas tiesiogiai iš suderinamos PoE PSE įrangos, taip pat siūlo papildomą 5 V DC įėjimą alternatyviam diegimui. Įrenginys užtikrina stabilų Gigabit našumą su SFP siųstuvais-imtuvais išplėstinėms šviesolaidinėms jungtims ir atitinka IEEE 802.3/802.3u/802.3ab/802.3z standartus. Mažas dydis ir įjungimo bei veikimo paprastumas daro jį tinkamu naudoti kaip atskirą įrenginį arba kaip įstumiamą modulį PLANET 19 colių laikmenų keitiklių korpusui.

Privalumai

GT-805A-PD palaiko PoE PD maitinimo įėjimą (IEEE 802.3af/at/bt), kad supaprastintų diegimą pašalinant vietinio DC adapterio poreikį, o pasirenkamas 5 V DC įėjimas suteikia pertekliškumą. Jis siūlo Gigabit Ethernet našumą varinėje pusėje ir 100/1000BASE-X per SFP šviesolaidinėje pusėje, automatinį MDI/MDI-X TP prievade, srauto valdymą ir priešslėgio palaikymą bei DIP jungikliu valdomą Link Fault Passthrough (LLCF/LLR) greitam jungties būsenos įspėjimui ir trikčių šalinimui.

Tinka

• Gigabit Ethernet išplėtimui per šviesolaidines jungtis naudojant SFP siųstuvus-imtuvus
• Diegimams, kuriems reikalingi PoE maitinami laikmenų keitikliai, kur nėra vietinio kintamosios srovės maitinimo
• Integravimui į mažas tinklo spintas arba įstumiamam diegimui PLANET laikmenų keitiklių korpusuose

Pagrindinės specifikacijos

• Modelis: GT-805A-PD
• Duomenų perdavimo sparta: iki 2000 Mbit/s (agreguota)
• Varinis prievadas: 1 × 10/100/1000BASE-T (RJ-45) su automatiniu MDI/MDI-X
• Šviesolaidinis prievadas: 1 × SFP lizdas 100/1000BASE-X
• PoE įėjimas: IEEE 802.3af/at/bt 48–54 V DC linijinis maitinimas; pasirenkamas 5 V DC įėjimas
• Standartai: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
• Matmenys: 70 × 94 × 26 mm
• Svoris: 0,186 kg
• Spalva: juoda

Kaip naudoti

Įdėkite tinkamą SFP siųstuvą-imtuvą į SFP lizdą ir prijunkite šviesolaidinį kabelį prie siųstuvo-imtuvo. Prijunkite Ethernet įrenginį prie RJ-45 prievado. Maitinkite keitiklį per suderinamą IEEE 802.3at/bt PoE PSE (48–54 V DC linijinis) arba su pasirinktu 5 V DC adapteriu, kai PoE nėra. Nustatykite DIP jungiklį, kad įjungtumėte arba išjungtumėte Link Fault Passthrough (LLCF/LLR) pagal poreikį. Įrenginys veikia kaip įjungiamas ir veikiantis be papildomos programinės konfigūracijos pagrindiniam laikmenų keitimui.

Rekomendacijos

Naudokite tinkamus SFP siųstuvus-imtuvus, atitinkančius reikiamą šviesolaidžio tipą ir jungties atstumą. Diegdami kritinėse vietose apsvarstykite perteklinio maitinimo (PoE ir 5 V DC) suteikimą ir įjunkite LFP, kad greitai aptiktumėte jungties gedimus. Užtikrinkite, kad prijungtas PoE PSE palaiko reikiamą 48–54 V DC išėjimą PD veikimui.
