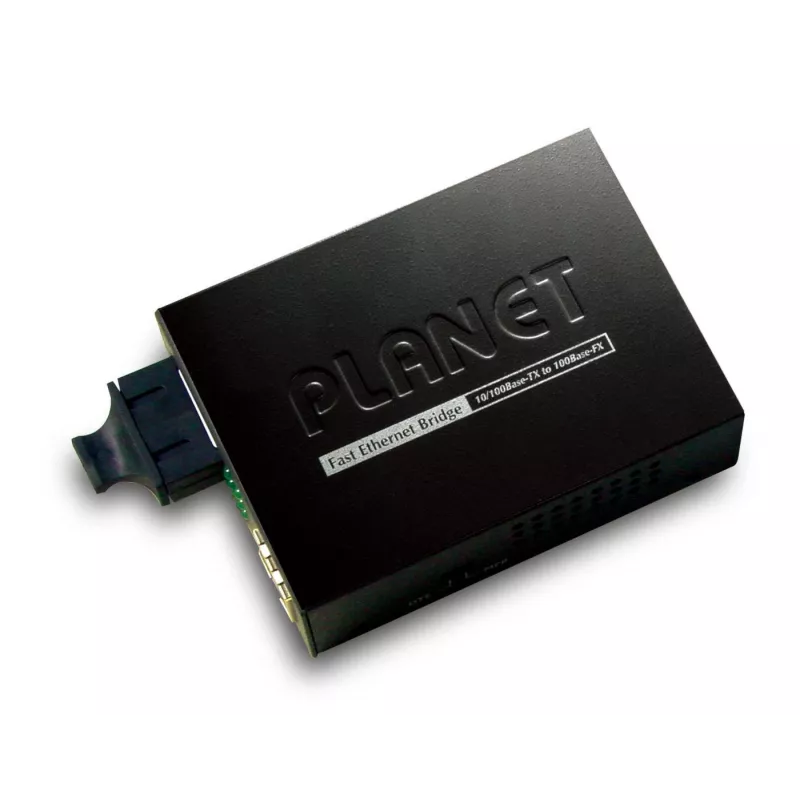

Tinklo medijos keitiklis PLANET FT802S15

PLANET FT802S15 yra „Fast Ethernet“ medijos keitiklis, konvertuojantis 100Base-FX vienmodį šviesolaidį į 10/100Base-TX ekranuotą vytą porą (STP). Jis užtikrina 100 Mbit/s šviesolaidinį ryšį naudojant SC jungtį 1310 nm bangos ilgiu ir palaiko maksimalų 15 000 metrų vienmodžio šviesolaidžio atstumą. Įtaisytas metaliniame korpuse ir atitinkantis FCC A klasės bei CE A klasės reikalavimus, šis keitiklis turi vieną RJ-45 10/100Base-TX prievadą ir vieną SC šviesolaidžio prievadą, skirtą paprastam šviesolaidžio ir vario ryšio išplėtimui tinklo diegimuose.

Privalumai

FT802S15 palaiko tiek pusdupleksį, tiek pilną dupleksinį veikimą ir gali automatiškai prisitaikyti prie didžiausio našumo režimo, kurį palaiko prijungtas STP įrenginys, leidžiantis pasiekti iki 200 Mbps efektyvios pralaidos pilno duplekso aplinkoje. Jame yra rankinio duplekso pasirinkimo perjungiklis šviesolaidžio sąsajoje ir įdiegtas „Link Fault Pass-Through“ (LLCF/LLR) funkcija, greitai pranešanti administratoriams apie ryšio gedimus. Patvarus metalinis korpusas ir standartinis maitinimo įvadas daro jį tinkamu montuoti į stovą arba ant darbastalio.

Tinka

• Ethernet tinklų išplėtimui vienmodžiu šviesolaidžiu iki 15 km
• Komutatorių ar darbo stočių prijungimui prie šviesolaidinio tinklo pagrindo
• Aplinkoms, kuriose reikalingas ryšio gedimų signalizavimas ir rankinis duplekso valdymas

Pagrindinės specifikacijos

• Modelis: PLANET FT802S15 (FT-802S15)
• Duomenų perdavimo sparta: 100 Mbit/s (Fast Ethernet)
• Varinis prievadas: 1 × 10/100Base-TX (RJ-45), STP
• Šviesolaidžio prievadas: 1 × 100Base-FX, SC jungtis, vienmodis
• Bangos ilgis: 1310 nm
• Maksimalus šviesolaidžio atstumas: 15 000 m
• Dupleksas: pusinis ir pilnas dupleksas (automatinis prisitaikymas + rankinis perjungimas)
• Link Fault Pass-Through: LLCF / LLR (DIP jungikliu įjungiama/išjungiama)
• Maitinimas: Įvestis 100–240 V, išvestis 5 V
• Sertifikatai: FCC A klasė, CE A klasė
• Spalva / Svoris: Juoda / 0,2 kg

Kaip naudoti

Įdiekite FT802S15 ant stabilaus paviršiaus arba tinkamoje stovo vietoje ir prijunkite įrenginį prie kintamosios srovės maitinimo. Prijunkite vienmodį SC šviesolaidžio kabelį (1310 nm) prie šviesolaidžio prievado, o STP eterneto kabelį – prie RJ-45 prievado. Keitiklis automatiškai derės duplekso režimą su prijungtu variniu įrenginiu, nebent nustatysite duplekso perjungiklį šviesolaidžio sąsajoje. Patikrinkite ryšio šviesos diodus, kad įsitikintumėte, jog ryšys užmegztas ir veikia tinkamai.

Rekomendacijos

Patikimoms tolimojo ryšio linijoms naudokite vienmodį šviesolaidį su tinkamomis SC jungtimis ir užtikrinkite, kad abiejuose galuose bangos ilgis ir tipas sutaptų. Įjunkite LLCF/LLR per DIP jungiklį, kad stebėjimo įranga galėtų nedelsdama aptikti ryšio gedimus. Jungdami prie įrenginių, palaikančių pilną dupleksą (komutatoriai ar šiuolaikinės tinklo plokštės), palikite automatinį derėjimą įjungtą, kad pasiektumėte pilno duplekso našumą.
