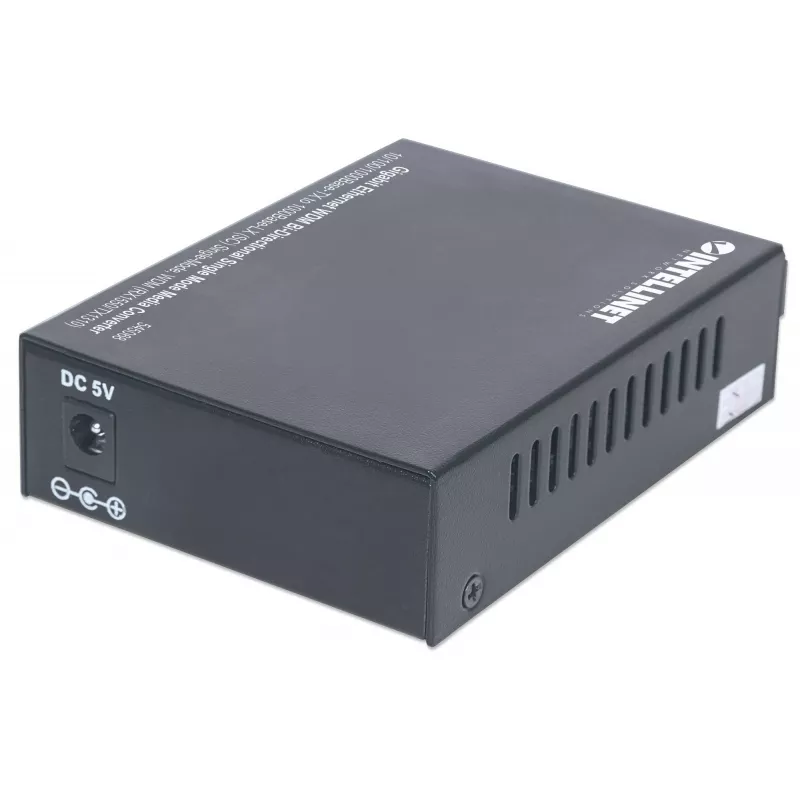

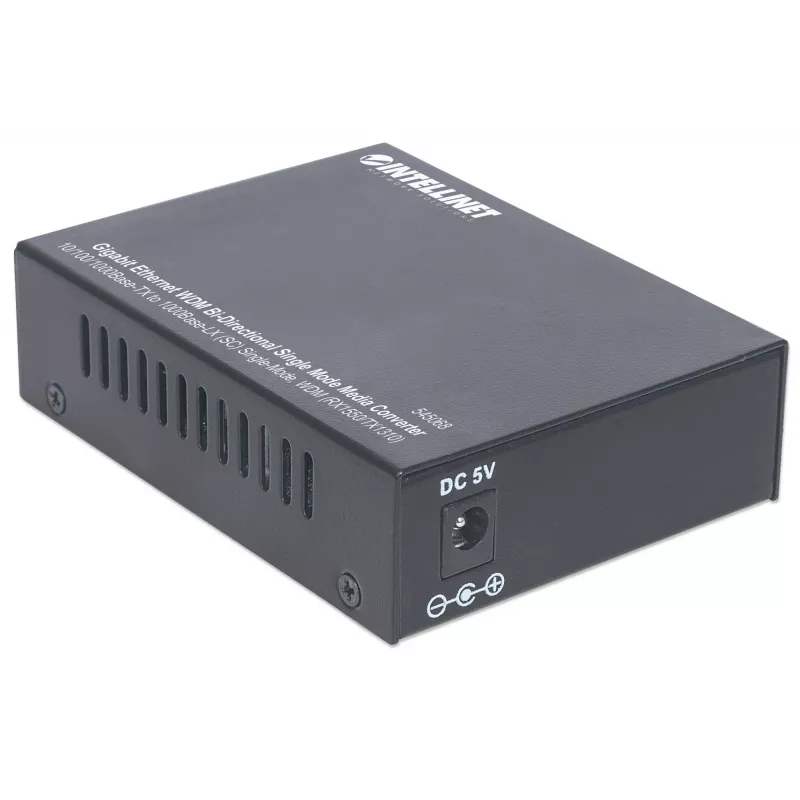

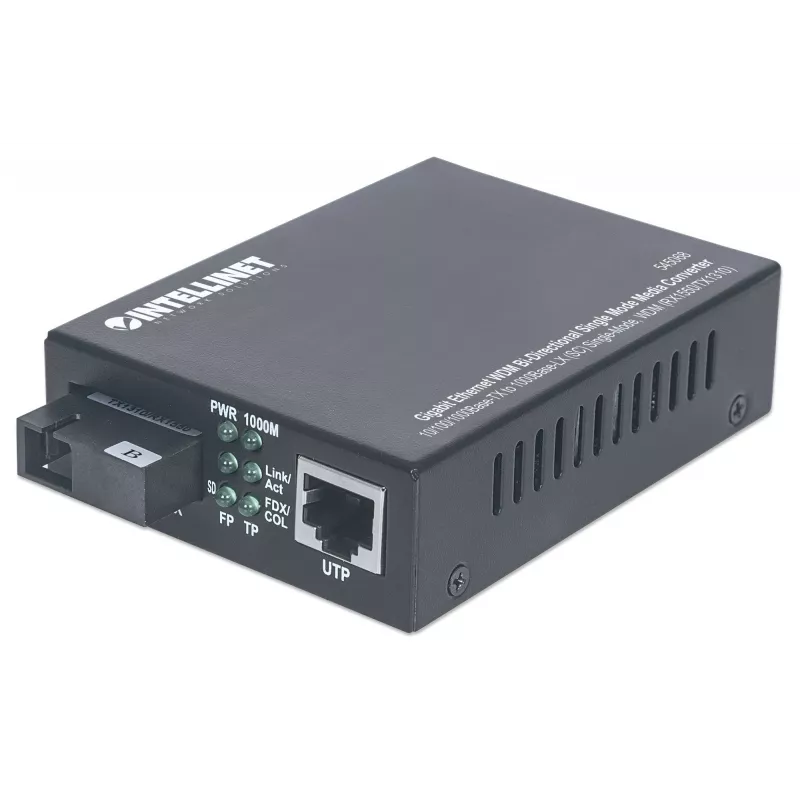

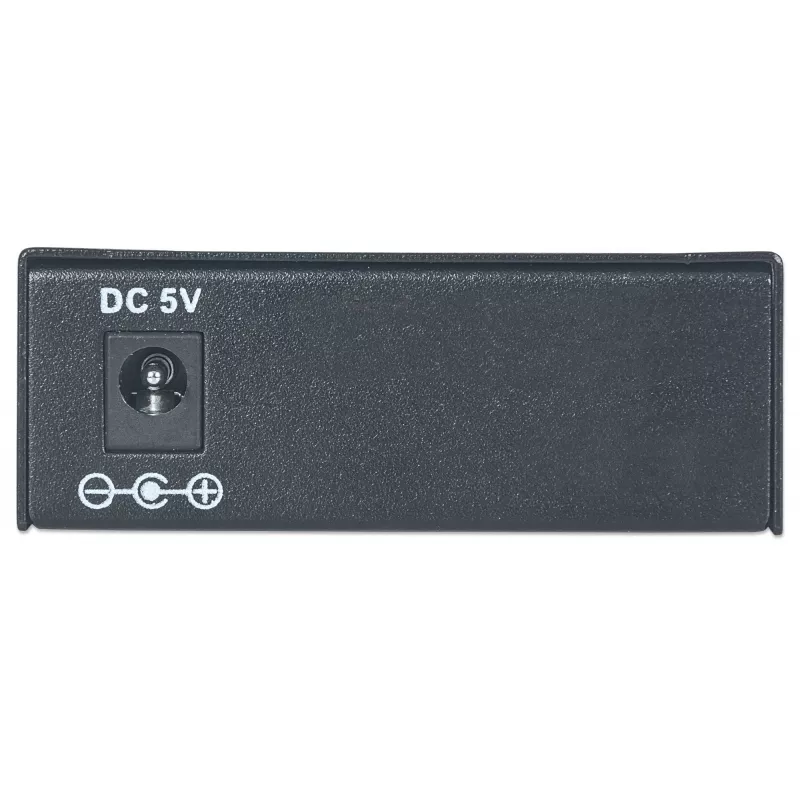

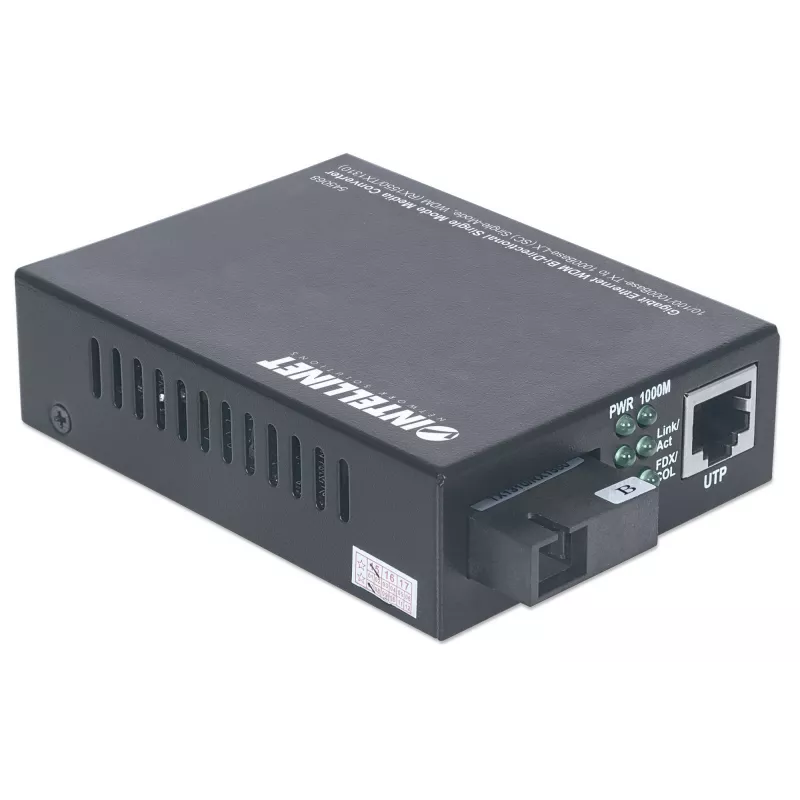

Media Converter Intellinet Gigabit Ethernet WDM Bi-Directional 545068

„Intellinet tinklo Solutions“ gigabitinio eterneto WDM (dvikryptis bangų ilgių tankinimo tankinimas) medijos keitiklis naudoja vieną vienmodės skaidulos giją perduoti ir priimti srautą atskirais bangų ilgiais (1550/1310 nm). Jis konvertuoja 10/100/1000Base‑Tx vario eternetą į 1000Base‑Lx skaidulą, išlikdamas skaidrus tinklui, todėl vario ir skaidulos segmentai gali veikti kartu nekeičiant esamo tinklo elgsenos. Įrenginys turi SC skaidulos jungtį, metalinį korpusą ir palaiko iki 20 km atstumo ryšį, esant maksimaliam duomenų perdavimo greičiui 1000 Mbit/s.

Privalumai

Šis medijos keitiklis leidžia padvigubinti pralaidumą arba užmegzti du nepriklausomus ryšius viena skaidulos gija, naudojant dvikryptį WDM, taip išvengiant poreikio tiesti antrą skaidulos kabelį. Jis praplečia pasiekiamumą tarp tinklo įrenginių ir suteikia pastatų tarpusavio ryšį be papildomų maršrutizatorių. Kompaktiškas metalinis korpusas ir mažas energijos suvartojimas (5 W) leidžia jį naudoti ant stalo, ant sienos arba montuoti į stovą, naudojant suderinamą korpusą. FCC A klasės ir CE atitiktis užtikrina reguliavimo suderinamumą profesionalioms tinklo aplinkoms.

Tinka

• Eterneto ryšių pratęsimui iki 20 km vienmode skaidula
• Vario pagrindo komutatorių ar maršrutizatorių prijungimui prie skaidulinių tinklų
• Pastatų tarpusavio ryšiams, kai antros skaidulos tiesimas yra netikslingas

Pagrindinės specifikacijos

• Maksimalus duomenų perdavimo greitis: 1000 Mbit/s
• Eterneto LAN prievadai (RJ‑45): 1 (10/100/1000Base‑Tx)
• Skaiduliniai prievadai: 1 (1000Base‑Lx, SC jungtis)
• Bangų ilgiai (dvikryptis): 1550/1310 nm
• Maksimalus perdavimo atstumas: 20000 m (20 km)
• Energijos suvartojimas: 5 W
• Gaminio spalva: Juoda
• Svoris: 0,18 kg

Kaip naudoti

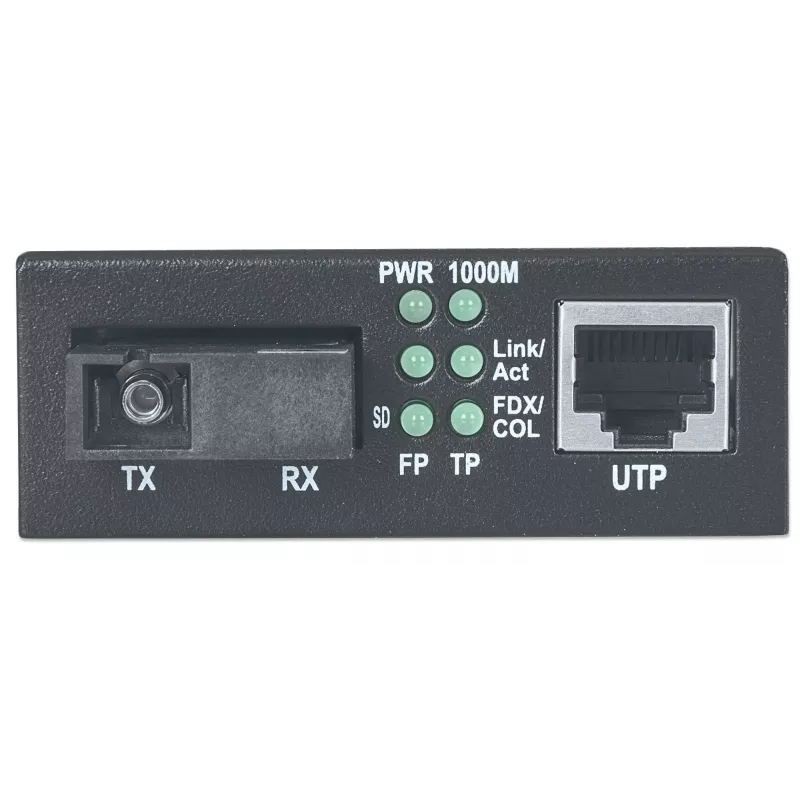

Prijunkite RJ‑45 prievadą prie savo vario eterneto įrenginio (komutatoriaus, maršrutizatoriaus ar tinklo plokštės) ir įkiškite SC skaidulos jungtį į skaidulinį prievadą, naudodami tinkamą vienmodį komutacinį kabelį. Įsitikinkite, kad skaidulų linija naudoja teisingus WDM bangos ilgius (1550/1310 nm) ir, jei reikia, stebėkite siuntimo/gavimo orientaciją, kaip nurodyta kitame gale. Įjunkite keitiklį ir patikrinkite ryšio/veiklos šviesos diodus, kad patvirtintumėte ryšį; įrenginys veikia skaidriai ir papildomai konfigūruoti nereikia.

Rekomendacijos

Patikimiems tolimojo atstumo ryšiams naudokite vienmodę skaidulą, turinčią tinkamą slopinimo klasę, laikykite jungtis švarias ir kitame gale naudokite suderinamus WDM siųstuvus‑imtuvus arba atitinkamą dvikryptį keitiklį. Įrenginius montuokite vėdinamose vietose, o jei montuojate kelis keitiklius, naudokite 19" stovo korpusą, skirtą šiems moduliams, kad užtikrintumėte tinkamą tarpus ir aušinimą.
