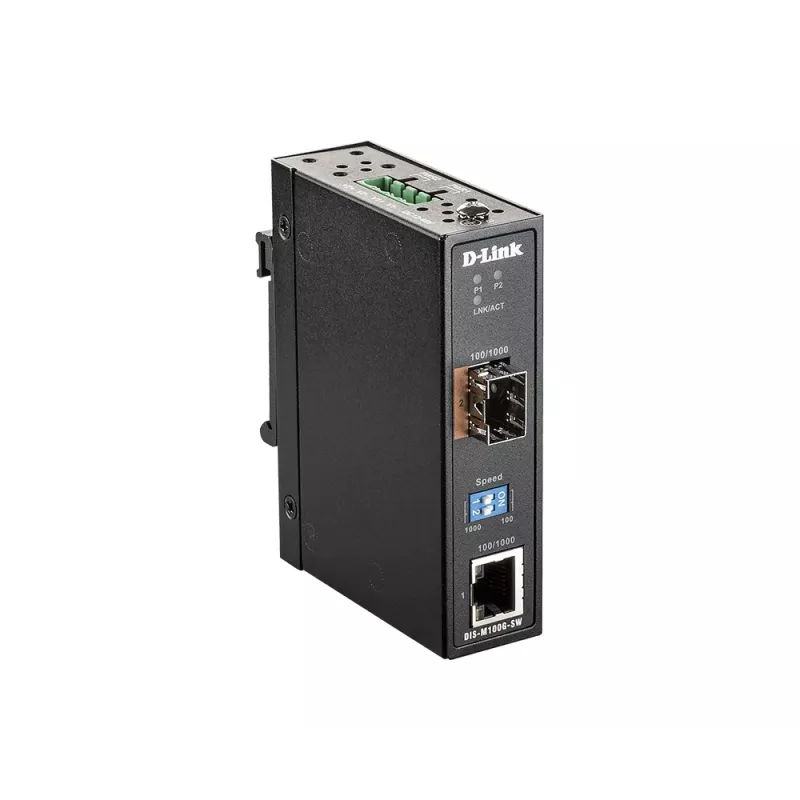

D-Link 100/1000 Mbps į SFP pramoninis medijos keitiklis su -40–70 °C darbo diapazonu

D-Link DIS-M100G-SW yra pramoninis Gigabit Ethernet nevaldomas medijos keitiklis, konvertuojantis Ethernet signalus į optinį ryšį ir užtikrinantis didelės spartos ryšį dideliais atstumais. Įrenginys turi IP30 apsaugos klasės metalinį korpusą be ventiliatoriaus, veikia ekstremaliose temperatūrose nuo -40 °C iki 70 °C ir palaiko dvigubą maitinimo įvestį perteklinio maitinimo konfigūracijoms. Kompaktiški matmenys leidžia montuoti ant DIN bėgelio arba plokščio paviršiaus, todėl tinka ankštose telekomunikacijų spintose ir skirstomosiose dėžutėse.

Privalumai

DIS-M100G-SW užtikrina lanksčią optinio ryšio jungtį, palaikydamas tiek vienmodžius, tiek daugiamodžius SFP modulius ir atitikdamas IEEE 802.3u/x/ab standartus. Automatinis derėjimasis ir Auto-MDI/MDIX supaprastina diegimą, automatiškai užtikrindami tinkamą jungties greitį ir poliškumą be rankinio konfigūravimo. Ventiliatoriaus neturintis metalinis korpusas ir IP30 apsauga padidina ilgaamžiškumą atšiauriomis sąlygomis, o mažas energijos suvartojimas ir dvigubi maitinimo įėjimai užtikrina patikimą nepertraukiamą veikimą.

Tinka (užduotims / naudojimo atvejams)

• Ethernet tinklų praplėtimas dideliais atstumais optinėmis linijomis
• Pramoninėms ir lauko tinklo aplinkoms, reikalaujančioms plataus temperatūrų diapazono veikimo
• Telekomunikacijų spintoms, skirstomosioms dėžutėms ir ankštoms instaliacijoms
• Tais atvejais, kai reikalingas perteklinis maitinimo įvadas didesniam prieinamumui

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 4000 Mbit/s
• Ethernet LAN prievadai (RJ-45): 1 (10/100/1000 Mbps)
• Optinio ryšio prievadai: 1 (SFP, palaiko daugiamodį ir vienmodį)
• Standartai: IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab
• Maitinimas: 12–48 V DC, dviguba maitinimo įvestis pertekliui
• Energijos suvartojimas: tipinis 3,6 W
• Darbo temperatūra: -40 °C iki 70 °C
• Apsaugos klasė: IP30, metalinis korpusas
• Matmenys (P×I×G): 70 mm × 95 mm × 26,1 mm; svoris: 0,19 kg
• Spalva: Juoda

Kaip naudoti

Sumontuokite DIS-M100G-SW ant DIN bėgelio arba pritvirtinkite prie plokščio paviršiaus naudodami pateiktus laikiklius. Į SFP lizdą įdėkite tinkamą SFP modulį vienmodžiam arba daugiamodžiam optiniam kabeliui ir prijunkite optinį kabelį. Ethernet įrenginį prijunkite prie RJ-45 prievado. Prijunkite nuolatinės srovės maitinimą prie vieno arba abiejų maitinimo įėjimų normaliam ar pertekliniam veikimui. Keitiklis yra nevaldomas ir palaiko „įjunk ir veik“ principą – automatinis derėjimasis ir Auto-MDI/MDIX automatiškai sureguliuoja ryšio konfigūraciją.

Rekomendacijos

Naudokite suderinamus SFP modulius ir optinio kabelio tipus (vienmodį ar daugiamodį), atitinkančius reikiamą jungties atstumą, ir įsitikinkite, kad maitinimo šaltinis atitinka 12–48 V DC įvesties specifikaciją. Diegiant atšiauriomis ar dulkėtomis sąlygomis, patikrinkite, ar korpuso montavimas ir kabelių įvadai užtikrina tinkamą apsaugą, nepaisant IP30 klasės.
