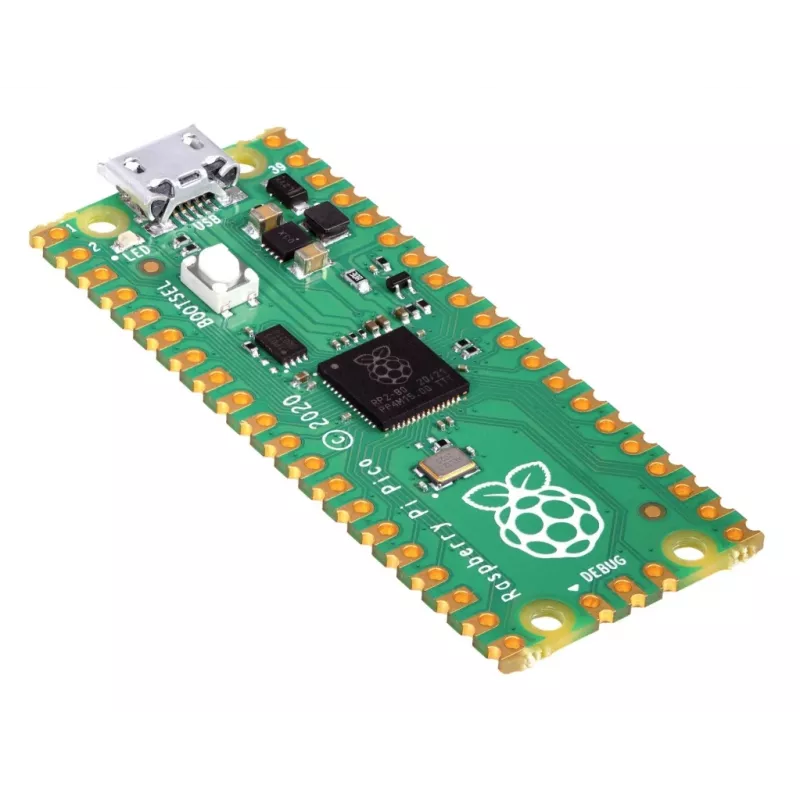

ALLNET Raspberry Pi Pico (Raspberry-Pico) RP2040 mikrovaldiklio plokštė

Mėgėjai ir pedagogai, kuriantys kompaktiškus įterptinius projektus, įvertins ALLNET Raspberry Pi Pico. Ši su duomenų plokšte suderinama plokštė sukurta aplink Raspberry Pi RP2040 mikrovaldiklį, turintį dviejų branduolių Arm Cortex-M0+ procesorių su lanksčiu taktavimu iki 133 MHz. Joje yra 264KB SRAM ir 2MB QSPI flash programų saugojimui. Plokštė turi 26 daugiafunkcius GPIO kontaktus, įskaitant 3 analoginius įėjimus, taip pat 2 UART, 2 SPI valdiklius, 2 I2C valdiklius ir 16 PWM kanalų. Programuojami I/O (PIO) blokai leidžia kurti pasirinktinius išorinius sąsajos įrenginius. Micro-USB B jungtis užtikrina maitinimą ir duomenų perdavimą, o plokštę galima programuoti MicroPython arba C/C++ naudojant oficialų SDK.

Pagrindinės specifikacijos

• Mikrovaldiklis: Raspberry Pi RP2040
• Procesorius: dviejų branduolių Arm Cortex-M0+ iki 133 MHz
• Atmintis: 264KB SRAM, 2MB QSPI flash
• GPIO: 26 daugiafunkciai kontaktai (3 su ADC galimybe)
• Sąsajos: 2 UART, 2 SPI, 2 I2C, 16 PWM, 2 PIO blokai
• USB: 1.1 Host/Device, micro-USB B jungtis
• Maitinimas: 1,8–5,5 V DC įėjimas
• Derinimas: SWD sąsaja
• Formos faktorius: su duomenų plokšte suderinamas, kasteliuotas modulis

Kodėl verta rinktis

RP2040 dviejų branduolių dizainas ir PIO blokai leidžia atlikti realaus laiko užduotis ir kurti pasirinktinius skaitmeninius sąsajos įrenginius. Plokštės kasteliuoti kraštai leidžia tiesiogiai lituoti ant nešančiųjų PCB, o su duomenų plokšte suderinamas kontaktų žingsnis pagreitina prototipų kūrimą. Palaikant tiek MicroPython, tiek C/C++, ji tinka įvairiems įgūdžių lygiams.

Idealūs naudojimo atvejai

• Mokymasis programuoti įterptines sistemas su MicroPython arba C/C++
• Jutiklių ir vykdiklių projektų prototipų kūrimas
• Pasirinktinių USB įrenginių ar paprastų žmogaus sąsajos įrenginių kūrimas
• LED tvarkyklių, variklių valdiklių ar garso generatorių kūrimas
• Kompaktiškų, mažos galios IoT mazgų kūrimas

Gera žinoti

Plokštė programuojama nutempiant UF2 failą į USB masinės atminties įrenginį, kuris atsiranda laikant BOOTSEL mygtuką įjungimo metu. RP2040 PIO posistemis gali perkelti nuo CPU laiko kritines užduotis, leisdamas naudoti tokius protokolus kaip WS2812 LED valdymas ar DPI vaizdo išvestis be programinio bitų valdymo.
