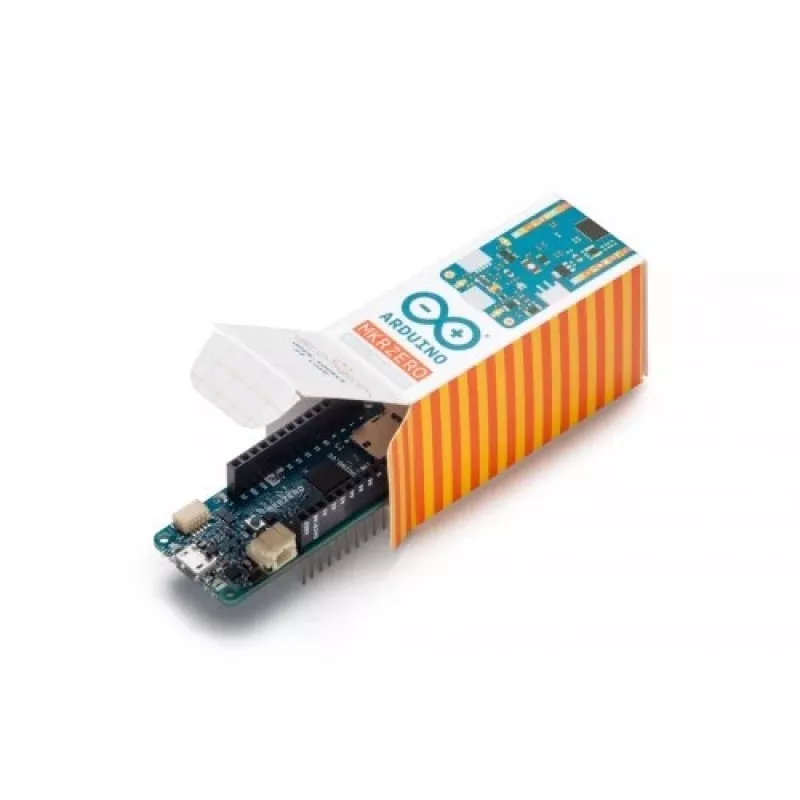

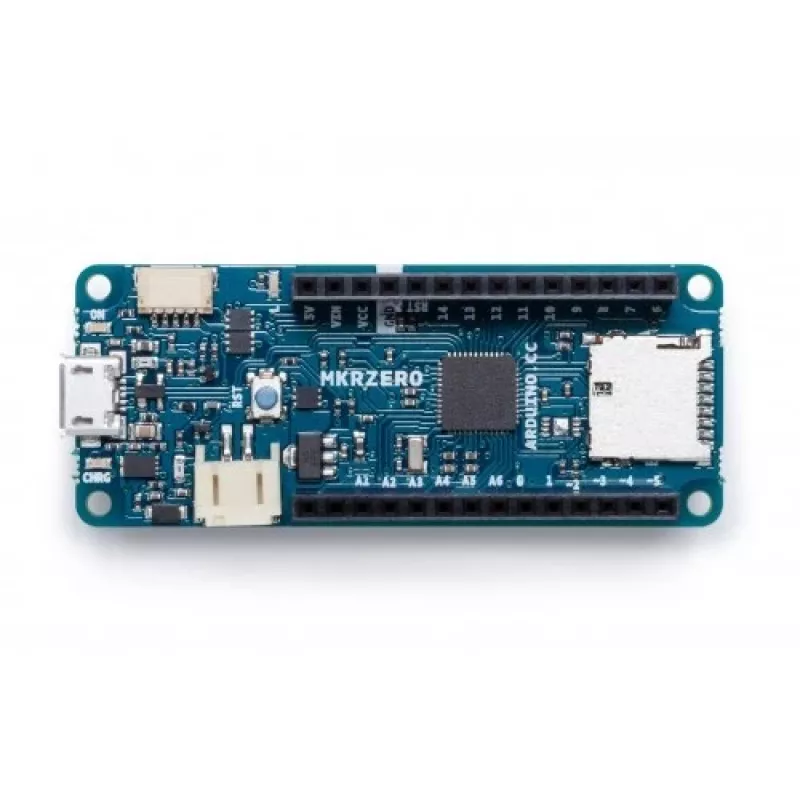

Kūrimo plokštė Arduino MKR ZERO

„Arduino MKR ZERO“ – tai kompaktiška MKR formos kūrimo plokštė, maitinama „Atmel“ SAMD21 mikrovaldiklio su 32 bitų ARM Cortex-M0+ branduoliu, veikiančiu 48 MHz dažniu. Joje yra 256 KB „Flash“ atminties ir 32 KB SRAM, integruota SD jungtis su tam skirta SPI sąsaja (SPI1) garso ir duomenų failams, o maitinimą galima tiekti per „micro-USB“ arba LiPo bateriją. Atkreipkite dėmesį, kad plokštė veikia esant 3,3 V įtampai, o jos įvesties/išvesties kontaktai neturi būti veikiami aukštesne nei 3,3 V įtampa.

Privalumai

„MKR ZERO“ siūlo nedidelę, mokymui palankią platformą mokantis 32 bitų programų kūrimo su integruota SD palaikymu, tad galite leisti muzikos failus be papildomos aparatinės įrangos. Jos SAMD21 mikrovaldiklis užtikrina apdorojimo greičio ir atminties (256 KB „Flash“, 32 KB SRAM) pusiausvyrą, tinkančią daugeliui įterptinių projektų, o MKR formos faktorius išlaiko plokštę kompaktišką ir lengvai integruojamą į prototipus. Maitinimo parinktys apima USB ir LiPo bateriją su galimybe stebėti baterijos įtampą.

Tinka

• Mokymuisi ir švietimui 32 bitų įterptinio kūrimo srityje
• Garso atkūrimo projektams naudojant integruotą SD kortelę
• Mažiems prototipams ir daiktų interneto įrenginiams, kuriems reikia kompaktiško formos faktoriaus
• Baterijomis maitinamoms programoms su įtampos stebėjimu

Pagrindinės specifikacijos

• Mikrovaldiklis: „Atmel SAMD21“ (ARM Cortex-M0+)
• Laikrodžio dažnis: 48 MHz
• „Flash“ atmintis: 256 KB
• SRAM: 32 KB
• Darbinė įtampa: 3,3 V (maksimali įvesties/išvesties leistina įtampa 3,3 V)
• Integruota SD jungtis su tam skirta SPI1 sąsaja
• Maitinimas: „micro-USB“ arba LiPo baterija; yra baterijos įtampos stebėjimas
• Nuolatinė srovė vienam įvesties/išvesties kontaktui: iki 7 mA

Kaip naudoti

Prijunkite „MKR ZERO“ prie kompiuterio naudodami „micro-USB“ kabelį, kad programuotumėte per „Arduino IDE“, arba maitinkite iš suderinamos LiPo baterijos. Įdėkite SD kortelę į integruotą jungtį, kad pasiektumėte failus per tam skirtą SPI1 sąsają. Naudokite „Arduino“ kūrimo aplinką rašydami ir įkeldami eskizus, kurie išnaudoja SAMD21 funkcijas, SD prieigą ir analoginius įėjimus baterijos įtampai matuoti. Užtikrinkite, kad visi išoriniai moduliai ir jutikliai būtų suderinami su 3,3 V loginiais lygiais.

Rekomendacijos

Netaikykite aukštesnės nei 3,3 V įtampos jokiems įvesties/išvesties kontaktams. Jungdami jutiklius ar modulius, naudojančius 5 V logiką, naudokite tinkamą lygio keitimą, kad išvengtumėte pažeidimų. Baterijomis maitinamiems projektams patikrinkite LiPo baterijos specifikacijas ir stebėkite baterijos įtampą per numatytą analoginį įėjimą, kad išvengtumėte gilaus iškrovimo.
