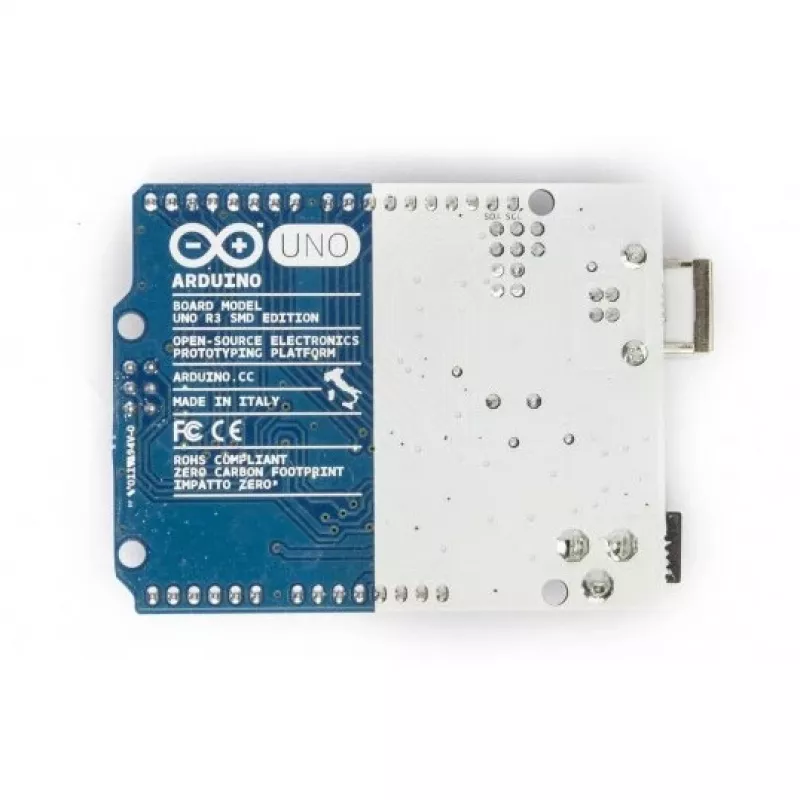

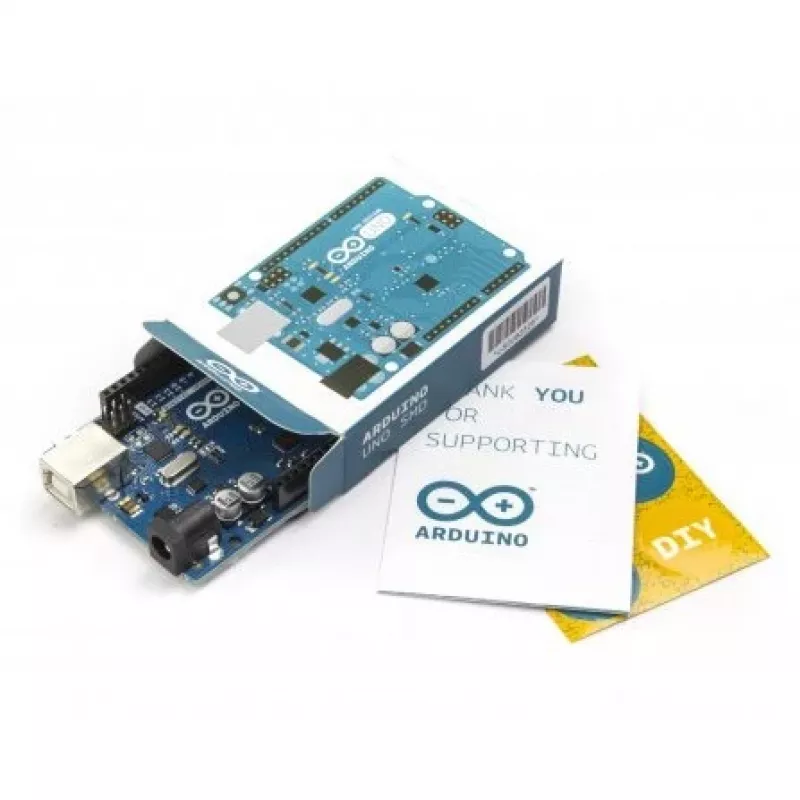

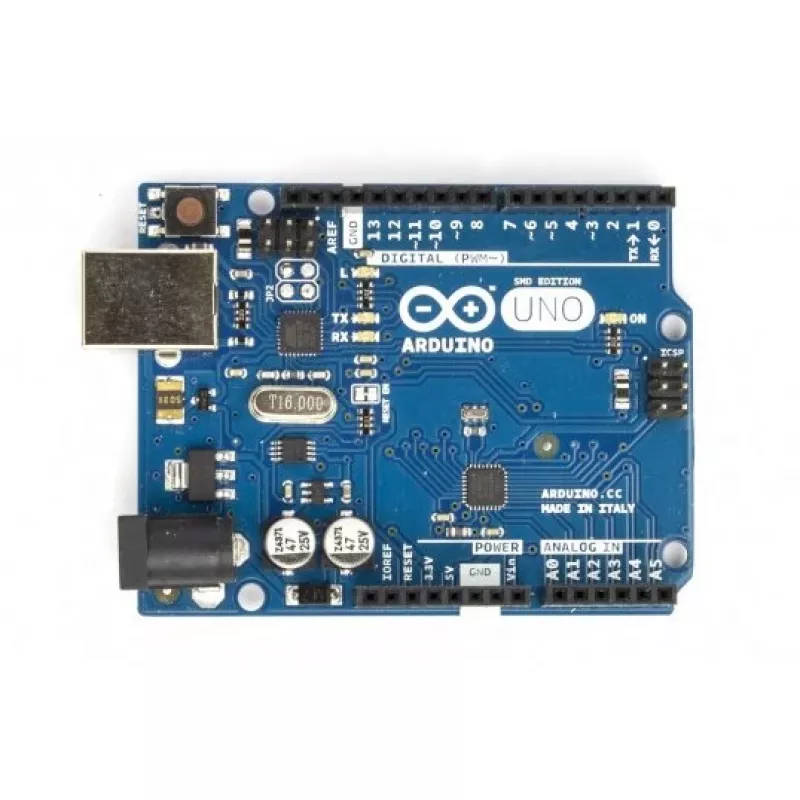

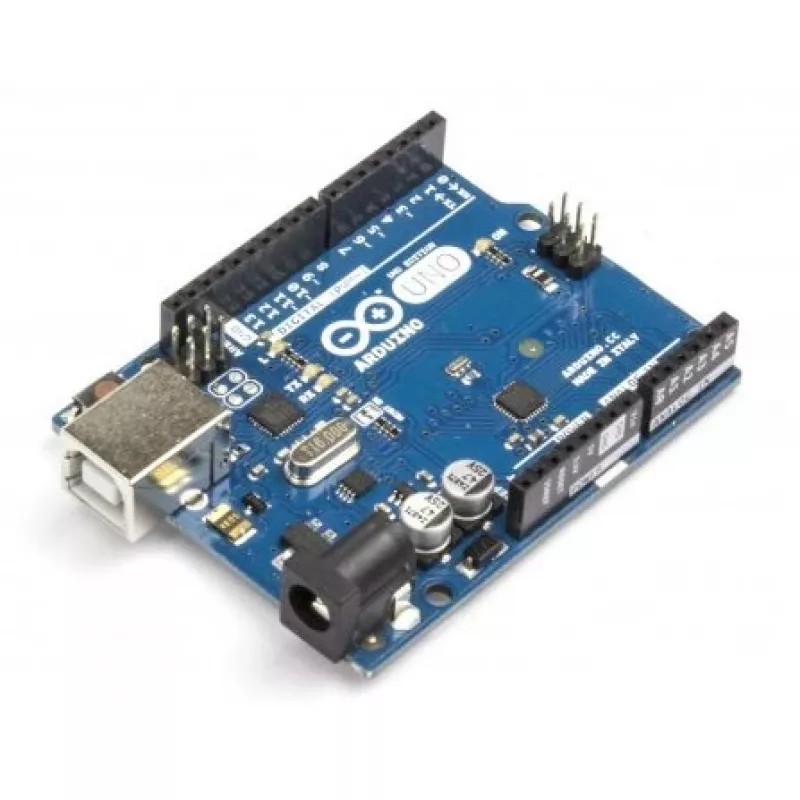

Kūrimo plokštė Arduino UNO SMD Rev3

„Arduino Uno SMD R3“ yra kūrimo plokštė, pagrįsta ATmega328 mikrovaldikliu, veikiančiu 16 MHz dažniu. Ji turi 14 skaitmeninių įvesties / išvesties kontaktų (6 iš jų palaiko PWM), 6 analogines įvestis, 32 KB „flash“ atminties, 2 KB SRAM, 1 KB EEPROM, USB jungtį, maitinimo lizdą, ICSP antraštę ir atstatymo mygtuką. Plokštė maitinama per USB, kintamosios srovės į nuolatinės adapterį arba bateriją ir atitinka RoHS, FCC bei CE standartus. R3 peržiūra pristato ATmega16U2 USB–nuosekliojo prievado keitiklį ir atnaujintą 1.0 kontaktų išdėstymą, išlaikant pagrindines „Arduino Uno“ linijos savybes.

Privalumai

„Arduino UNO SMD Rev3“ siūlo kompaktišką, gerai dokumentuotą platformą su plačia bendruomenės parama ir suderinamumu su „Arduino“ skydais. Jos atnaujintos R3 savybės – ATmega16U2 USB–nuosekliojo prievado lustas, papildomi SDA / SCL ir IOREF kontaktai bei stipresnė atstatymo grandinė – pagerina USB valdymą, I2C prieigą ir skydų suderinamumą. Plokštės 5 V darbinė įtampa, 7–12 V rekomenduojamas nuolatinės srovės įvesties diapazonas ir standartinis formos faktorius daro ją tinkamą prototipų kūrimui ir įterptiesiems projektams.

Tinka

• Mokytis mikrovaldiklių programavimo ir elektronikos
• Kurti jutiklių, pavarų ir interaktyvių projektų prototipus
• Plėtoti mažas automatikos ir valdymo sistemas
• Naudoti standartinius „Arduino“ skydus ir bibliotekas

Pagrindinės specifikacijos

• Mikrovaldiklis: ATmega328
• Laikrodžio dažnis: 16 MHz
• Atmintis: 32 KB „flash“ (ATmega328), 2 KB SRAM, 1 KB EEPROM
• Skaitmeniniai I/O: 14 kontaktų (6 PWM išėjimai)
• Analoginės įvestys: 6
• Darbinė įtampa: 5 V
• Rekomenduojama nuolatinės srovės įvestis: 7–12 V
• Matmenys: 53,4 x 68,6 mm
• Sertifikatai: RoHS, FCC, CE
• Gamintojo dalies numeris (MPN): A000073
• EAN: 8058333490137

Kaip naudoti

Prijunkite „Arduino UNO SMD R3“ prie kompiuterio naudodami USB laidą, kad programuotumėte per „Arduino IDE“, arba tiekkite išorinį maitinimą per nuolatinės srovės lizdą ar tinkamą bateriją rekomenduojamame įtampos diapazone. Įdiekite arba pasirinkite ATmega328 plokštės profilį „Arduino IDE“, parašykite arba įkelkite eskizą, sukompiliuokite ir įkelkite. Naudokite skaitmeninius ir analoginius kontaktus jutikliams, pavaroms ir ryšio sąsajoms; jei reikia, žemo lygio programavimui naudokite ICSP antraštę.

Rekomendacijos

Kūrimo metu ir įkeliant eskizus naudokite USB maitinimą; diegdami autonominiuose įrenginiuose naudokite reguliuojamą 7–12 V nuolatinės srovės adapterį. Laikykitės 5 V loginio lygio prijungtiems moduliams ir skydams, o dėl IOREF suderinamumo skaitykite skydo dokumentaciją. Venkite viršyti absoliučias maksimalias mikrovaldiklio kontaktų ribines vertes.
