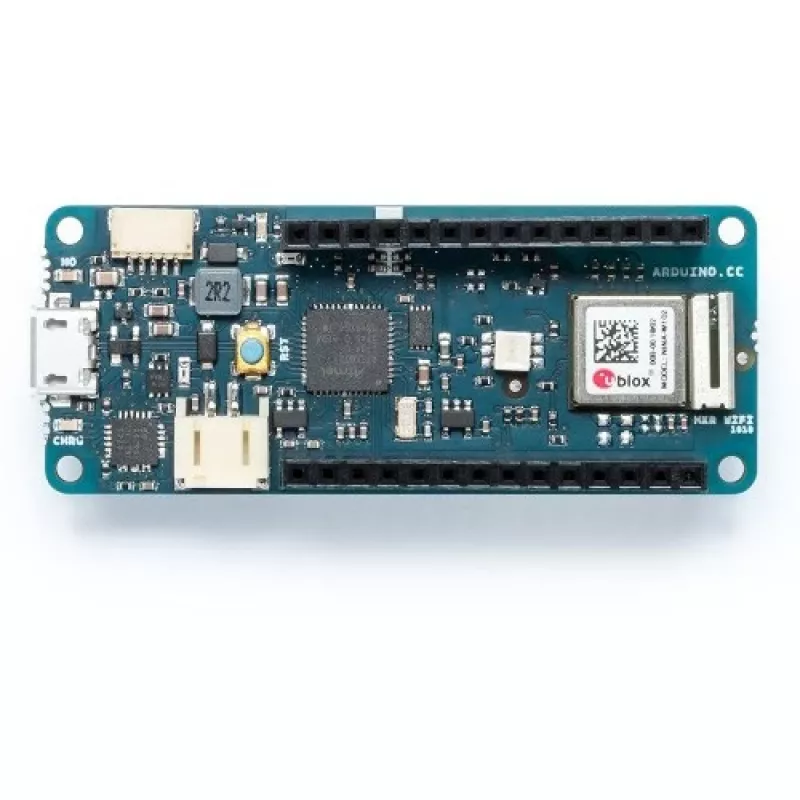

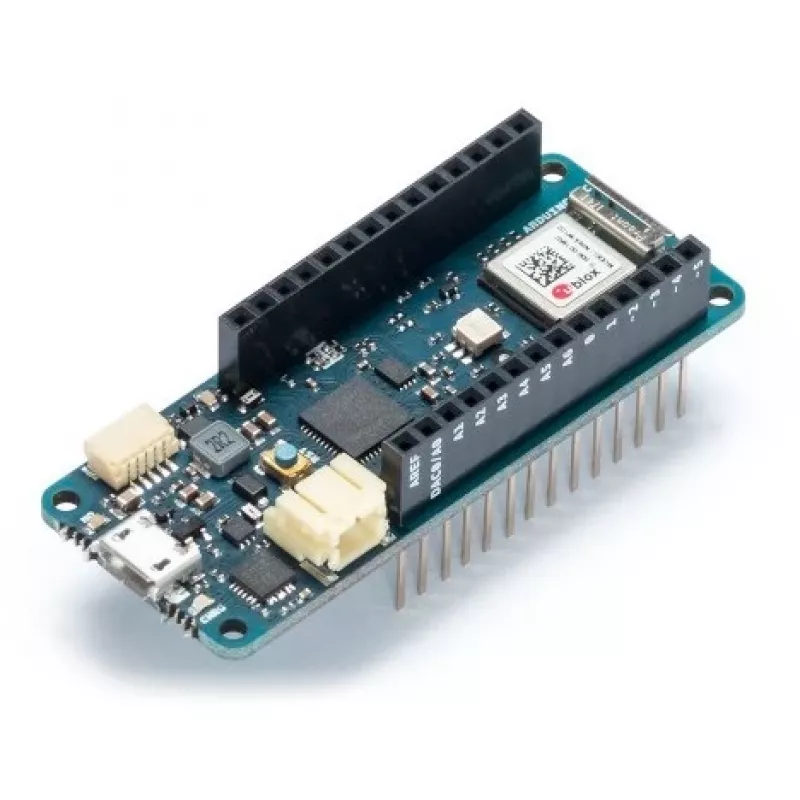

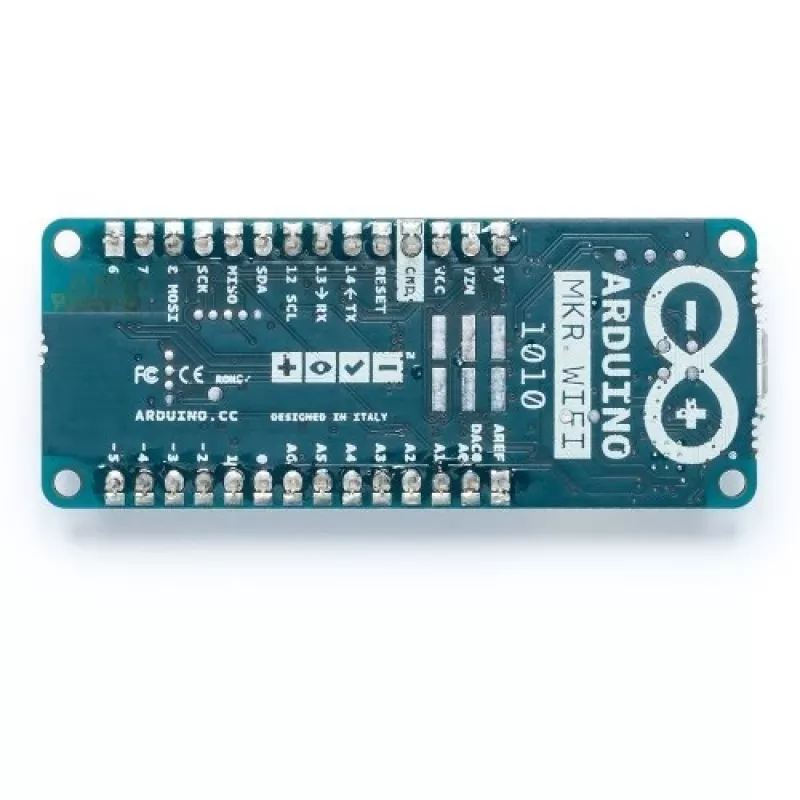

Arduino MKR WiFi 1010 kūrimo plokštė

„Arduino MKR WiFi 1010“ yra kompaktiška kūrimo plokštė, suteikianti „WiFi“ ir „Bluetooth“ ryšį „Arduino“ projektams. Ji sujungia SAMD21 „Cortex-M0+“ 32 bitų mažos galios MCU su U‑BLOX NINA‑W10 (ESP32 pagrindu) moduliu ir ECC508 kriptografinio autentifikavimo lustu, siūlydama 32 bitų apdorojimo galią, mažos galios belaidį ryšį ir saugų SHA-256 pagrindu veikiantį autentifikavimą. Plokštę galima programuoti naudojant „Arduino IDE“, ji palaiko Li-Po baterijos veikimą su automatiniu maitinimo šaltinio perjungimu ir gali būti maitinama per USB prievadą (5 V). Pastaba: plokštė veikia 3,3 V įtampa, o I/O kontaktai neturi būti veikiami aukštesne nei 3,3 V įtampa.

Privalumai

„MKR WiFi 1010“ integruoja „WiFi“ ir „Bluetooth“ mažos energijos ryšį mažame formate, išlaikydama mažą energijos suvartojimą baterijomis maitinamoms daiktų interneto programoms. Ji užtikrina aparatinę saugą per ECC508 kriptografinį lustą, lengvą konfigūravimą ir programavimą per „Arduino Software (IDE)“ bei suderinamumą su kitais „Arduino“ produktais. Įmontuotas Li-Po įkrovimas leidžia veikti iš baterijos arba išorinio 5 V šaltinio su automatiniu perjungimu.

Tinka

• Prototipuoti „WiFi“ ir „Bluetooth“ įgalintus daiktų interneto įrenginius
• Baterijomis maitinami jutiklių mazgai ir nuotolinis stebėjimas
• Saugios prijungtos programos, reikalaujančios SHA-256 autentifikavimo
• Edukaciniai projektai ir „Arduino“ pagrindu sukurti prototipai

Pagrindinės specifikacijos

• Procesorius: SAMD21 „Cortex-M0+“ 32 bitų mažos galios MCU
• Belaidis modulis: U‑BLOX NINA‑W10 (ESP32 pagrindu) 2,4 GHz IEEE 802.11 b/g/n ir „Bluetooth“
• Sauga: ECC508 kriptografinis autentifikavimas (SHA-256)
• Atmintis: 256 KB „Flash“, 32 KB SRAM
• Dažnis: 48 MHz
• Maitinimas: USB 5 V įvestis, Li-Po baterijos palaikymas su įmontuotu įkrovimu ir automatiniu šaltinio perjungimu
• Darbinė įtampa: 3,3 V (I/O maks. 3,3 V)
• Dydis: 25 x 61,5 mm

Kaip naudoti

Įdiekite „Arduino IDE“, pasirinkite „Arduino MKR WiFi 1010“ plokštę ir atitinkamą branduolį, tada prijunkite plokštę prie kompiuterio per USB, kad įkeltumėte eskizus. Naudokite pateiktas „WiFi“ ir „Bluetooth“ bibliotekas tinklo ryšiams ir BLE paslaugoms konfigūruoti. Jei naudojate Li‑Po bateriją, prijunkite ją prie plokštės baterijos jungties; įmontuotas įkroviklis valdo įkrovimą, kai yra išorinis 5 V maitinimas. Laikykitės 3,3 V I/O apribojimo jungdami išorinius jutiklius ar modulius – naudokite lygio keitiklius dvikrypčiam ryšiui su 5 V įrenginiais.

Rekomendacijos

Netaikykite aukštesnės nei 3,3 V įtampos jokiam I/O kontaktui. Saugiam sąsajos sujungimui su 5 V įrenginiais naudokite tinkamą lygio keitimą. Saugiam ryšiui įjunkite kriptografinio autentifikavimo funkcijas ir atnaujinkite programinę įrangą bei bibliotekas.
