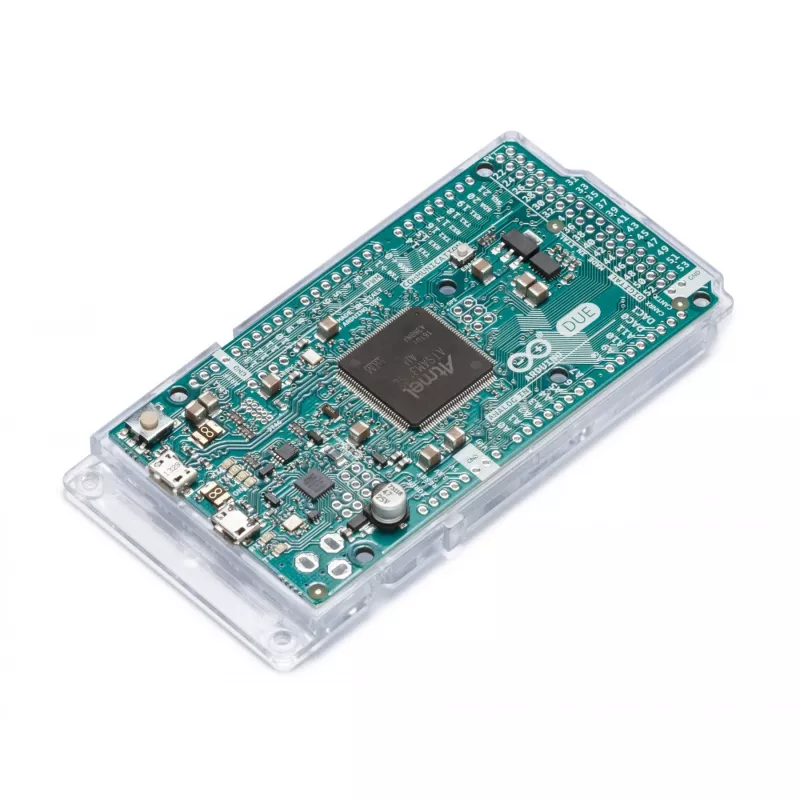

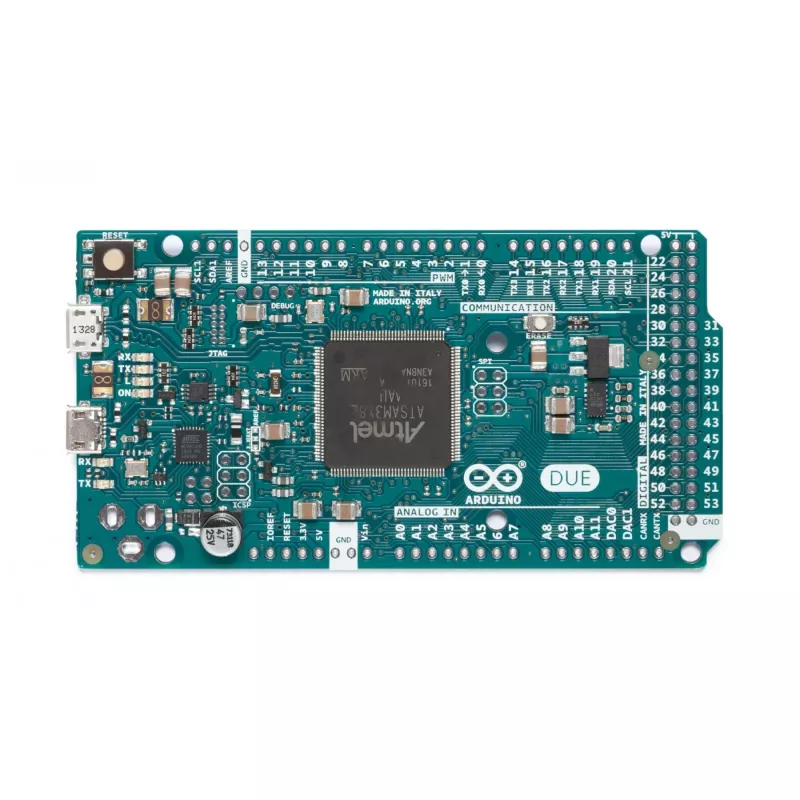

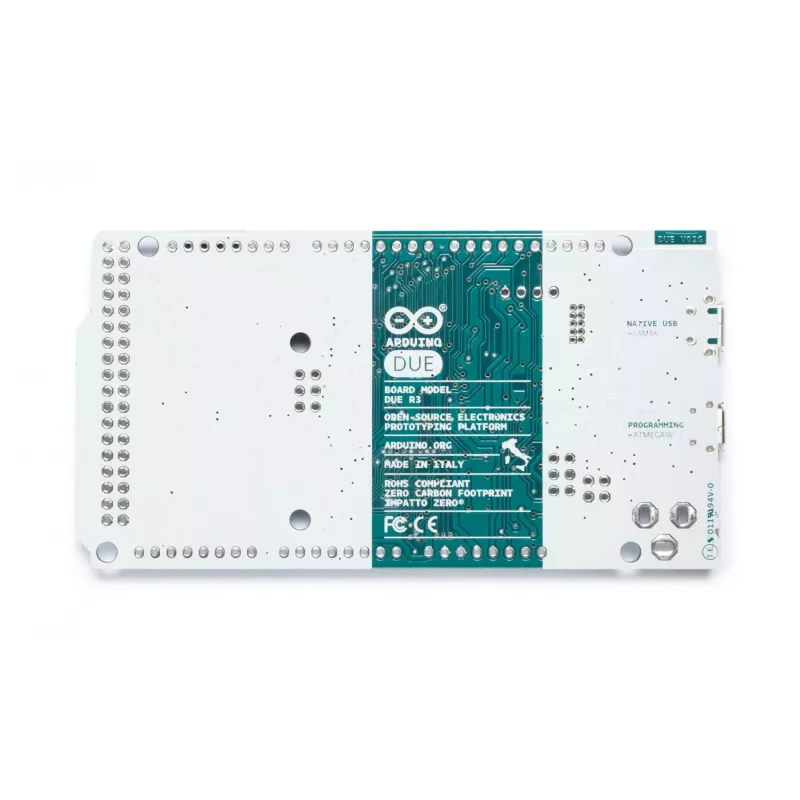

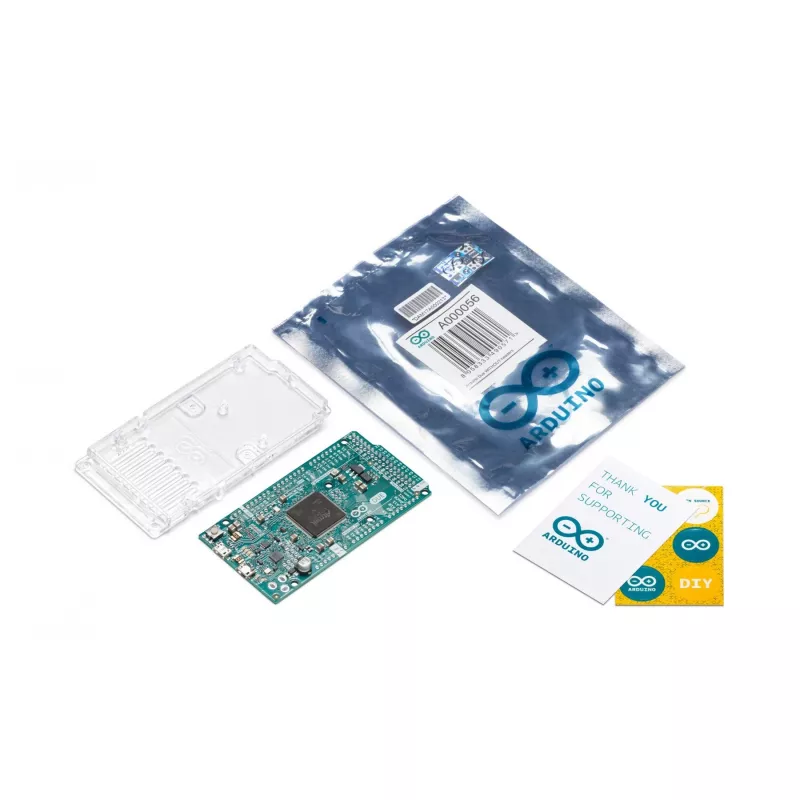

Arduino Due kūrimo plokštė Arduino Due

Arduino Due yra kūrimo plokštė, pagrįsta Atmel SAM3X8E ARM Cortex-M3 mikrovaldikliu, veikiančiu 84 MHz dažniu. Tai pirmoji Arduino plokštė su 32 bitų ARM branduoliu, turinti 512 KB „flash“ atminties ir 96 KB SRAM. Plokštė veikia 3,3 V įtampa, maitinimo įvade priima iki 16 V, matmenys – 101,52 x 53,3 mm, svoris – 36 g. Joje yra reikalingos jungtys ir grandinės, kad būtų galima pradėti kūrimą prijungus mikro-USB laidą, kintamosios srovės į nuolatinę adapterį arba bateriją.

Privalumai

Arduino Due siūlo 32 bitų procesorių, užtikrinantį didesnį našumą, palyginti su 8 bitų Arduino plokštėmis, pakankamai atminties didesnėms programoms, kelis aparatinius nuosekliuosius prievadus ir platų įvesties/išvesties rinkinį, įskaitant 54 skaitmeninius kontaktus, 12 analoginių įėjimų ir 2 DAC išėjimus. Jo USB OTG galimybė ir standartinis 1.0 kontaktų išdėstymas užtikrina suderinamumą su skydais, skirtais 3,3 V veikimui.

Tinka

• Sudėtingiems įterptiesiems projektams, kuriems reikalingas 32 bitų MCU ir daugiau RAM/„flash“ atminties
• Pritaikymams, kuriems reikia kelių nuosekliųjų sąsajų arba USB OTG
• Signalų generavimo ir garso projektams, naudojantiems DAC išėjimus
• Prototipų kūrimui su 3,3 V Arduino skydais, atitinkančiais 1.0 kontaktų išdėstymą

Pagrindinės specifikacijos

• Mikrovaldiklis: Atmel SAM3X8E ARM Cortex-M3
• Laikrodžio dažnis: 84 MHz
• „Flash“ atmintis: 512 KB
• SRAM: 96 KB
• Skaitmeniniai įėjimai/išėjimai: 54 kontaktai (12 gali veikti PWM režimu)
• Analoginiai įėjimai: 12
• DAC išėjimai: 2
• Aparatiniai UART: 4
• Sąsajos: USB OTG, SPI antraštė, JTAG antraštė, 2 TWI
• Darbinė įtampa: 3,3 V (įvesties / išvesties maks. 3,3 V)
• Maksimali maitinimo įtampa: 16 V
• Matmenys: 101,52 x 53,3 mm; Svoris: 36 g

Kaip naudoti

Prijunkite Arduino Due prie kompiuterio naudodami mikro-USB laidą, kad galėtumėte programuoti ir maitinti plokštę, arba maitinkite ją kintamosios srovės į nuolatinę adapteriu arba tinkama baterija, kad galėtumėte naudoti autonominiuose projektuose. Naudokite Arduino IDE arba suderinamus kūrimo įrankius, kad kompiliuotumėte ir įkeltumėte eskizus. Prijunkite skydus ir išorinius įrenginius, veikiančius 3,3 V įtampa ir atitinkančius 1.0 kontaktų išdėstymą: TWI sąsajai raskite SDA/SCL šalia AREF ir paisykite IOREF kontakto, skirto skydo įtampos derinimui. Netiekite į įvesties / išvesties kontaktus aukštesnės nei 3,3 V įtampos.

Rekomendacijos

Užtikrinkite, kad visi prijungti skydai ir išorinės grandinės būtų atsparūs 3,3 V įtampai. Sąsajai su 5 V įrenginiais naudokite lygio keitiklius ir laikykitės didžiausios leistinos įvesties / išvesties įtampos, kad nepažeistumėte plokštės.
