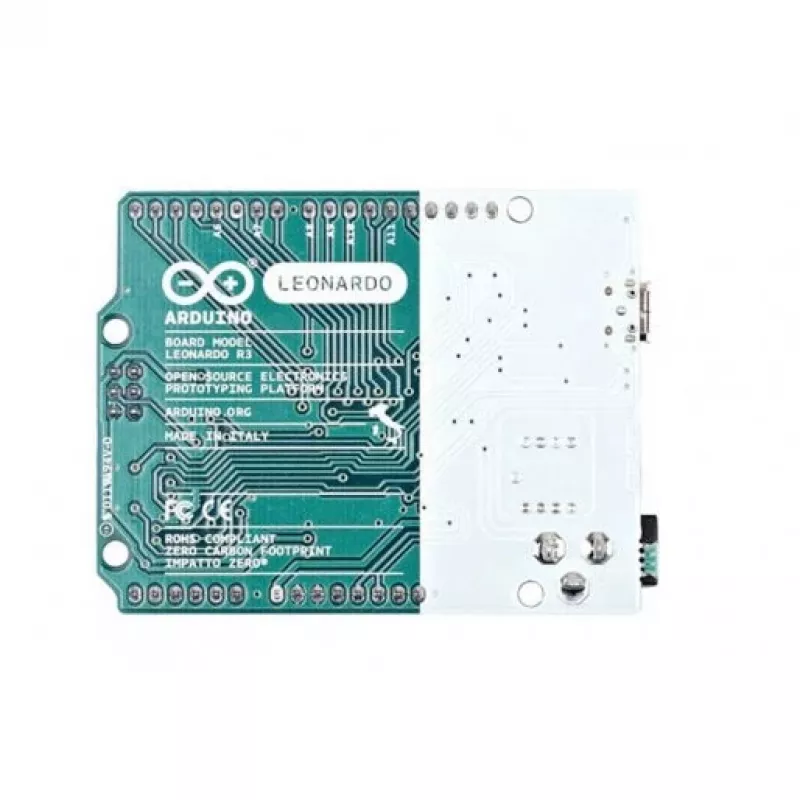

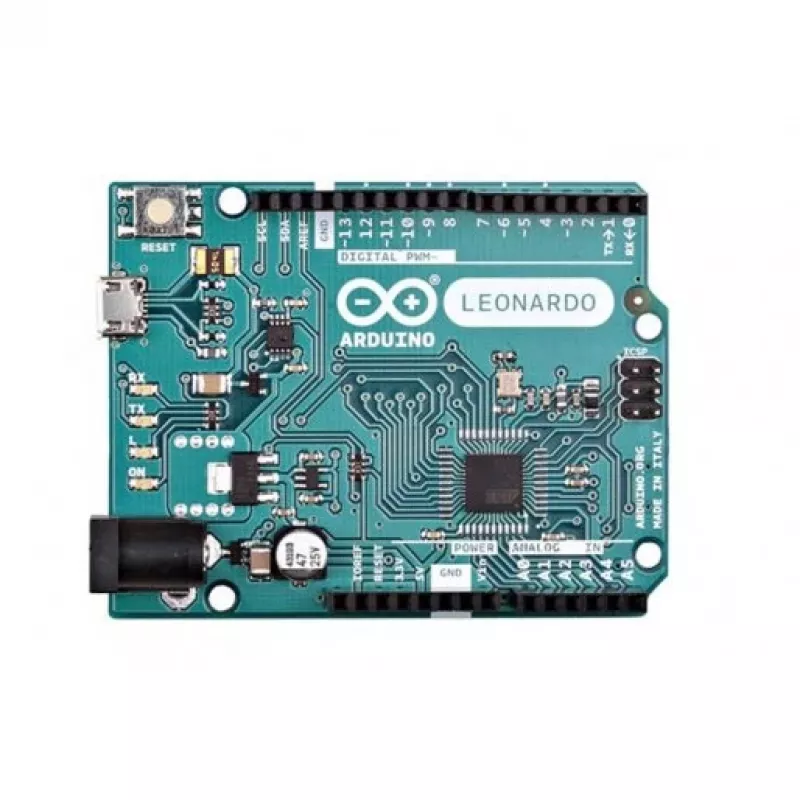

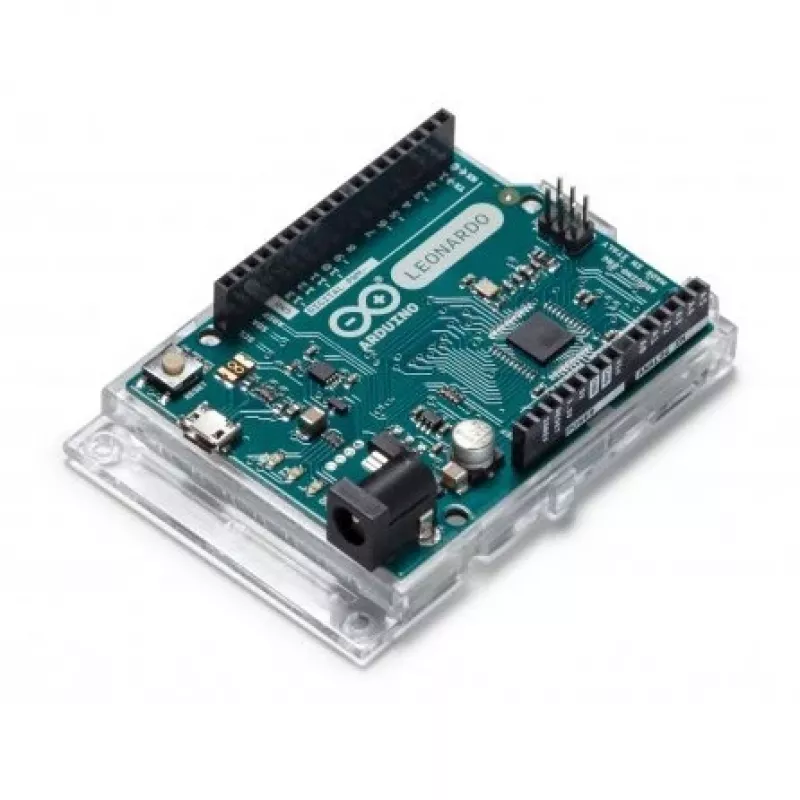

Plėtros plokštė Arduino Leonardo

„Arduino Leonardo“ yra plėtros plokštė, pagrįsta ATmega32u4 mikrovaldikliu, veikiančiu 16 MHz dažniu. Ji turi 20 skaitmeninių įvesties / išvesties kontaktų (7 iš jų palaiko PWM), 12 analoginių įėjimų, 32 KB „flash“ atminties, 2,5 KB SRAM ir 1 KB EEPROM. Plokštėje yra „micro USB“ jungtis, maitinimo lizdas, ICSP antraštė ir atstatos mygtukas; ją galima maitinti per USB, kintamosios srovės į nuolatinę adapterį arba bateriją. Integruotas USB ryšys leidžia „Leonardo“ prisistatyti prijungtam kompiuteriui kaip virtualų COM prievadą, taip pat kaip USB HID įrenginius, pvz., klaviatūrą ar pelę.

Privalumai

„Leonardo“ ATmega32u4 su natūralia USB sąsaja pašalina papildomo USB į nuoseklųjį procesoriaus poreikį, supaprastindama dizainą ir įgalindama tiesioginį USB įrenginio emuliavimą. Kompaktiški matmenys (53,3 x 68,6 mm) ir mažas svoris (apie 20 g) daro plokštę patogią įterptiniams ir nešiojamiems projektams. Standartinės maitinimo specifikacijos (veikia esant 5 V, rekomenduojama įėjimo įtampa 7–12 V) ir įprastinės sąsajos (skaitmeninės, analoginės, ICSP) užtikrina suderinamumą su esamais „Arduino“ išplėtimo moduliais ir daugeliu periferinių įrenginių.

Tinka

• USB HID projektams (klaviatūros, pelės emuliacija)
• Mikrovaldiklių įrenginių prototipų kūrimui
• Švietimo elektronikos ir dirbtuvių užsiėmimams
• Įterptiniams projektams, kuriems reikia kompaktiškų, mažo svorio plokščių

Pagrindinės specifikacijos

• Mikrovaldiklis: ATmega32u4
• Laikrodžio dažnis: 16 MHz
• „Flash“: 32 KB; SRAM: 2,5 KB; EEPROM: 1 KB
• Skaitmeniniai įvesties / išvesties: 20 kontaktų (7 PWM išėjimai)
• Analoginiai įėjimai: 12
• Veikimo įtampa: 5 V
• Įėjimo įtampa (rekomenduojama): 7–12 V; maksimali vardinė įėjimo įtampa iki 20 V
• Sąsajos: „micro USB“, maitinimo lizdas, ICSP antraštė, atstatos mygtukas
• Matmenys: 53,3 x 68,6 mm; Svoris: ~20 g
• Gamintojas: „Arduino“; MPN: A000057; EAN: 8058333491141

Kaip naudoti

Prijunkite „Leonardo“ prie kompiuterio naudodami „micro USB“ kabelį, kad programuotumėte naudodami „Arduino IDE“ ir suteiktumėte maitinimą. Arba tiekite maitinimą per cilindrinį maitinimo lizdą arba tinkamą bateriją rekomenduojamoje įtampos ribose. Pasirinkite tinkamą plokštę ir prievadą IDE, įkelkite eskizus kaip įprasta ir naudokite turimus skaitmeninius bei analoginius kontaktus jutikliams, vykdikliams ir ryšiui. Naudojant USB HID funkcijas, sukonfigūruokite eskizą taip, kad jis imituotų klaviatūros ar pelės elgseną; plokštė bus atpažinta kaip pasirinktas įrenginys, kai bus prijungta.

Rekomendacijos

Naudokite stabilų 7–12 V maitinimo šaltinį, kai maitinate per cilindrinį lizdą, ir venkite tiekti įtampą, viršijančią plokštės vardinę maksimalią. Kad USB HID veiktų patikimai, išbandykite įrenginio atpažinimą tiksliniame kompiuteryje ir įsitikinkite, kad eskizai tinkamai apdoroja USB pakartotinį prijungimą bei įvesties įvykių „debouncing“.
