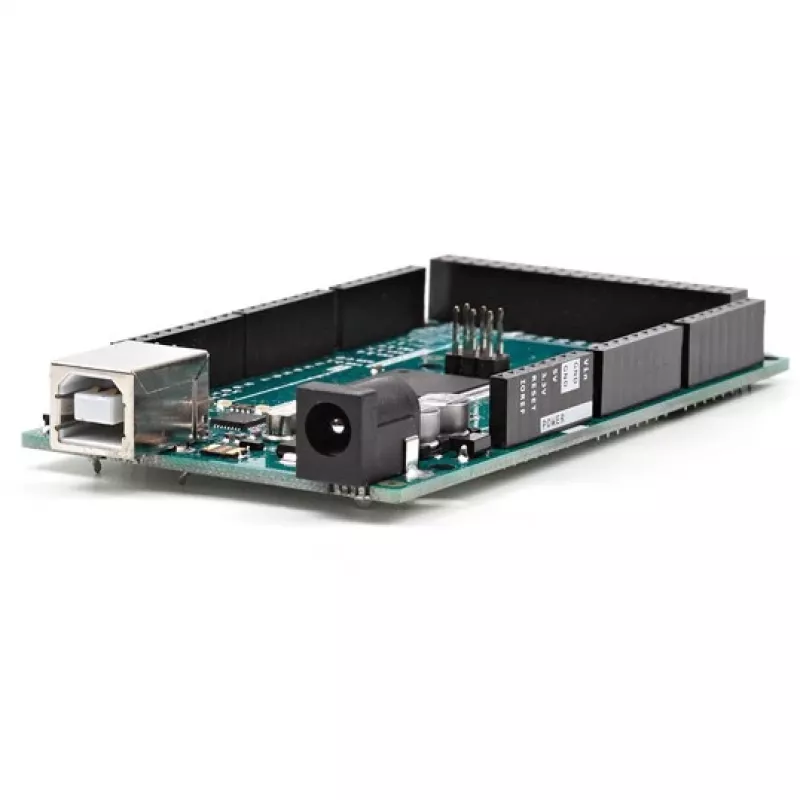

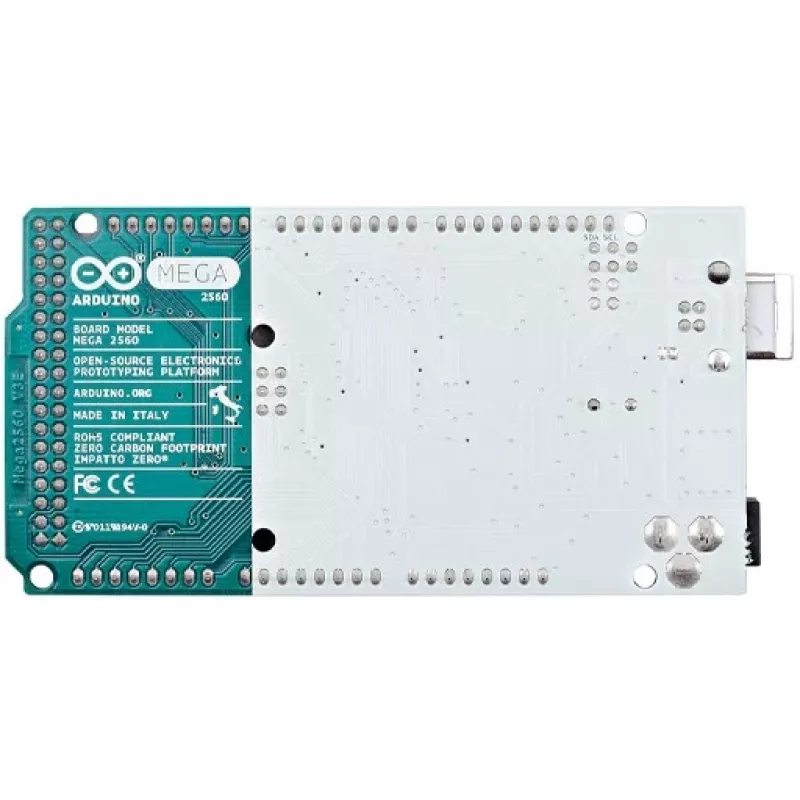

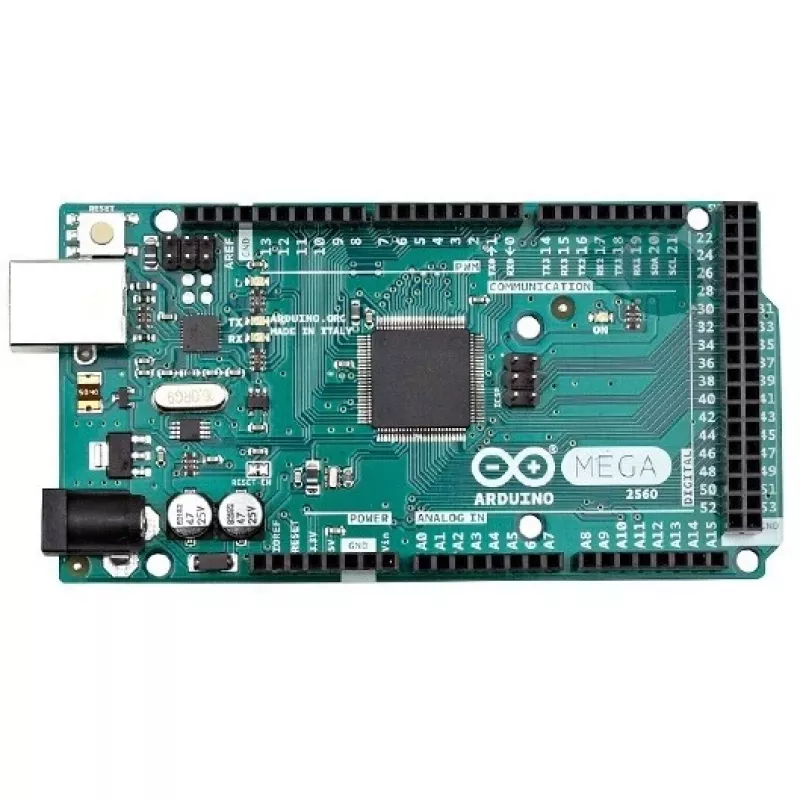

Plėtros plokštė Arduino ATmega2560 16 MHz

Arduino Mega 2560 yra mikrovaldiklio plokštė, pagrįsta ATmega2560. Ji siūlo 54 skaitmeninius įvesties/išvesties kaiščius (15 iš jų gali būti naudojami kaip PWM išėjimai), 16 analoginių įvesčių, 4 aparatinius nuosekliuosius prievadus (UART), 16 MHz kvarcinį generatorių, USB jungtį, maitinimo lizdą, ICSP antraštę ir atstatymo mygtuką. Plokštėje yra reikalinga grandinė mikrovaldikliui palaikyti ir ji gali būti maitinama per USB, kintamosios srovės į nuolatinės adapterį arba bateriją. Mega 2560 yra suderinama su dauguma skydų, sukurtų ankstesnėms Arduino plokštėms, tokioms kaip Duemilanove ar Diecimila.

Privalumai

Mega 2560 siūlo didelį skaitmeninių ir analoginių I/O kaiščių skaičių, tinkamą sudėtingiems projektams, kelis aparatinius nuosekliuosius prievadus vienalaikiam nuosekliam ryšiui ir platų skydų suderinamumą. Joje naudojamas ATmega16U2 USB į nuoseklųjį keitiklis (ankstesnėse versijose naudotas ATmega8U2), pagerinantis USB sąsają ir suteikiantis lengvesnius programinės įrangos atnaujinimus. 3 versija prideda papildomus SDA ir SCL kaiščius šalia AREF, IOREF ir rezervuotą kaištį šalia RESET geresniam skydų įtampos suderinamumui bei stipresnę atstatymo grandinę.

Pagrindinės specifikacijos

• Mikrovaldiklis: ATmega2560
• Skaitmeniniai I/O kaiščiai: 54 (15 PWM išėjimai)
• Analoginės įvestys: 16
• Aparatiniai nuoseklieji prievadai: 4 (UART)
• Laikrodžio dažnis: 16 MHz
• USB sąsaja: ATmega16U2 (ankstesnės versijos: ATmega8U2)
• Maitinimo parinktys: USB, kintamosios srovės į nuolatinės adapteris, baterija
• Antraštės ir jungtys: maitinimo lizdas, ICSP antraštė, atstatymo mygtukas
• Suderinamumas: skydai, skirti Arduino Duemilanove/Diecimila; patobulintas kaiščių išdėstymas (SDA, SCL, IOREF) R3 versijoje

Kaip naudoti

Prijunkite Mega 2560 prie kompiuterio USB kabeliu, kad programuotumėte ir maitintumėte plokštę, arba tiekite maitinimą naudodami tinkamą kintamosios srovės į nuolatinės adapterį arba bateriją. Įdiekite Arduino IDE arba suderinamą programinę įrangą savo kompiuteryje, pasirinkite Arduino Mega 2560 plokštės tipą ir teisingą nuoseklųjį prievadą, tada įkelkite eskizus per USB jungtį. Naudokite skaitmeninius ir analoginius kaiščius pagal savo grandinės poreikius, atkreipdami dėmesį į PWM palaikančius kaiščius ir turimus UART prievadus nuosekliems įrenginiams. Naudodami skydus, patikrinkite įtampos suderinamumą ir SDA/SCL arba IOREF kaiščių buvimą, jei jų reikalauja skydas.

Rekomendacijos

Patikimam veikimui naudokite stabilų 5 V maitinimo šaltinį ir įsitikinkite, kad skydai yra suderinami su Mega 2560 kaiščių išdėstymu (R3 versijoje yra SDA, SCL ir IOREF). Atnaujinkite USB tvarkykles ir Arduino IDE bei laikykitės mikrovaldiklio duomenų lapo apribojimų įtampai ir srovei I/O kaiščiuose.
