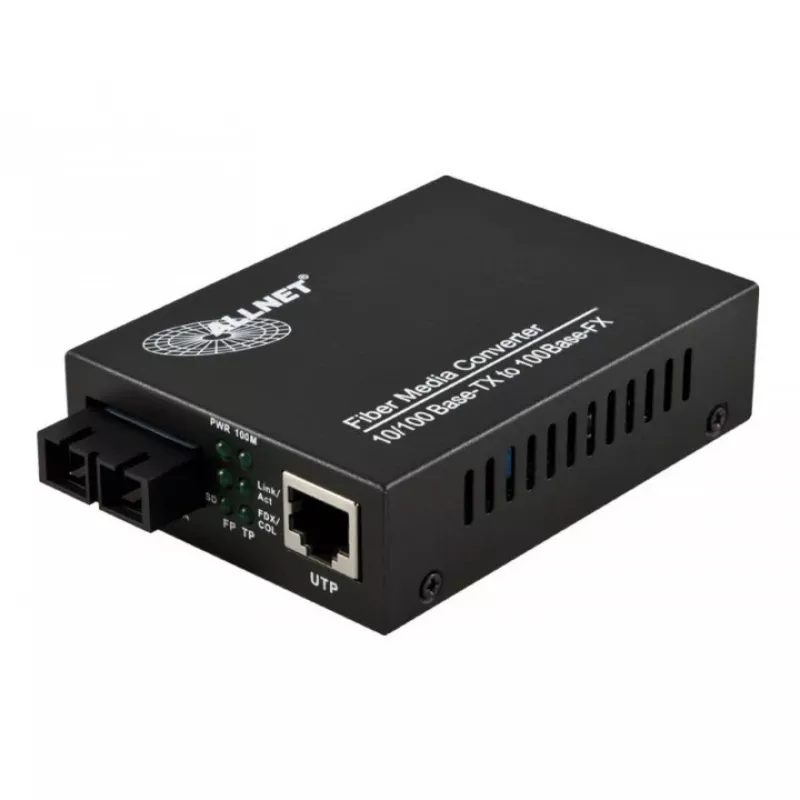

Tinklo medijos keitiklis ALLNET ALL-MC106-SC-SM

ALLNET ALL-MC106-SC-SM yra vienmodis tinklo medijos keitiklis, skirtas sujungti „Fast Ethernet“ varinį ir vienmodį šviesolaidinį ryšį. Šis kompaktiškas juodos spalvos įrenginys, atitinkantis IEEE 802.3 standartus, turi vieną RJ-45 „Fast Ethernet“ prievadą ir vieną SC šviesolaidžio prievadą, veikiantį 10/100 Mbit/s sparta. Maksimalus šviesolaidžio atstumas siekia iki 20 000 m, o darbinė bangos ilgis – 1310 nm, užtikrinant ilgų nuotolių laidinį ryšį, sunaudojant tik 2,5 W ir turint LED indikatorius, rodančius ryšio, maitinimo ir greičio būseną.

Privalumai

Medijos keitiklis palaiko tiek 10, tiek 100 Mbit/s Ethernet duomenų perdavimo spartą ir atitinka įprastas IEEE 802.3 specifikacijas, todėl jį galima lengvai integruoti į esamus tinklus. SC šviesolaidžio jungtis ir vienmodė konstrukcija užtikrina patikimą ilgų nuotolių perdavimą iki 20 km. Mažas energijos suvartojimas ir paprasti LED būsenos indikatoriai leidžia lengvai stebėti ir valdyti įrenginį be papildomos įrangos. Kompaktiškas, lengvas juodas korpusas palengvina montavimą ribotose erdvėse.

Tinka

• „Fast Ethernet“ tinklo išplėtimui dideliais atstumais naudojant vienmodį šviesolaidį
• Atskirų tinklo segmentų sujungimui tarp pastatų ar vietovių
• Varinių jungčių keitimui šviesolaidžiais, kai reikalinga elektromagnetinė izoliacija ar didesnis atstumas
• Mažų biurų, mažmeninės prekybos ar pramoninių tinklo įrenginių, kuriems reikalinga viena šviesolaidžio jungtis

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 100 Mbit/s
• Ethernet LAN prievadai: 1 × RJ-45 („Fast Ethernet“)
• Šviesolaidžio prievadai: 1 × SC (vienmodis)
• Palaikomos Ethernet duomenų perdavimo spartos: 10/100 Mbit/s
• Maksimalus šviesolaidžio perdavimo atstumas: iki 20 000 m
• Darbinė bangos ilgis: 1310 nm
• Energijos suvartojimas: 2,5 W
• Gaminio spalva: Juoda
• Svoris: 0,23 kg

Kaip naudoti

Įdiekite ALLNET ALL-MC106-SC-SM, prijungdami RJ-45 Ethernet kabelį prie „Fast Ethernet“ prievado, o vienmodį šviesolaidį – prie SC jungties. Prijunkite tinkamą maitinimą ir stebėkite LED indikatorius, kad patvirtintumėte maitinimo, ryšio ir greičio būseną. Jei reikia, sukonfigūruokite prijungtus tinklo įrenginius reikiamai 10/100 Mbit/s veikimui ir dvipusio ryšio nustatymams. Įrenginį pastatykite sausoje, be dulkių aplinkoje ir laikykitės vietinių įžeminimo bei kabelių valdymo geriausios praktikos, kad išlaikytumėte ryšio stabilumą.

Rekomendacijos

Naudokite tinkamos kokybės vienmodį šviesolaidį ir užtikrinkite švarias SC jungtis, kad išlaikytumėte signalo vientisumą dideliais atstumais. Patikrinkite šviesolaidžio ryšio biudžetą ir bangos ilgio suderinamumą (1310 nm) su kita šviesolaidine įranga. Kad įrenginys veiktų patikimai, venkite ekstremalių temperatūrų, užtikrinkite tinkamą vėdinimą ir periodiškai tikrinkite jungtis bei kabelius.
