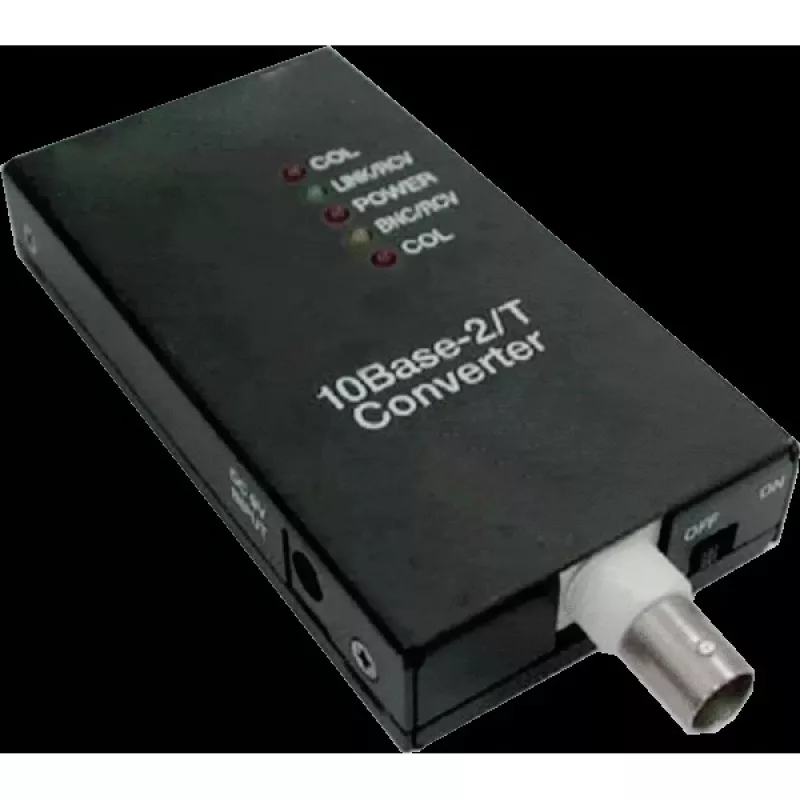

Medijos keitiklis ALLNET ALL0500v3, skirtas 10BASE-T (RJ45) į 10BASE-2 (BNC)

ALLNET ALL0500v3 yra medijos keitiklis, sukurtas sujungti 10BASE-T (UTP eternetas per RJ45) ir 10BASE-2 (koaksialinis per BNC) fizinius sluoksnius. Įrenginys leidžia integruoti senus koaksialinio eterneto segmentus su šiuolaikiniais vytos poros tinklais nekeičiant tinklo protokolų, leidžiant skirtingų kabelių tipų įrenginiams bendrauti 10 Mbps sparta. Jis skirtas situacijoms, kai reikia išlaikyti esamą koaksialinę infrastruktūrą, pridedant ar diagnozuojant RJ45 prijungtą įrangą.

Privalumai

ALLNET ALL0500v3 suteikia paprastą fizinį tiltą tarp RJ45 ir BNC sąsajų, leidžiantį toliau naudoti koaksialinius segmentus kartu su UTP kabeliais. Jo tiesioginis funkcionalumas sutelktas į skaidrų 1 sluoksnio konvertavimą 10 Mbps sparta, kuris padeda išsaugoti esamą tinklo topologiją ir įrenginio konfigūraciją. Keitiklis sumažina poreikį pertvarkyti ar keisti veikiančius koaksialinius kabelius ir palaiko diagnostinę prieigą prie senų segmentų iš šiuolaikinių eterneto prievadų.

Tinka

• 10BASE-T įrenginių prijungimui prie esamų 10BASE-2 koaksialinių tinklų
• Mažų senų eterneto segmentų išplėtimui ar sujungimui be protokolų konvertavimo
• Koaksialinių eterneto instaliacijų lauko diagnostikai ir priežiūrai naudojant RJ45 turinčius įrankius
• Laikinam ar nuolatiniam mišrių kabelių aplinkų integravimui 10 Mbps sparta

Pagrindinės specifikacijos

• Palaikomi eterneto standartai: 10BASE-T į 10BASE-2 konvertavimas
• Fizinės sąsajos: RJ45 (UTP) ir BNC (koaksialinis)
• Duomenų perdavimo sparta: 10 Mbps (pusdupleksinis/visiškas dupleksas nustatomas pagal linijos galinius taškus)
• Protokolo elgsena: skaidrus 1 sluoksnio medijos konvertavimas be protokolo vertimo
• Maitinimas ir montavimas: kompaktiškas formos faktorius, tinkamas linijiniam arba prie stovo tvirtinamam išdėstymui (dėl tikslių maitinimo reikalavimų žr. gamintojo dokumentaciją)

Kaip naudoti

Prijunkite ALLNET ALL0500v3 RJ45 prievadą prie UTP eterneto kabelio iš komutatoriaus, šakotuvo ar įrenginio, o BNC jungtį prijunkite prie koaksialinio 10BASE-2 segmento. Užtikrinkite tinkamą koaksialinės linijos užbaigimą ir įžeminimą pagal standartines 10BASE-2 praktikas. Maitinkite keitiklį pagal gamintojo nurodymus ir patikrinkite linijos/veiklos indikatorius, jei yra. Keitiklis veikia skaidriai fiziniame sluoksnyje, todėl programinės įrangos konfigūracijos nereikia; tinklo įrenginiai išlaiko esamus IP ir MAC nustatymus.

Rekomendacijos

Keitiklį naudokite tik 10 Mbps eterneto aplinkose ir užtikrinkite, kad koaksialiniai segmentai būtų tinkamai užbaigti abiejuose galuose, kad būtų išvengta signalo atspindžių. Integruojant mišrius kabelius, patikrinkite, ar laikomasi susidūrimų domėno aspektų ir 10BASE-2 kabelių ilgio ribojimų. Dėl montavimo ir maitinimo detalių žr. ALLNET gaminio dokumentaciją.
