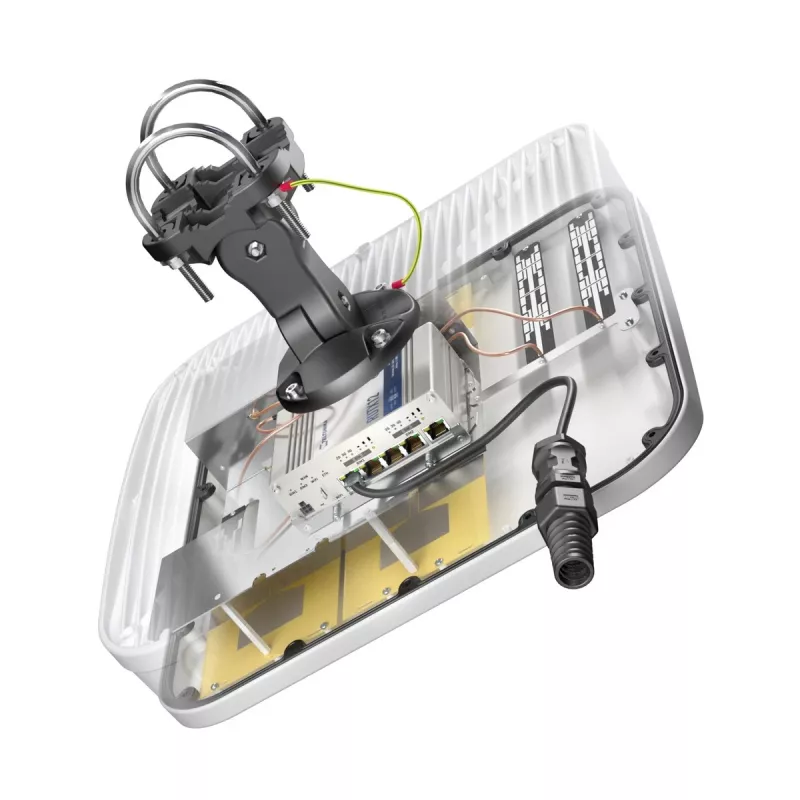

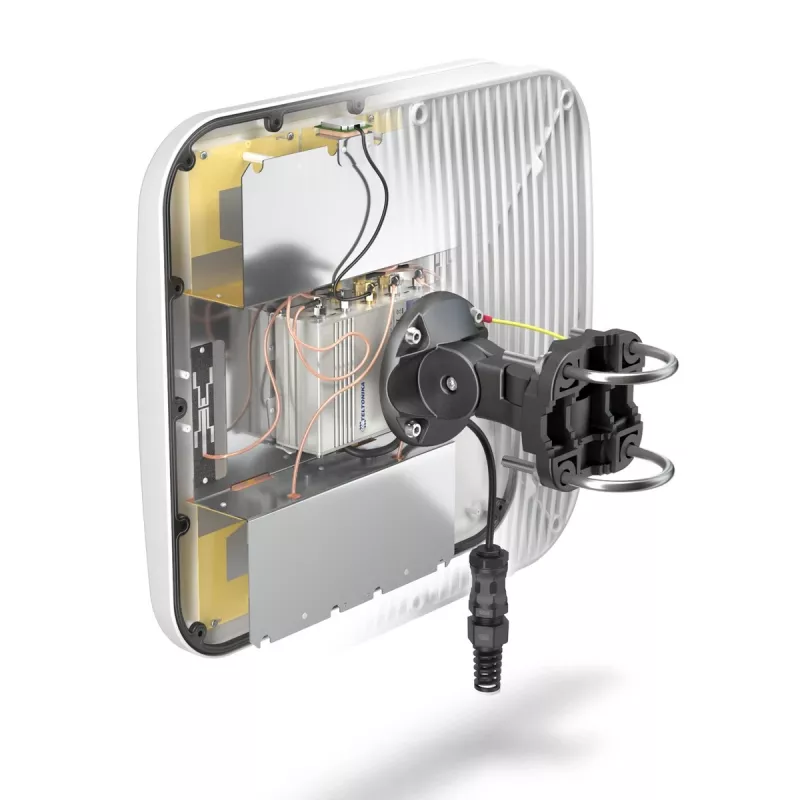

Kryptinė antena QuWireless AX12M

QuWireless AX12M yra kryptinė kelių dažnių juostų antenos sistema, sujungianti LTE MIMO galimybes su integruotu „Wi‑Fi“, GPS ir „Bluetooth“ priėmimu. Su didžiausiu 6 dBi stiprinimu ir vertikaliąja poliarizacija, ji apima platų korinio ir belaidžio ryšio dažnių diapazoną (0,694–0,96 / 1,7–2,2 / 2,2–2,7; 2,4–2,5 / 4,7–6 GHz), kad pagerintų ryšio našumą lauko įrenginiuose. Įrenginys tiekiamas atspariame oro sąlygoms korpuse, kurio matmenys 392 mm (plotis ir gylis) ir 99 mm (aukštis), ir skirtas naudoti su PoE/LAN jungtimis. Antenos konstrukcija leidžia korpuso viduje įmontuoti Teltonika RUTX12 arba RUTX14 maršrutizatorius, sukuriant integruotą „viskas viename“ sprendimą mobiliesiems ir stacionariesiems tinklo diegimams.

Privalumai

AX12M integruoja MIMO 4x4 kelių dažnių juostų LTE kryptinius elementus kartu su dviejų dažnių juostų „Wi‑Fi“ įvairiakrypčiais elementais bei GPS ir „Bluetooth“ priėmimu, todėl sumažėja kelių atskirų antenų poreikis ir supaprastėja lauko diegimas. Kelių dažnių juostų aprėptis užtikrina suderinamumą su daugybe korinio ir belaidžio ryšio juostų, o 6 dBi stiprinimas pagerina kryptinio ryšio kokybę. Korpusas leidžia viduje montuoti suderinamą maršrutizatorių, suteikiant kompaktišką, oro sąlygoms atsparų paketą, tinkamą pramoniniams, vaizdo stebėjimo ir viešosios prieigos taškų sprendimams.

Tinka

• Lauko koriniam ryšiui mobiliosiose ir stacionariosiose instaliacijose
• Pramoninėms ir nuotolinėms vietovėms interneto prieigai
• Vaizdo stebėjimo (CCTV) ir apsaugos perdavimo linijoms
• Viešiesiems prieigos taškams ir vietovių belaidžio ryšio aprėpčiai
• Instaliacijoms, kurioms reikia integruoto maršrutizatoriaus ir antenos korpuso

Pagrindinės specifikacijos

• Dažnių aprėptis: 0,694–0,96 / 1,7–2,2 / 2,2–2,7; 2,4–2,5 / 4,7–6 GHz
• Antenos stiprinimas: iki 6 dBi
• Poliarizacija: vertikalioji
• Integruotų antenų tipai: LTE MIMO kryptinė (4x), „Wi‑Fi“ dviejų dažnių juostų įvairiakryptė, GPS, „Bluetooth“
• Palaiko suderinamų maršrutizatorių vidinį montavimą (skirta Teltonika RUTX12/RUTX14)
• PoE/LAN jungties palaikymas
• Matmenys (apytiksliai): 392 mm plotis × 392 mm gylis × 99 mm aukštis
• Spalva: balta
• Svoris: 3,7 kg

Kaip naudoti

AX12M montuokite tinkamoje lauko vietoje, kurioje būtų aiškus matymo laukas į tikslinę korinio arba „Wi‑Fi“ infrastruktūrą. Sumontuokite suderinamą maršrutizatorių korpuso viduje, vadovaudamiesi gamintojo instrukcijomis dėl įrenginio tvirtinimo ir PoE/LAN kabelių tiesimo per sandarias įvadines angas. Prijunkite LTE modemo SMA laidus arba MIMO jungtis pagal poreikį ir, jei reikia, prijunkite išorines jungtis GPS arba „Bluetooth“ antenoms. Įsitikinkite, kad kabelių sandarikliai ir tarpinės yra tinkamai užveržti, kad būtų išlaikytas korpuso atsparumas oro sąlygoms. Po įrengimo patikrinkite signalo lygius ir sureguliuokite padėtį, kad optimizuotumėte kryptinio LTE veikimą.

Rekomendacijos

Geriausiems rezultatams pasiekti anteną statykite aukštose vietose ir venkite kliūčių. Naudojant su viduje įmontuotu suderinamu maršrutizatoriumi, patikrinkite, ar maršrutizatoriaus antenų jungtys atitinka AX12M jungčių išdėstymą ir ar visi sandarikliai tinkamai užveržti, kad būtų išlaikyta apsauga nuo oro sąlygų. Sunkomis lauko sąlygomis periodiškai tikrinkite jungtis ir tvirtinimo įrangą dėl korozijos ar atsilaisvinimo.
