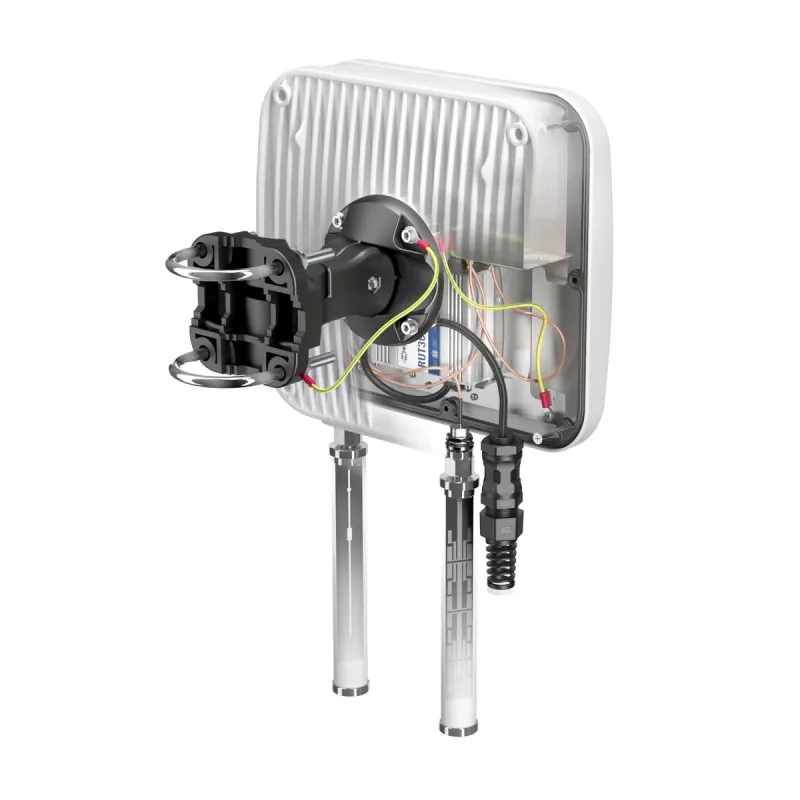

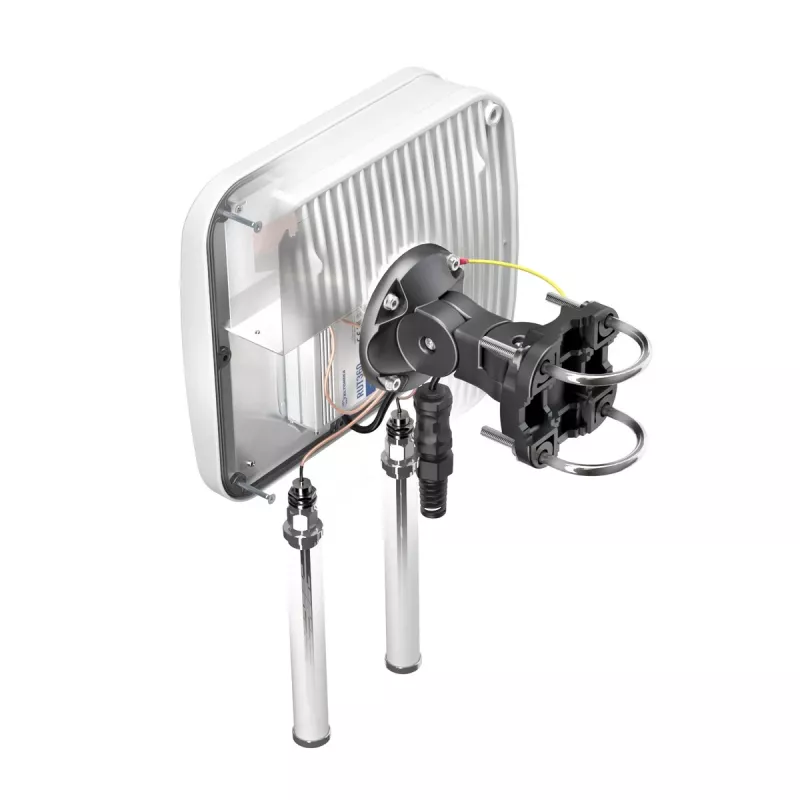

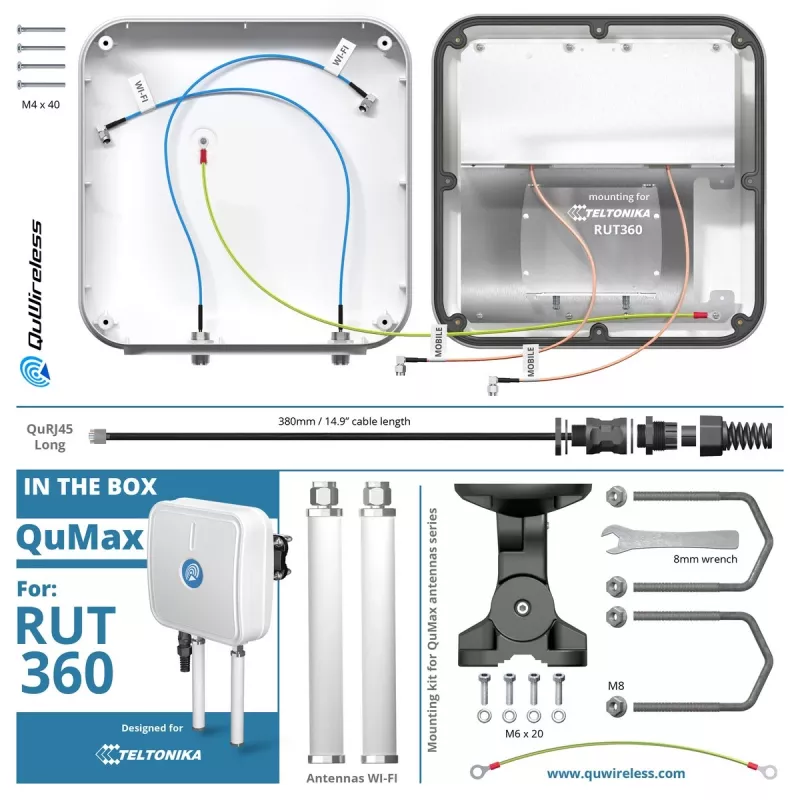

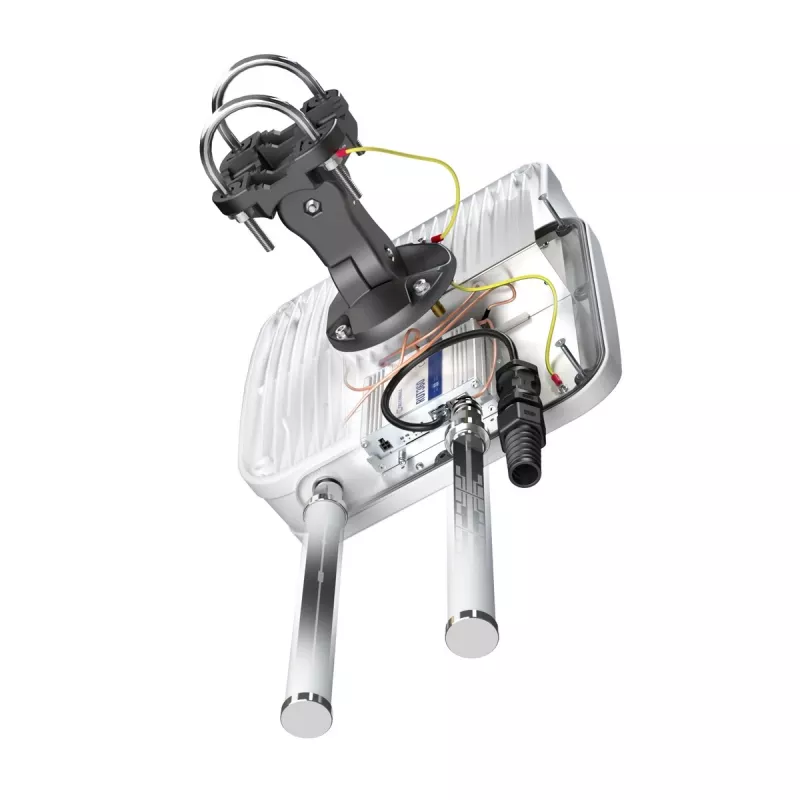

Kryptinė tinklo antena QuWireless QuMax A360M — kryptinė PoE/LAN antena, 0,694–2,7 GHz juostos, 4–6 dBi stiprinimas, vertikali poliarizacija

QuWireless QuMax A360M yra kryptinė tinklo antena, skirta PoE/LAN ryšiui ir sufokusuotam belaidžiam padengimui. Ji palaiko kelis dažnių diapazonus — 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz ir 2,4–2,5 GHz juostą — ir užtikrina vertikalią poliarizaciją su stiprinimo lygiais iki 6 dBi. Kompaktiškas korpusas (272×96×276 mm) integruoja IP67 klasės lauko korpusą su vieta įdiegti suderinamus maršruto parinktuvus ir apima RJ-45 LAN kabelį, kad būtų lengva integruoti į PoE/LAN diegimus. Antena skirta stacionariems lauko įrengimams, kur reikalingas kryptinis signalo koncentravimas ir kelių juostų palaikymas.

Privalumai

QuMax A360M sujungia kelių juostų palaikymą su kryptiniu veikimu, leidžiančiu užtikrinti stabilų ryšį LTE ir 2,4 GHz Wi‑Fi juostose viename, oro sąlygoms atspariame įrenginyje. Vertikali poliarizacija ir pasirenkami stiprinimo lygiai optimizuoja signalo priėmimą ir perdavimą ilgų nuotolių ryšiams. Pridedamas RJ-45 LAN kabelis ir specialus korpusas montuotojo įrangai supaprastina diegimą ir sumažina išorinių kabelių trasas. Kompaktiškas dydis ir patikima konstrukcija tinka pramoninei ir lauko aplinkai, kur reikalinga patvari, fokusuota antena.

Tinkama

• Taškas–taškas ryšiams ir ilgų nuotolių jungtims prie korinio ryšio bazinių stočių
• Sufokusuotam padengimui lauko Wi‑Fi arba kombinuotai LTE/Wi‑Fi prieigai
• Stacionariems lauko įrengimams pramoniniuose, komerciniuose arba kaimo objektuose
• Diegimams, kuriems reikalingas PoE/LAN ryšys su integruotu korpusu kompaktiškam sprendimui

Pagrindinės specifikacijos

• Dažnių padengimas: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz, 2,4–2,5 GHz
• Stiprinimas: 4 dBi ir 6 dBi (maksimalus 6 dBi)
• Poliarizacija: vertikali
• Jungtis: paruošta PoE/LAN, yra RJ-45 LAN kabelis
• Korpusas: lauko klasės korpusas su vieta montuotojo maršruto parinktuvui (projektuota IP67 klasė)
• Matmenys: 272 × 96 × 276 mm

Kaip naudoti

Sumontuokite QuMax A360M ant tinkamo lauko stiebo arba sieninio laikiklio, nukreipto į norimą bazinę stotį arba padengimo zoną, kad pasiektumėte pageidaujamą kryptinį veikimą. Įdiekite suderinamą tinklo įrangą antenos korpuso viduje, vadovaudamiesi maršruto parinktuvo gamintojo instrukcijomis, užtikrindami tinkamą IP67 klasės korpuso sandarinimą. Prijunkite anteną prie savo tinklo naudodami pridėtą RJ-45 LAN kabelį ir, jei palaikoma, tiekkite maitinimą per Ethernet. Sureguliuokite išlygiavimą ir pakilimo kampą, kad optimizuotumėte signalo stiprumą, ir patikrinkite ryšį maršruto parinktuvu arba stebėjimo įrankiais.

Rekomendacijos

Norint ilgiausių patikimų ryšių, prieš montavimą atlikite vietos tyrimą, kad nustatytumėte tiesioginį matomumą ir optimalų nukreipimą. Naudokite oro sąlygoms atsparias kabelių sandarinimo movas ir po montavimo patikrinkite visus sandariklius, kad išlaikytumėte lauko klasę. Integruojant maršruto parinktuvą į korpusą, palikite vietos tinkamam vėdinimui ir laikykitės maršruto parinktuvo diegimo nurodymų. Reguliariai tikrinkite laikiklius ir jungtis dėl korozijos arba atsipalaidavimo atšiaurioje aplinkoje.
