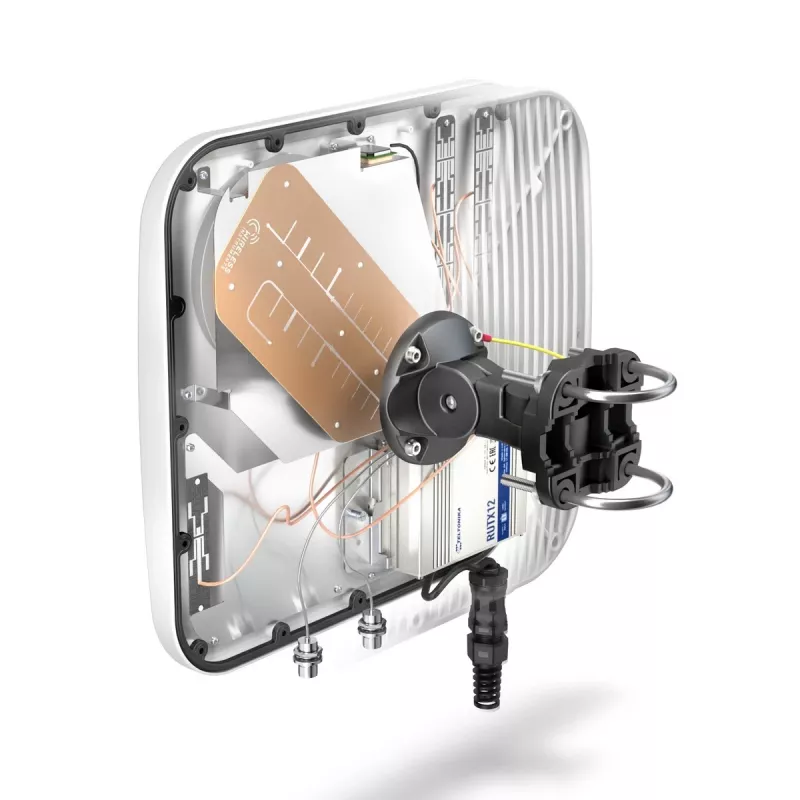

Kryptinė antena QuWireless AXR12

QuMax XR2 yra dvikryptis LTE eXtra Range antenų rinkinys, sudarytas iš dviejų atskirų antenų, skirtas prisijungti prie dviejų skirtingų LTE bazinių stočių arba prie tos pačios stoties, kad padidėtų pralaidumas. Pirminė antena turi įmontuotas dviejų juostų Wi‑Fi, GPS ir Bluetooth antenas, du N tipo lizdus antrajai LTE antenai ir vietą RUTX12 maršrutizatoriui sumontuoti korpuse. Antrinis įrenginys yra kompaktiška kryptinė LTE eXtra Range antena. Rinkinys skirtas tolimiems LTE ryšiams ir palaiko konfigūracijas, tokias kaip apkrovos balansavimas ir nešlio agregacija, kai jungiamasi prie dviejų bazinių stočių.

Privalumai

QuMax XR2 užtikrina išplėstinio nuotolio LTE priėmimą ir perdavimą su dviejų antenų dvikrypčiu pajėgumu, integruotomis kelių technologijų antenomis (dvi juostos Wi‑Fi, GPS, Bluetooth) pagrindiniame korpuse ir galimybe talpinti RUTX12 maršrutizatorių kompaktiškam sumontavimui. Jo konstrukcija leidžia prisijungti prie dviejų atskirų bazinių stočių, siekiant optimizuoti pralaidumą ir įgalinti apkrovos balansavimą bei nešlio agregaciją.

Tinka

• Tolimojo nuotolio LTE ryšiams su nutolusiomis bazinėmis stotimis
• Įrenginiams, kuriems reikia vienu metu prisijungti prie dviejų LTE bazinių stočių
• Konfigūracijoms, kurioms reikalingas sujungtas LTE ir vietinis Wi‑Fi, GPS arba Bluetooth ryšys
• Aplinkoms, kuriose pageidaujama, kad maršrutizatorius (RUTX12) būtų sumontuotas antenos korpuse

Pagrindinės specifikacijos

• Dažnių juosta: 0,6 - 2,7 GHz
• Didžiausias antenos stiprinimas: 7 dBi
• Poliarizacija: dviguba poliarizacija
• VSWR: 1,7 - 2
• Jungtys: 2 × Nf LTE (pagrindinė antena) ir integruotos Wi‑Fi/GPS/Bluetooth antenos
• Svoris: 1,8 kg
• Spalva: balta
• Matmenys (pagrindinės/antrinės kombinuoto sumontavimo nuoroda): 272 × 276 × 96 mm (vienos antenos pėdsakas)

Kaip naudoti

Sumontuokite abi antenas pagal vietos planavimą, kad būtų optimali matomumo linija iki tikslinių LTE bazinių stočių. Prijunkite pagrindinės antenos Nf jungtis prie LTE modemo arba prie antrinės antenos, jei reikia; sumontuokite RUTX12 maršrutizatorių pagrindiniame korpuse, jei reikia kompaktiško integruoto sprendimo. Konfigūruokite LTE modemą arba maršrutizatorių, kad būtų naudojami abu antenos įėjimai, ir, jei palaikoma, įjunkite apkrovos balansavimą arba nešlio agregaciją, kad paskirstytumėte srautą tarp bazinių stočių.

Rekomendacijos

Antenas statykite ant tvirtų stiebų arba sieninių laikiklių su aiškiu poveikiu norimų bazinių stočių kryptimi, užtikrinkite tinkamą įžeminimą ir laikykitės vietinių antenų įrengimo taisyklių. Geriausiam veikimui atlikite radijo dažnių vietos tyrimą, kad nustatytumėte optimalų azimutą ir pakilimo kampą, ir naudokite aukštos kokybės bendraašius kabelius, kad sumažintumėte nuostolius tarp antenos ir maršrutizatoriaus/modemo.
