Kryptinė tinklo antena QuWireless QuMax PoE/LAN, daugiajuostė 0,694–2,7 GHz ir 2,4–2,5 GHz, maks. stiprinimas 6 dBi, vertikali poliarizacija

QuWireless QuMax PoE/LAN yra kryptinė tinklo antena, sukurta stacionariems įrenginiams ir taškas–taškas arba taškas–daug taškų belaidžio ryšio linijoms. Viskas viename įrenginyje integruota didelės galios daugiajuostė kryptinė LTE antena, lauko „Wi‑Fi“ įvairiakryptė antena ir GPS antena, taip pat numatyta vieta suderinamiems „Teltonika“ maršruto parinktuvams įrengti IP67 apsaugos korpuse. Ji palaiko kelis dažnių diapazonus (0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz ir 2,4–2,5 GHz), pasižymi vertikalia poliarizacija ir maksimaliu 6 dBi stiprinimu. Korpuso ir jungčių konstrukcija leidžia tiesioginį PoE/LAN ryšį tinklo įrenginiams ir supaprastina diegimą lauko bei vidaus tinklo aplinkoje.

Privalumai

QuMax antena siūlo konsoliduotą funkcionalumą viename korpuse: kryptinį LTE veikimą išplėstam nuotoliui, integruotą „Wi‑Fi“ įvairiakryptę aprėptį ir GPS palaikymą, taip sumažinant kelių atskirų antenų poreikį. Jos daugiajuostė konstrukcija apima žemus ir vidutinius korinio ryšio dažnius bei 2,4 GHz „Wi‑Fi“ juostą, užtikrindama suderinamumą su įvairiais belaidžio ryšio diegimo scenarijais. Sukurta priimti suderinamus „Teltonika“ maršruto parinktuvus IP67 klasės korpuse, įrenginys tinka pramoniniams stacionariems įrenginiams, kur reikalinga apsauga nuo oro sąlygų ir kabelių konsolidacija. Vertikali poliarizacija ir 6 dBi maksimalus stiprinimas padeda pagerinti signalo kryptingumą ir ryšio stabilumą didesniais atstumais.

Tinka

• Taškas–taškas ir taškas–daug taškų tolimojo nuotolio belaidžio ryšio linijoms
• Stacionariems lauko įrenginiams, kuriems reikalinga oro sąlygoms atspari įranga
• Diegimams, derinantiems LTE grįžtamąjį ryšį, „Wi‑Fi“ aprėptį ir GPS padėties nustatymą
• Pramoninėms ir atokioms vietoms, kur maršruto parinktuvas („Teltonika RUT956/RUT955/RUT906“) įrengiamas korpuse

Pagrindinės specifikacijos

• Dažnių juostos: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz ir 2,4–2,5 GHz
• Maksimalus antenos stiprinimas: 6 dBi
• Poliarizacija: vertikali
• Ryšys: PoE/LAN sąsaja integruotiems įrenginiams
• Fiziniai matmenys: 272 × 96 × 276 mm
• Svoris: 1,8 kg
• Spalva: balta
• Integruoti komponentai: kryptinė LTE antena, lauko „Wi‑Fi“ įvairiakryptė antena, GPS antena

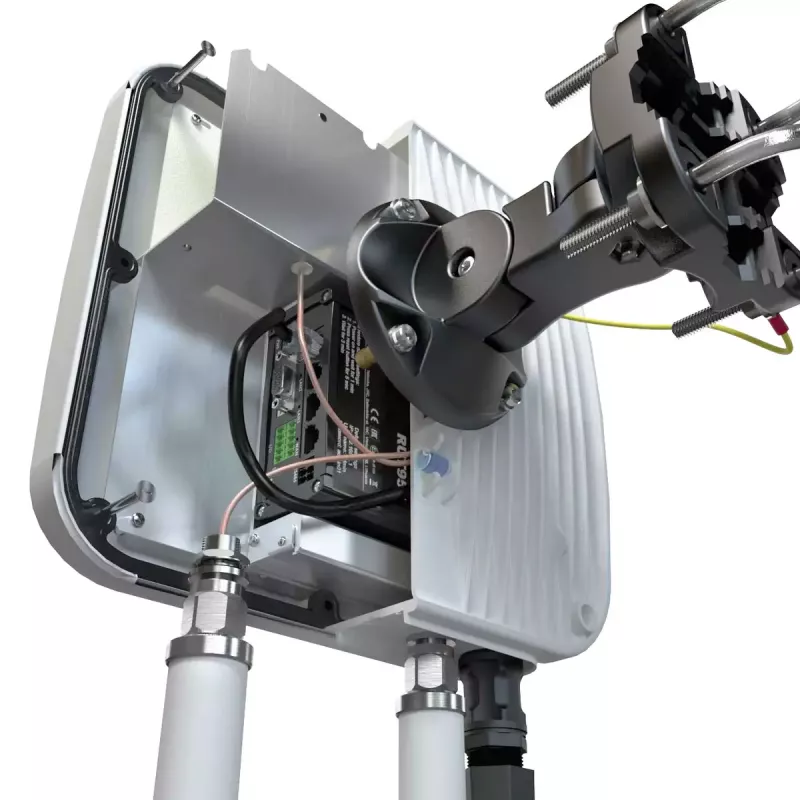

• Korpusas: sukurtas priimti suderinamus maršruto parinktuvus IP67 apsaugos korpuse (maršruto parinktuvas parduodamas atskirai)

Kaip naudoti

Sumontuokite anteną ant tinkamai įvertinto stiebo arba sieninio laikiklio, nukreiptą į nuotolinę bazinę stotį arba ryšio galinį tašką, kad maksimaliai išnaudotumėte kryptines savybes. Įdiekite suderinamą maršruto parinktuvo modelį antenos korpuse pagal maršruto parinktuvo gamintojo instrukcijas ir užtikrinkite, kad IP67 sandarikliai būtų tinkamai uždaryti. Prijunkite maršruto parinktuvą arba tinklo įrenginį per PoE/LAN, kad būtų tiekiami ir duomenys, ir maitinimas, kur palaikoma. Paleidimo metu tiksliai sureguliuokite nukreipimą ir patikrinkite ryšio metrikas, kad pasiektumėte geriausią signalo lygį ir stabilumą.

Rekomendacijos

Pasirinkite pakeltą montavimo vietą su aiškiu matomumu į nuotolinę vietą, kad pasinaudotumėte antenos kryptinėmis charakteristikomis. Prieš montuodami patikrinkite suderinamumą su numatytu maršruto parinktuvo modeliu ir laikykitės vietinių taisyklių dėl lauko antenų išdėstymo ir įžeminimo. Norėdami pagerinti „Wi‑Fi“ aprėptį, planuodami vidaus arba artimąją aprėptį atsižvelkite į integruotos įvairiakryptės antenos spinduliavimo diagramą.
