Kryptinė antena QuWireless QuMax

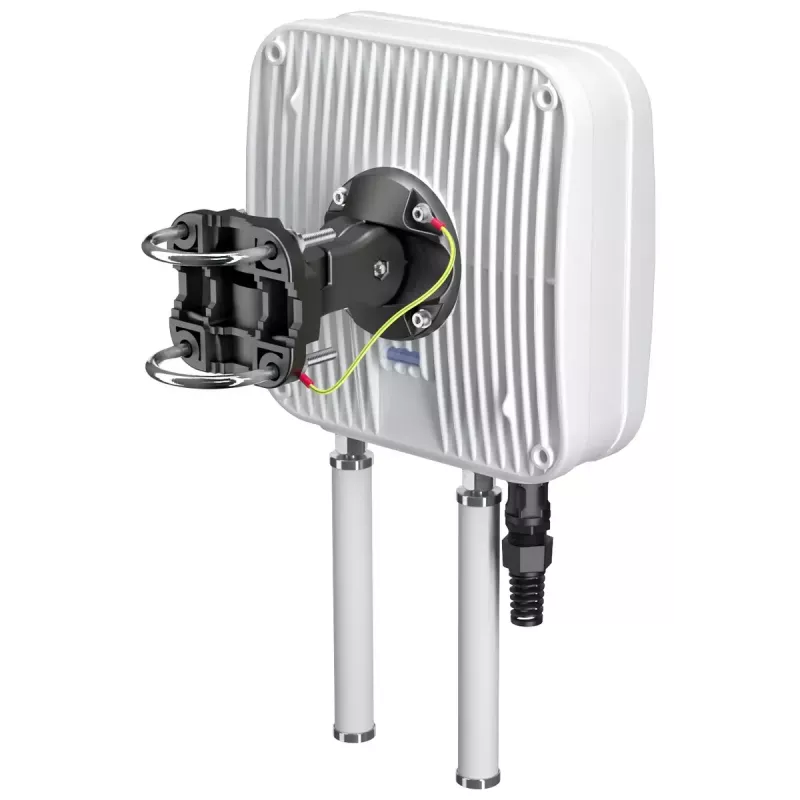

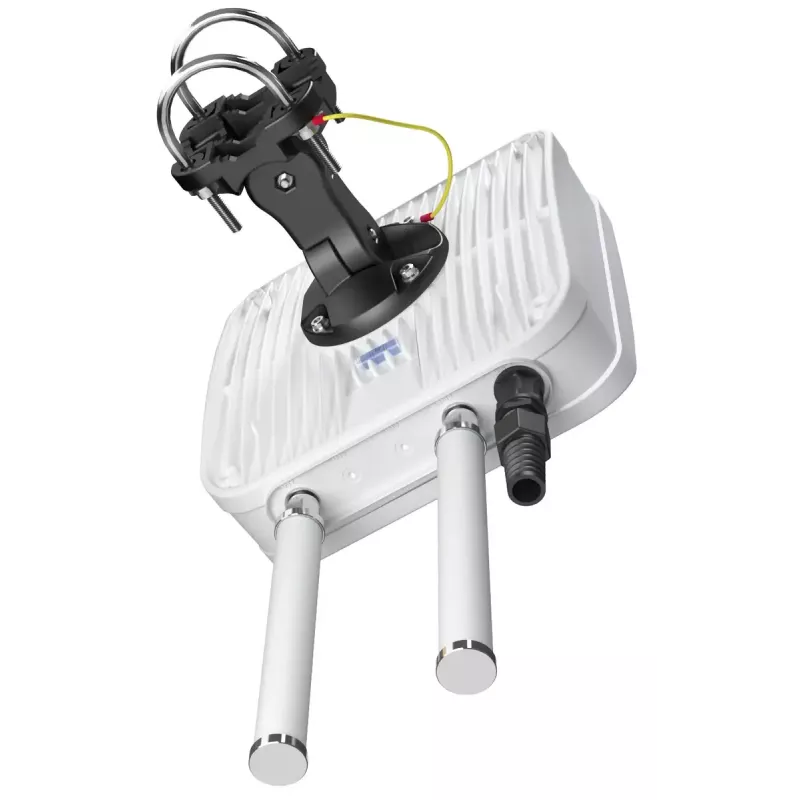

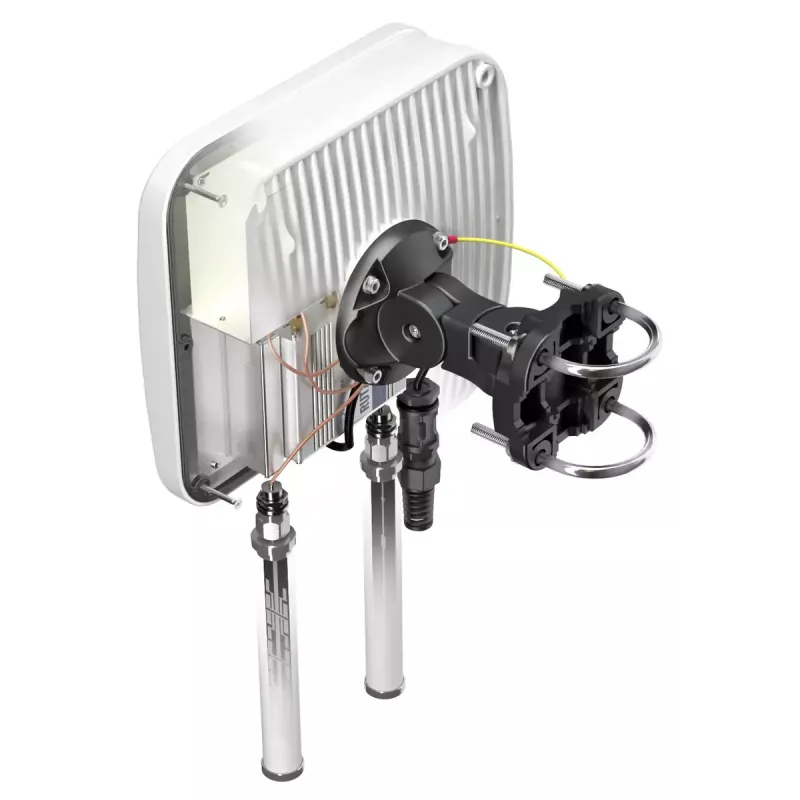

QuWireless QuMax yra kompaktiška kryptinė antena, skirta stacionariems lauko įrenginiams, kur reikalingas tolimojo ryšio korinis sujungimas ir kelių radijo sąsajų veikimas. Esant maksimaliam 6 dBi stiprinimui ir palaikant kelis dažnių diapazonus, įskaitant 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz ir 2,4–6 GHz, QuMax sujungia didelės galios kryptinę LTE anteną su integruotais lauko Wi‑Fi dviejų dažnių visakrypčiais elementais, Bluetooth ir GPS antenomis. Korpuso dydis pritaikytas Taltonika RUTX11 maršruto parinktuvui ir užtikrina oro sąlygoms atsparią apsaugą, tinkamą pramoninėms aplinkoms.

Privalumai

Integruota viskas viename konstrukcija sumažina montavimo sudėtingumą, sujungdama kryptinę LTE veikimą su visakrypčiu Wi‑Fi, Bluetooth ir GPS priėmimu viename IP67 korpuse. Vertikalioji poliarizacija ir 6 dBi stiprinimas fokusuoja signalo priėmimą į tolimas bazines stotis, išlaikant kompaktiškus matmenis (272 × 96 × 276 mm). PoE/LAN jungtis supaprastina maitinimo ir duomenų perdavimą į vidinį maršruto parinktuvą, o baltas, oro sąlygoms atsparus korpusas skirtas ilgalaikiam lauko naudojimui.

Tinka

• Stacionariems lauko daiktų interneto (IoT) ir M2M įrenginiams, reikalaujantiems geresnio korinio ryšio su tolimomis bazinėmis stotimis
• Pramoninėms vietoms, kur Teltonika RUTX11 maršruto parinktuvas montuojamas oro sąlygoms atspariame korpuse
• Lauko Wi‑Fi išplėtimui kartu su koriniu atgaliniu ryšiu ir Bluetooth/GPS paslaugomis
• Nuotoliniam stebėjimui, telemetrijai ir apsaugos kamerų atgaliniam ryšiui per LTE

Pagrindinės specifikacijos

• Dažnių aprėptis: 0,694–0,96 GHz; 1,7–2,2 GHz; 2,2–2,7 GHz; 2,4–2,5 GHz; 4,7–6 GHz
• Maksimalus antenos stiprinimas: 6 dBi
• Poliarizacija: vertikalioji
• Integruotos radijo sąsajos: didelės galios kryptinis LTE elementas, dviejų dažnių 2,4/5 GHz Wi‑Fi visakrypčiai elementai, Bluetooth antena, GPS antena
• Jungties tipas: PoE/LAN (vidinio maršruto parinktuvo maitinimui ir duomenims)
• Matmenys (P×G×A): 272 × 96 × 276 mm
• Svoris: 1,8 kg
• Spalva: balta
• Korpuso klasė: lauko / atsparus oro sąlygoms (tinka pramoniniams stacionariems įrenginiams)

Kaip naudoti

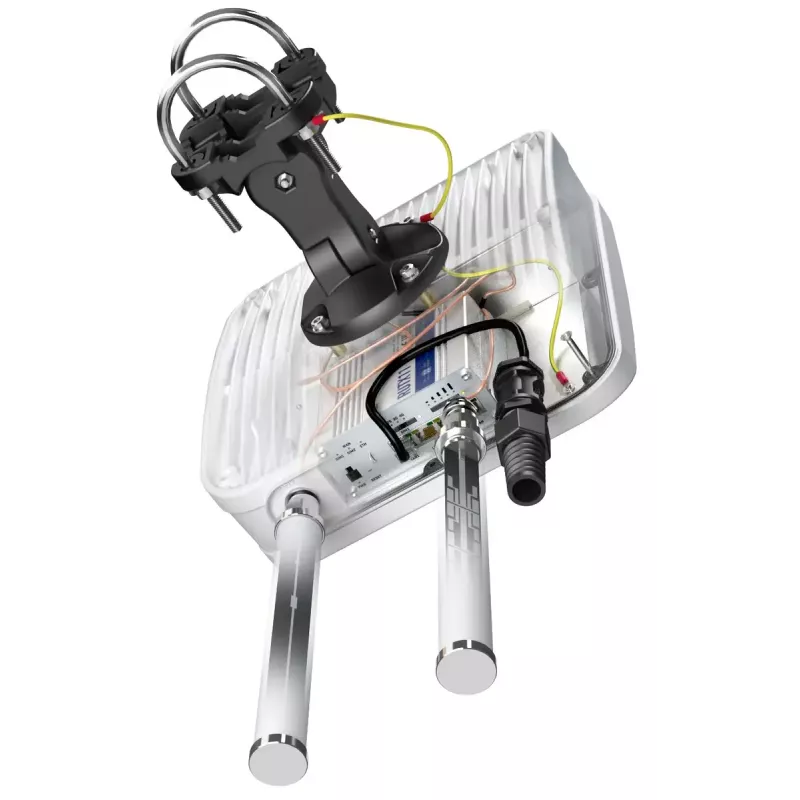

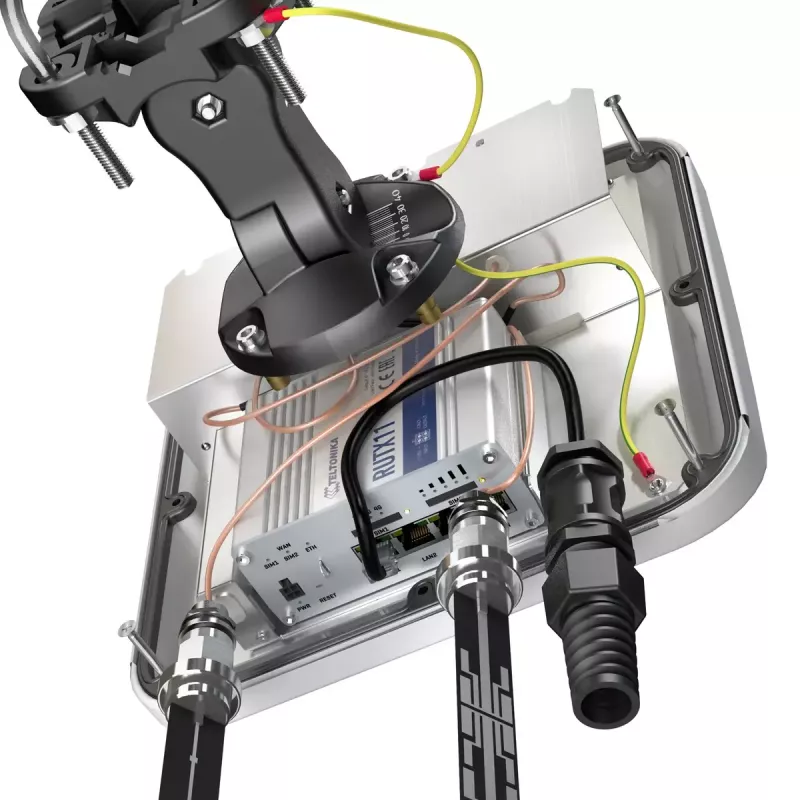

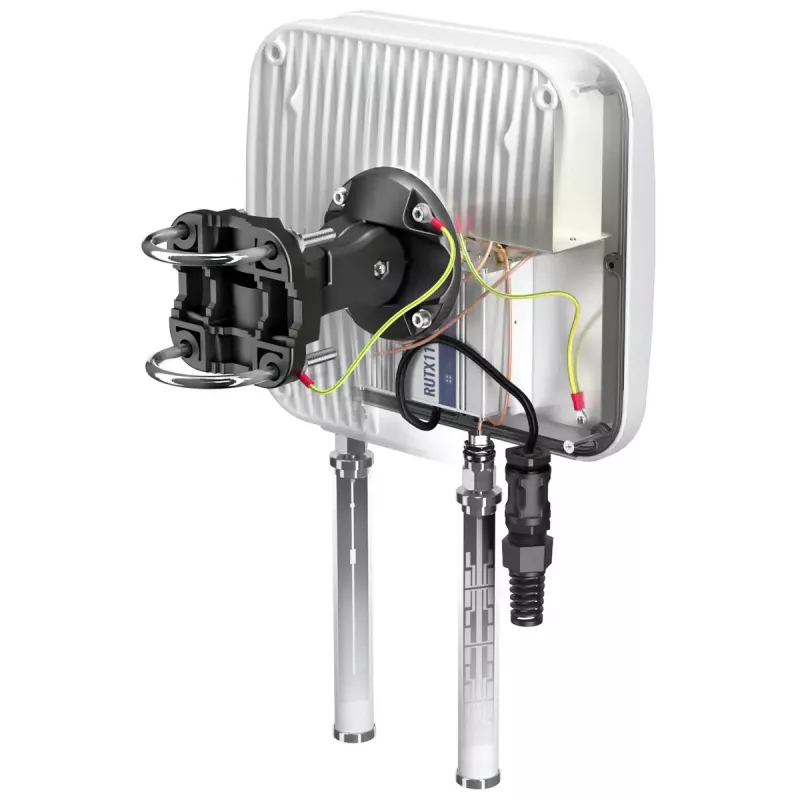

Montuokite QuWireless QuMax ant stabilios lauko konstrukcijos, turint tiesioginį matomumą į tikslinę bazinę stotį ar aprėpties zoną. Įdėkite Teltonika RUTX11 maršruto parinktuvą į numatytą korpuso erdvę ir prijunkite jį prie PoE/LAN sąsajos maitinimui ir tinklo prieigai. Nukreipkite kryptinį LTE elementą į tolimą korinį bokštą, kad maksimaliai padidintumėte signalo stiprumą, tuo pačiu leisdami integruotiems Wi‑Fi visakrypčiams elementams teikti vietinį belaidį ryšį. Užtikrinkite, kad visi kabelių įvadai ir sandarikliai būtų tinkamai priveržti, kad būtų išlaikytas atsparumas oro sąlygoms.

Rekomendacijos

Siekiant optimalaus korinio ryšio našumo, siekite netrukdomo tiesioginio matomumo į bazinę stotį ir tiksliai sureguliuokite antenos orientaciją, stebėdami signalo metrikas maršruto parinktuve. Naudokite korozijai atsparią montavimo įrangą ir atšiauriomis sąlygomis reguliariai atlikite patikras. Diegiant Wi‑Fi, įrenkite įrenginį taip, kad būtų suderintas LTE kryptinis derinimas ir vietinio Wi‑Fi aprėpties poreikiai.
