Įvairiakryptė tinklo antena QuWireless QuSpot A360S — PoE/LAN, 6 dBi, 0,694–2,7 GHz, vertikali poliarizacija

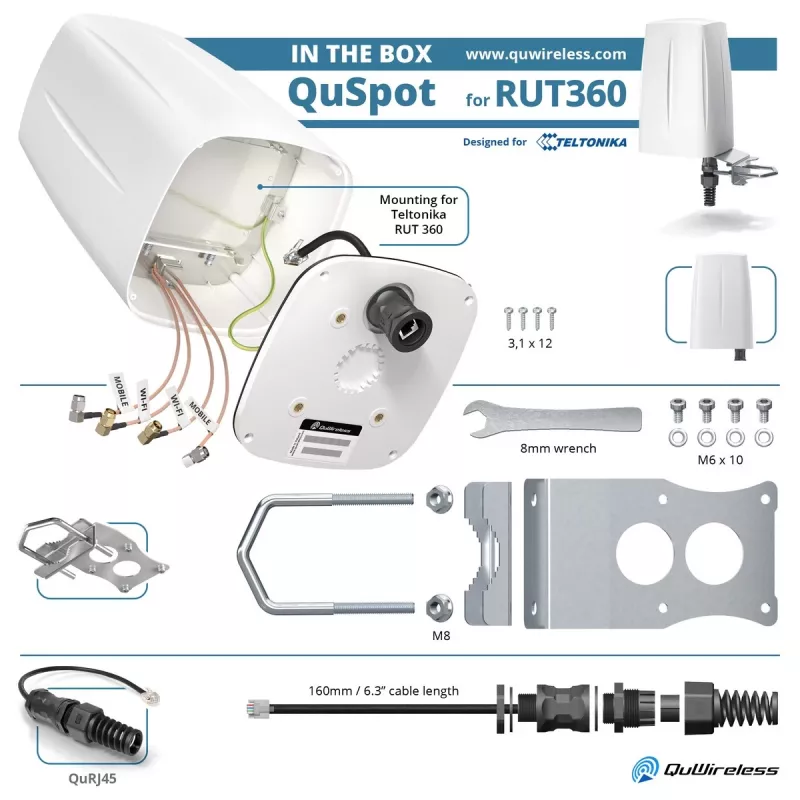

QuWireless QuSpot A360S yra įvairiakryptė tinklo antena, skirta kombinuotai korinio ryšio ir Wi‑Fi aprėpčiai, su integruota PoE/LAN jungtimi ir pridedamu RJ‑45 kabeliu. Antena apima kelias dažnių juostas (0,694–0,96, 1,7–2,2, 2,2–2,7 ir 2,4–2,5 GHz), kurių didžiausias stiprinimas yra 6 dBi, o tipinis stiprinimas juostose yra maždaug 2–4 dBi. Vertikali poliarizacija ir kompaktiški matmenys (160×160×240 mm) daro QuSpot A360S tinkamą lauko ir patalpų įrengimams, kur reikalinga vienoda, visapusė aprėptis. Korpusas turi vietos suderinamam mažam maršruto parinktuvui (pavyzdžiui, Teltonika RUT360) įmontuoti, taip sukuriant integruotą „viskas viename“ sprendimą mobiliam ir stacionariam ryšiui.

Privalumai

QuSpot A360S sujungia daugiabandes LTE ir Wi‑Fi įvairiakryptes antenas į vieną oro sąlygoms atsparų korpusą su gamykloje sumontuota PoE/LAN jungtimi ir pridedamu LAN kabeliu, todėl sumažėja papildomų išorinių komponentų poreikis. Plati dažnių aprėptis palaiko kelias korinio ryšio juostas ir Wi‑Fi vienu metu, o vertikali poliarizacija ir įvairiakryptis spinduliavimo modelis užtikrina vienodą priėmimą ir siuntimą 360 laipsnių kampu. Kompaktiška forma ir speciali montavimo vieta mažam maršruto parinktuvui leidžia greitai įdiegti prieigos taškų, mažųjų celių išplėtimo, IoT tinklų sietuvų ar tiltų naudojimo atvejais.

Tinka

• Lauko ir vidaus tinklo aprėpčiai patalpoms, kiemams ir mažoms teritorijoms
• Mažųjų celių išplėtimui ir mobiliojo plačiajuosčio ryšio praplėtimui
• IoT tinklų sietuvams ir ryšiui tarp įrenginių
• Bevieliam sujungimui vaizdo stebėjimo sistemoms, atokioms vietoms ir laikiniems įrenginiams
• Mobiliosioms ir pramoginėms transporto priemonėms: jachtoms, valtims, kemperiams, nameliams ant ratų

Pagrindinės specifikacijos

• Dažnių juostos: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz, 2,4–2,5 GHz
• Didžiausias stiprinimas: 6 dBi; tipinis stiprinimas juostose: ~2–4 dBi
• Poliarizacija: vertikali
• Spinduliavimo modelis: įvairiakryptis (360° horizontali aprėptis)
• Jungties tipas: integruota PoE/LAN su pridedamu RJ‑45 kabeliu
• Matmenys: 160 × 160 × 240 mm
• Korpusas: oro sąlygoms atsparus korpusas, tinkamas naudoti lauke

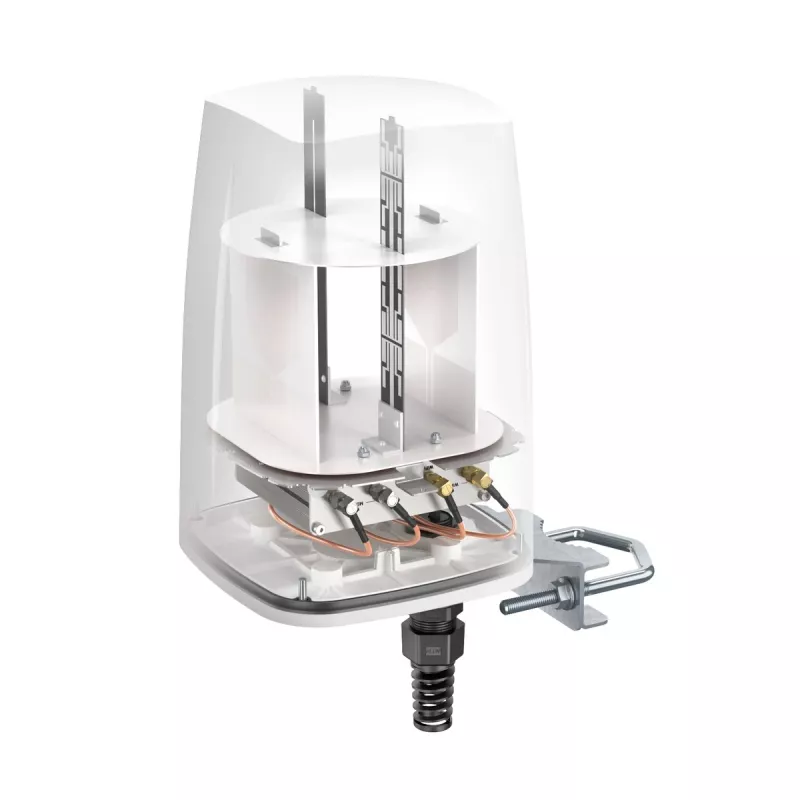

• Integruotos Wi‑Fi antenos ir daugiabandžiai LTE elementai
• Galimybė korpuse įrengti mažą maršruto parinktuvą

Kaip naudoti

Pritvirtinkite QuSpot A360S ant stiebo, sienos ar kitos stabilios konstrukcijos, iš kurios gerai matoma aprėpties zona. Prijunkite integruotą PoE/LAN jungtį prie PoE komutatoriaus arba injektoriaus naudodami pridedamą RJ‑45 kabelį, kad vienu kabeliu būtų tiekiamas ir maitinimas, ir duomenys. Jei korpuse montuojate suderinamą mažą maršruto parinktuvą, pritvirtinkite įrenginį tam skirtoje vietoje ir prijunkite jo eterneto prievadą prie vidinės PoE/LAN jungties, vadovaudamiesi maršruto parinktuvo gamintojo montavimo instrukcijomis. Anteną statykite vertikaliai, kad poliarizacija būtų tinkama, ir užtikrinkite, kad aplinkoje nebūtų didelių metalinių kliūčių, kad įvairiakryptė aprėptis būtų optimali.

Rekomendacijos

Norėdami patikimo veikimo, anteną įrenkite tokiame aukštyje, kad būtų sumažintos vietinės kliūtys, o korpusą orientuokite taip, kad vertikali poliarizacija atitiktų aptarnaujamą tinklą. Naudokite kokybiškus ekranuotus eterneto kabelius tarp PoE injektoriaus ir antenos, taip pat patikrinkite vietinius lauko įrengimo reglamentus. Naudodami su mažu maršruto parinktuvu, pavyzdžiui, Teltonika RUT360, patikrinkite programinę įrangą ir konfigūraciją dėl korinio ryšio perjungimo, Wi‑Fi nustatymų ir saugumo, kad jie atitiktų numatytą paskirtį.
