Kryptinė antena QuWireless QuMax

„QuWireless QuMax“ yra integruota lauko kryptinė daugiadažnė LTE antena su įtaisytu GPS imtuvu ir specialiu IP67 korpusu, skirtu „Teltonika RUTX09“ maršruto parinktuvui talpinti. Antena veikia 0,694–0,96 GHz, 1,7–2,2 GHz ir 2,2–2,7 GHz dažnių ruožuose, turi vertikaliąją poliarizaciją ir maksimalų 6 dBi stiprinimą bei yra skirta stacionariems pramoniniams įrenginiams, kuriems reikalingos tolimojo ryšio jungtys su bazinėmis stotimis.

Privalumai

„QuMax“ sujungia didelės galios kryptinę LTE anteną ir GPS imtuvą viename apsaugotame nuo oro sąlygų korpuse, atitinkančiame IP67 reikalavimus, ir supaprastina montavimą, nes suteikia integruotą vietą „Teltonika RUTX09“ maršruto parinktuvui sumontuoti. Jos daugiadažnė konstrukcija palaiko platų korinio ryšio dažnių diapazoną, o kompaktiški matmenys (272 × 96 × 276 mm) ir tvirta 1,8 kg konstrukcija daro ją tinkamą naudoti lauke pramoninėje aplinkoje, kur reikalingas patikimas ilgo nuotolio ryšys.

Tinka

• Stacionariems lauko įrenginiams, jungiantiems prie tolimų LTE bazinių stočių
• Pramoninėms ar nuotolinėms vietoms, kurioms reikalingas GPS laiko nustatymas / vieta ir korinio ryšio magistralė
• Diegimams, naudojantiems „Teltonika RUTX09“ maršruto parinktuvą, įtaisytą IP67 korpuse

Pagrindinės specifikacijos

• Dažnių ruožas: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz
• Antenos stiprinimas (maks.): 6 dBi
• Poliarizacija: vertikalioji
• Jungties tipas: PoE/LAN
• Matmenys (P × G × A): 272 × 96 × 276 mm
• Svoris: 1,8 kg
• Spalva: balta

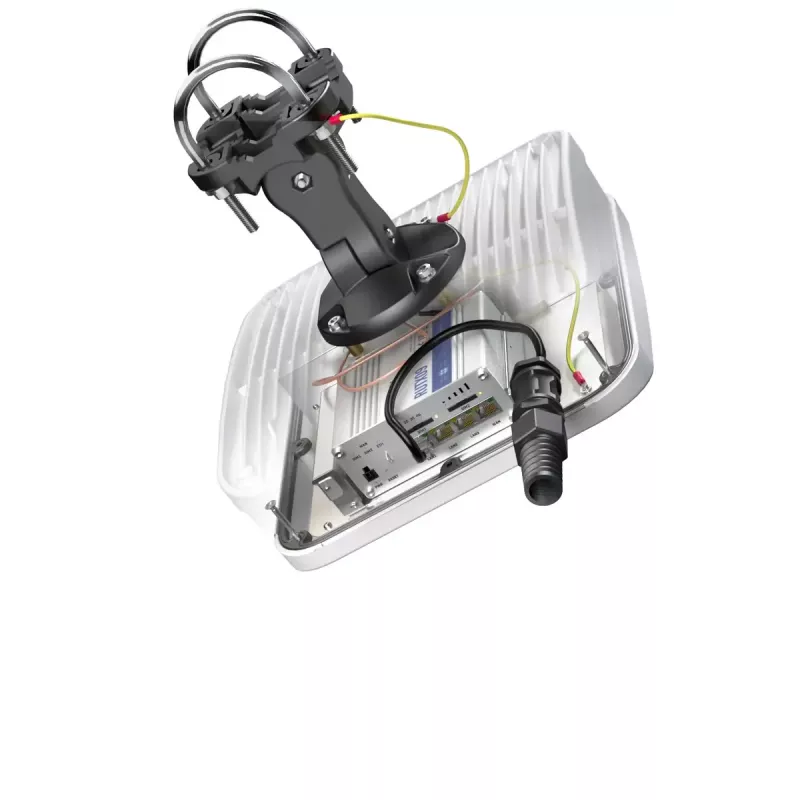

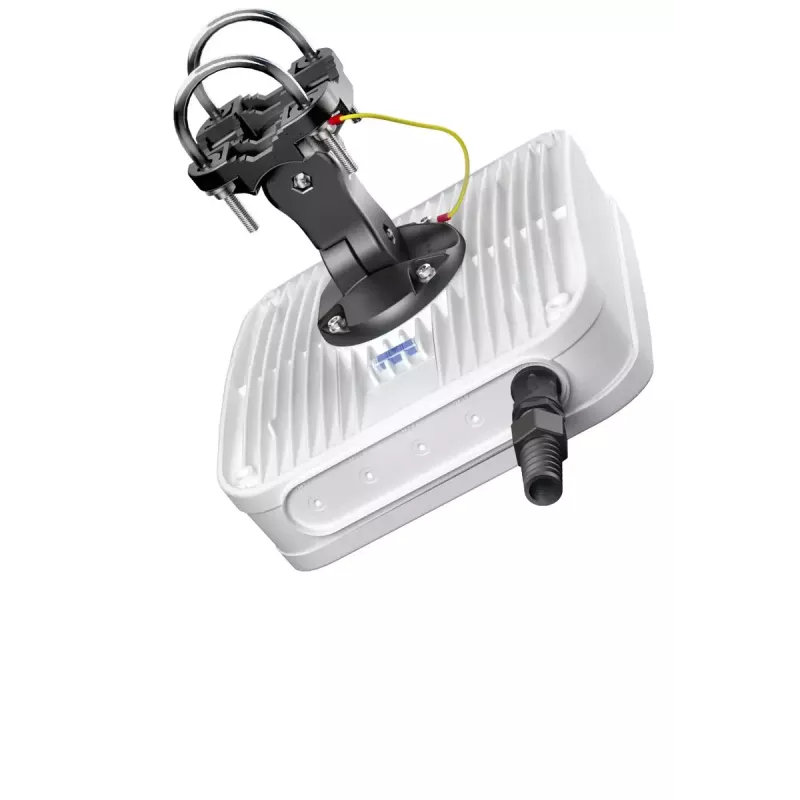

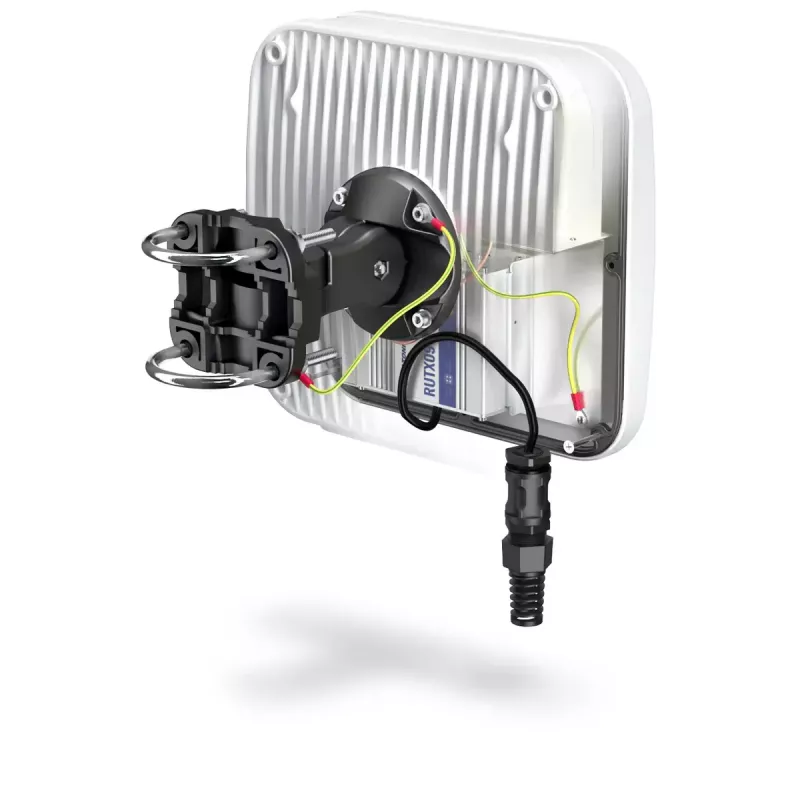

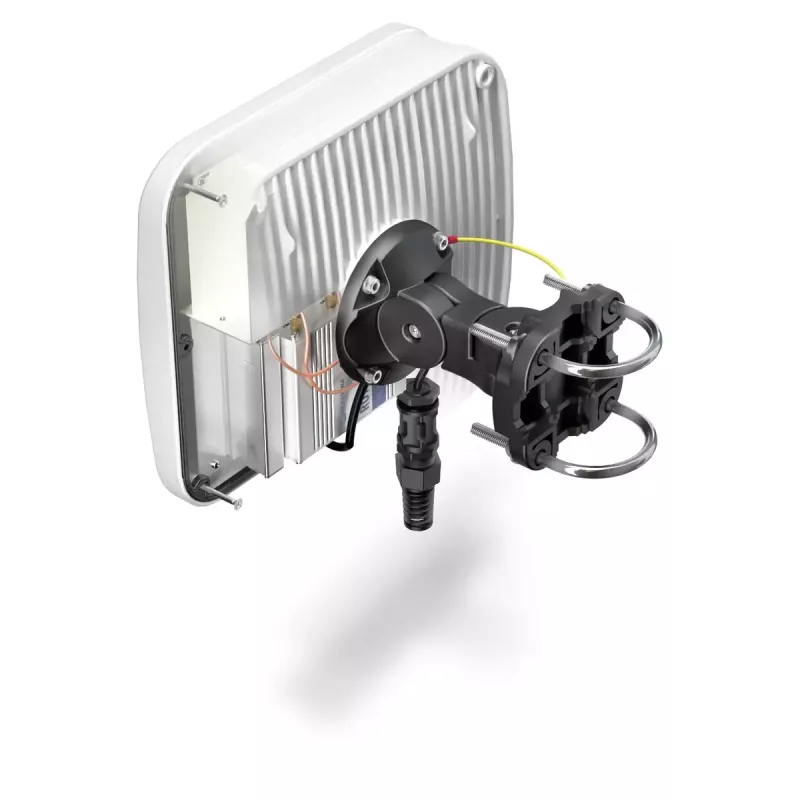

• Montavimas: IP67 lauko korpusas su vieta „Teltonika RUTX09“

Kaip naudoti

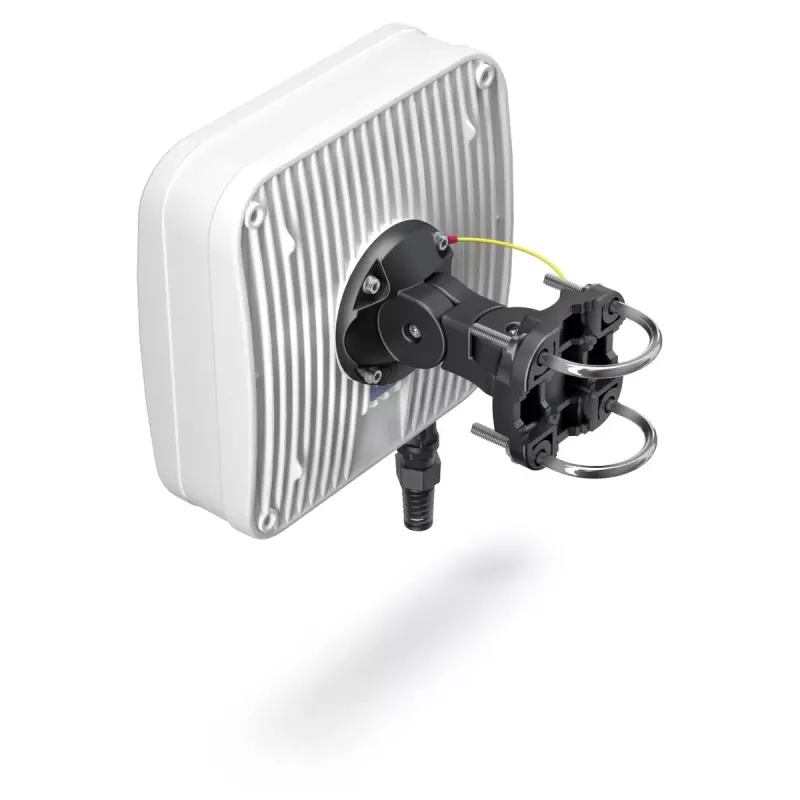

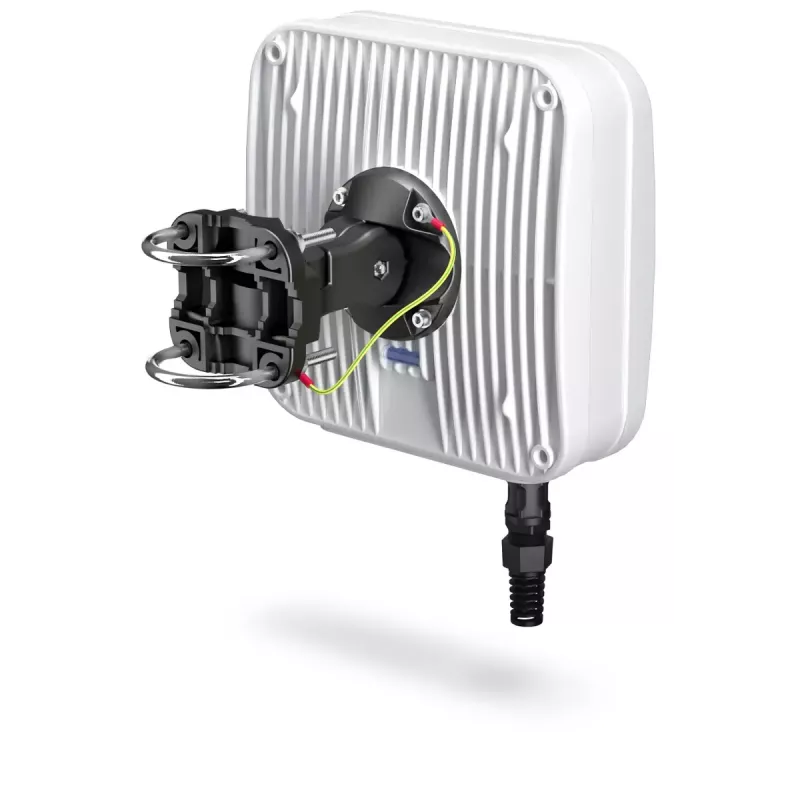

Sumontuokite „QuMax“ anteną ant tinkamo lauko stiebo arba sieninio laikiklio, nukreiptą į tikslinę bazinę stotį, kad būtų maksimaliai išnaudotas kryptinis stiprinimas. Įstatykite „Teltonika RUTX09“ maršruto parinktuvą į pateiktą IP67 korpusą, laikydamiesi gamintojo montavimo ir įžeminimo nurodymų, prijunkite antenos tiektuvą prie maršruto parinktuvo per PoE/LAN sąsają ir sandariai uždarykite visus sandariklius, kad išlaikytumėte korpuso apsaugos nuo oro sąlygų lygį. Po įrengimo patikrinkite GPS priėmimą ir, jei reikia, pakoreguokite orientaciją, kad pagerintumėte korinio ryšio jungties kokybę.

Rekomendacijos

Siekiant optimalaus ilgo nuotolio LTE veikimo, anteną pastatykite kaip įmanoma aukščiau, kad būtų tiesioginis matomumas su bazine stotimi, užtikrinkite tinkamą įžeminimą ir, montuodami maršruto parinktuvą korpuse, laikykitės „Teltonika RUTX09“ diegimo gairių.
