Įvairiakryptė tinklo antena QuWireless QuSpot AX10S, 2,4–2,5 / 4,7–6 GHz, maks. 7 dBi, PoE/LAN, vertikali poliarizacija

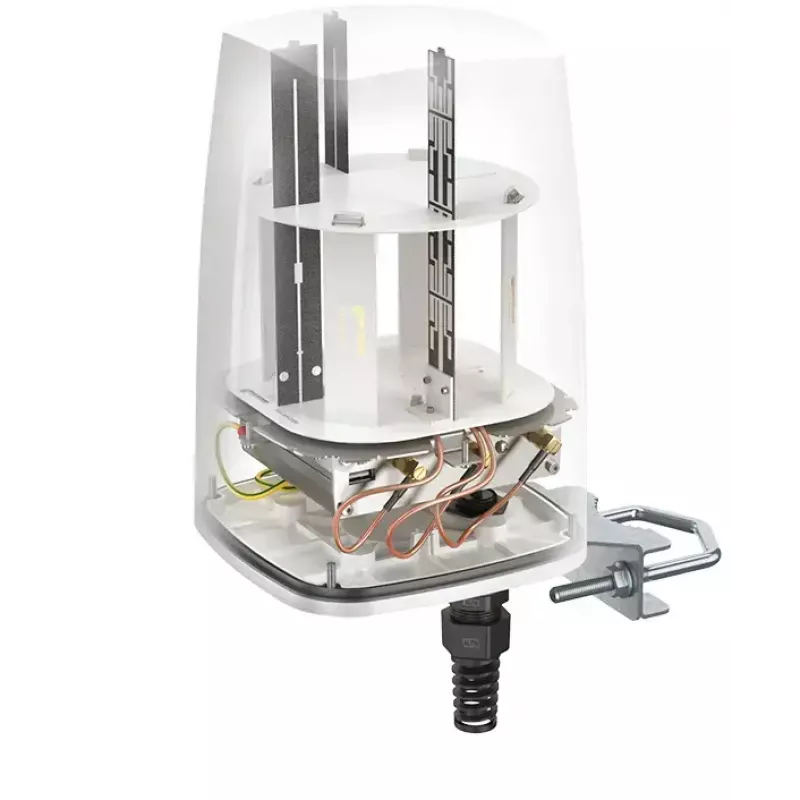

QuWireless QuSpot AX10S – tai įvairiakryptė tinklo antena, skirta dviejų juostų belaidžiam ryšiui 2,4–2,5 GHz ir 4,7–6 GHz dažnių diapazonuose. Kompaktiškame korpuse (160×160×240 mm) integruotos daugiajuostės „Wi‑Fi“ ir „Bluetooth“ įvairiakryptės antenos bei yra vieta suderinamam maršruto parinktuvui įrengti, taip sukuriant universalų, lauko sąlygoms paruoštą įrenginį. Antena užtikrina iki 7 dBi stiprinimo piką (6 dBi 2,4 GHz dažnyje), naudoja vertikalią poliarizaciją ir jungiasi per PoE/LAN maitinimo bei duomenų perdavimui.

Privalumai

AX10S suderina įvairiakryptę aprėptį su mažais matmenimis ir integruotomis tvirtinimo galimybėmis, supaprastindama diegimą mobiliosiose ir stacionariose sistemose. Skirta apsaugotam naudojimui lauke arba patalpoje, ji palaiko platų aukštų dažnių diapazoną iki 6 GHz, turi „Bluetooth“ funkciją ir dviejų juostų „Wi‑Fi“ palaikymą. PoE/LAN ryšys sumažina kabelių sudėtingumą ir leidžia centralizuotai tiekti maitinimą bei valdyti tinklą.

Tinka

• „Wi‑Fi“ ryšio pratęsimui ir plačios zonos belaidžiam aprėpimui
• Integravimui su maršruto parinktuvais mobiliose sistemose, pavyzdžiui, jachtose, kemperiuose ir nameliuose ant ratų
• Pramoniniams ir vaizdo stebėjimo (CCTV) tinklų diegimams, kuriems reikalingas universalus antenos ir maršruto parinktuvo korpusas
• Viešiesiems belaidžio ryšio taškams ir laikinajai lauko aprėpčiai apsaugotose vietose

Pagrindinės specifikacijos

• Dažnių diapazonai: 2,4–2,5 GHz ir 4,7–6 GHz
• Didžiausias stiprinimas: iki 7 dBi (6 dBi 2,4 GHz dažnyje)
• Poliarizacija: vertikali
• Impedansas: 50 Ω
• Jungtis: PoE/LAN maitinimui ir duomenims

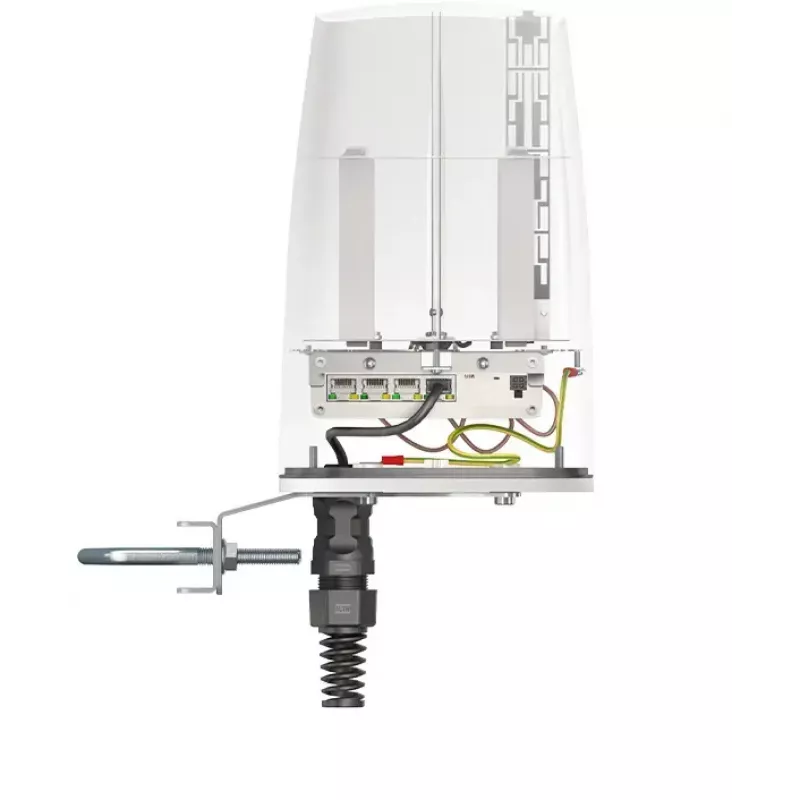

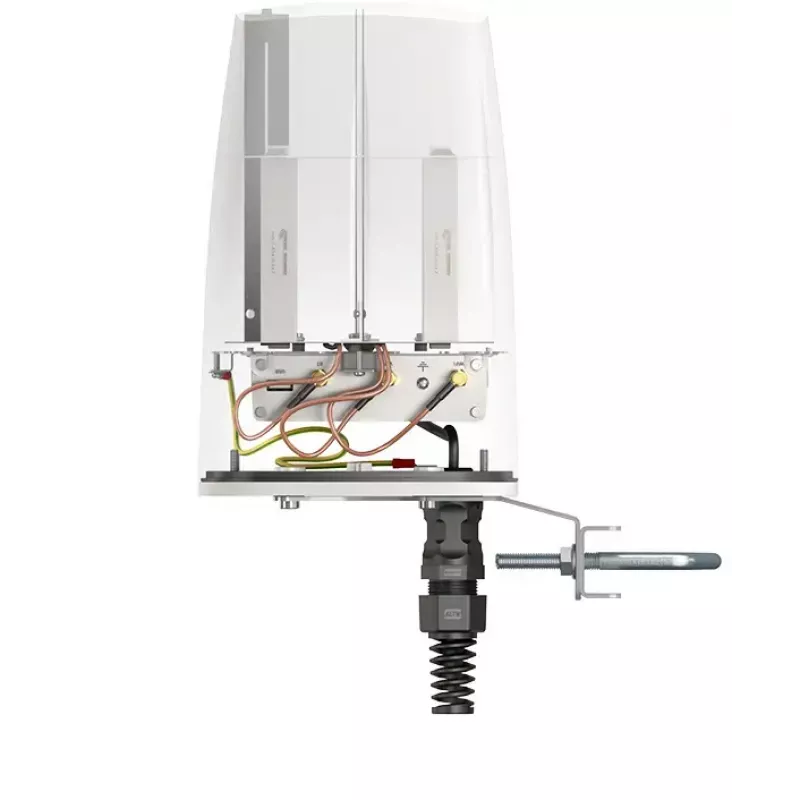

• Formos veiksnys: kompaktiškas korpusas 160×160×240 mm su tvirtinimo ant sienos / stulpo galimybėmis
• Integruota: dviejų juostų „Wi‑Fi“ įvairiakryptė antena ir „Bluetooth“ įvairiakryptė antena; vieta suderinamam maršruto parinktuvui įrengti

Kaip naudoti

Įrenkite QuSpot AX10S ant sienos arba stulpo apsaugotoje lauko vietoje arba patalpoje, kur reikalinga plati įvairiakryptė aprėptis. Pritvirtinkite korpusą naudodami pateiktus laikiklius ir pastatykite įrenginį vertikaliai, kad atitiktų antenos poliarizaciją. Prie LAN/PoE prievado prijunkite PoE palaikantį komutatorių arba injektorių, kad būtų tiekiamas maitinimas ir tinklo ryšys. Jei viduje įrengiate suderinamą maršruto parinktuvą, vadovaukitės maršruto parinktuvo gamintojo įrengimo instrukcijomis ir kabelių vedimo rekomendacijomis, kad būtų išlaikyta apsauga nuo oro sąlygų ir patikimas ryšys.

Rekomendacijos

Anteną pastatykite atokiau nuo didelių metalinių kliūčių ir pakankamai aukštai, kad būtų pasiekta geriausia įvairiakryptė aprėptis. Jei įrengiate apsaugotoje lauko vietoje, naudokite lauko sąlygoms pritaikytus kabelius ir sandarias jungtis. Įrengdami konkretų maršruto parinktuvą korpuse, patikrinkite suderinamumą ir rekomenduojamą padėtį, kad būtų užtikrinta ventiliacija ir patikimas tvirtinimas.
