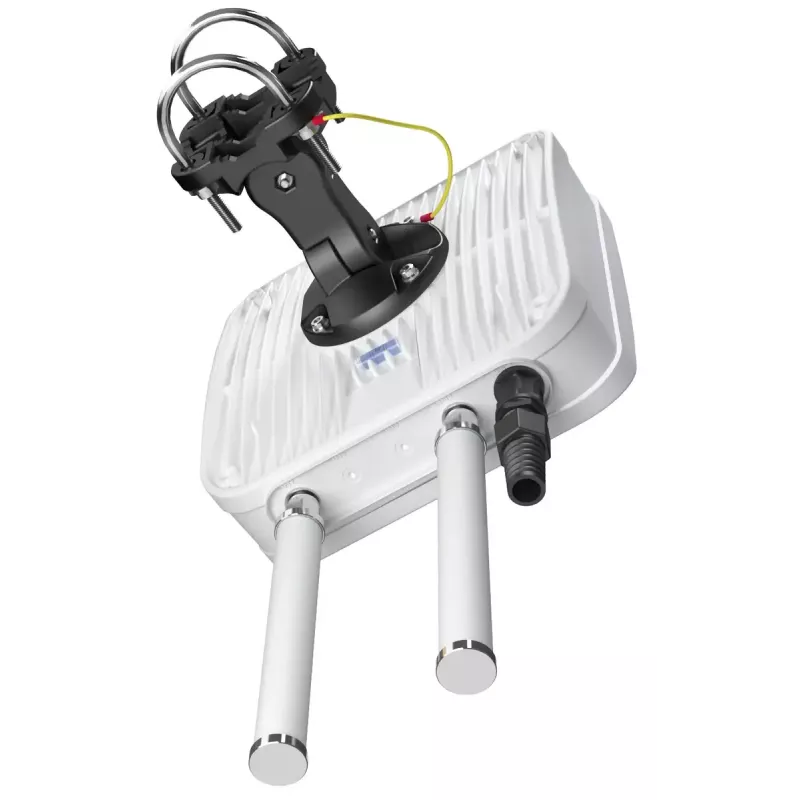

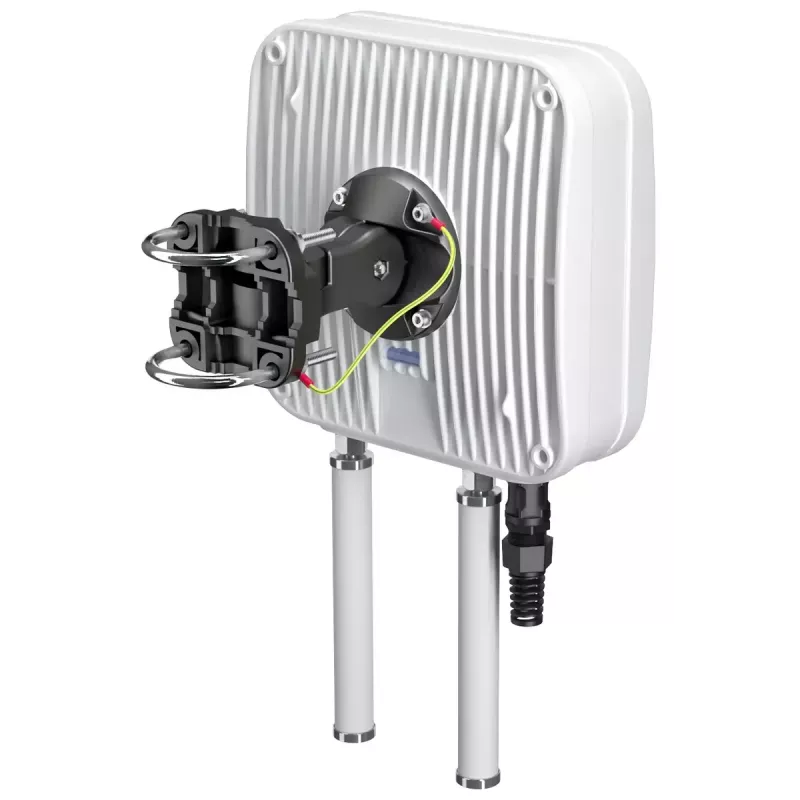

Kryptinė antena QuWireless QuMax

QuWireless QuMax yra kompaktiška kryptinė daugiajuostė antena, skirta lauko stacionariems įrenginiams, kur reikalingas pagerintas korinio ryšio ir „Wi-Fi“ ryšys. Sujungiant didelės galios kryptinę LTE anteną su integruotais lauko „Wi-Fi“ daugiakrypčiais elementais ir specialia IP67 korpuso erdve, skirta „Teltonika RUT951“, „RUT950“ arba „RUT901“ maršrutizatoriams, „QuMax“ palaiko kelis dažnių diapazonus, įskaitant 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz ir 2,4–2,5 GHz. Su maksimaliu 6 dBi stiprinimu, vertikalia poliarizacija ir PoE/LAN jungties pasirinkimu, įrenginys skirtas pagerinti ryšio kokybę dideliais atstumais, išliekant fiziškai kompaktiškam (272 × 96 × 276 mm) ir atspariam oro sąlygoms.

Privalumai

„QuWireless QuMax“ sujungia kryptinį LTE veikimą su lauko „Wi-Fi“ galimybe viename „viskas viename“ korpuse, užtikrinant supaprastintą diegimą ir mažesnį kabelių kiekį. Jo kelių dažnių palaikymas apima įprastas LTE ir „Wi-Fi“ juostas, kad būtų galima lanksčiai naudoti skirtinguose tinkluose ir regionuose. Konstrukcija leidžia įrengti suderinamus „Teltonika“ maršrutizatorius IP67 korpuse, suteikiant apsaugotą aplinką maršrutizatoriui ir švarią, konsoliduotą išorinę išvaizdą. Vertikali poliarizacija ir 6 dBi stiprinimas padeda pasiekti tolimas bazines stotis, išlaikant kompaktišką formą ir lengvą konstrukciją.

Tinka

• Stacionarūs lauko korinio ryšio kanalai į tolimas bazines stotis
• Pramoninė ir atokių vietų interneto prieiga, kur reikalingas apsaugotas maršrutizatoriaus korpusas
• Kombinuota LTE ir „Wi-Fi“ aprėptis mažoms aikštelėms, kioskams, nameliams ar laikiniems įrenginiams
• Naudojimo atvejai, kuriems reikalingas kelių dažnių palaikymas iki 1 GHz, 1,7–2,7 GHz ir 2,4 GHz juostose

Pagrindinės specifikacijos

• Dažnių juostos: 0,694–0,96 GHz; 1,7–2,2 GHz; 2,2–2,7 GHz; 2,4–2,5 GHz
• Maksimalus antenos stiprinimas: 6 dBi
• Poliarizacija: vertikali
• Jungties tipas: PoE/LAN suderinama sąsaja integruotam maršrutizatoriaus įrengimui
• Matmenys (P × G × A): 272 × 96 × 276 mm
• Svoris: 1,8 kg
• Spalva: balta

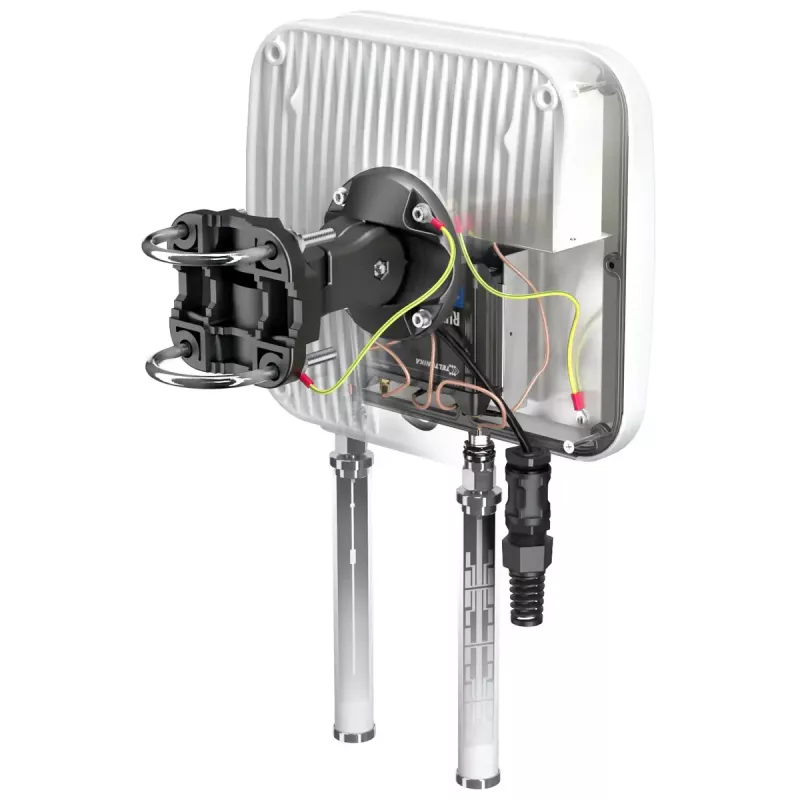

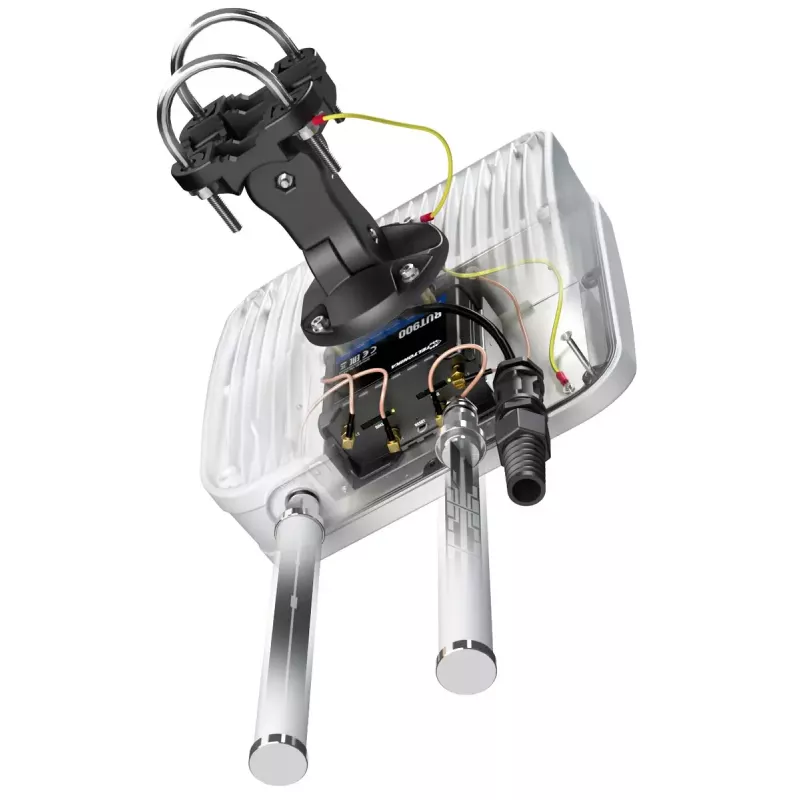

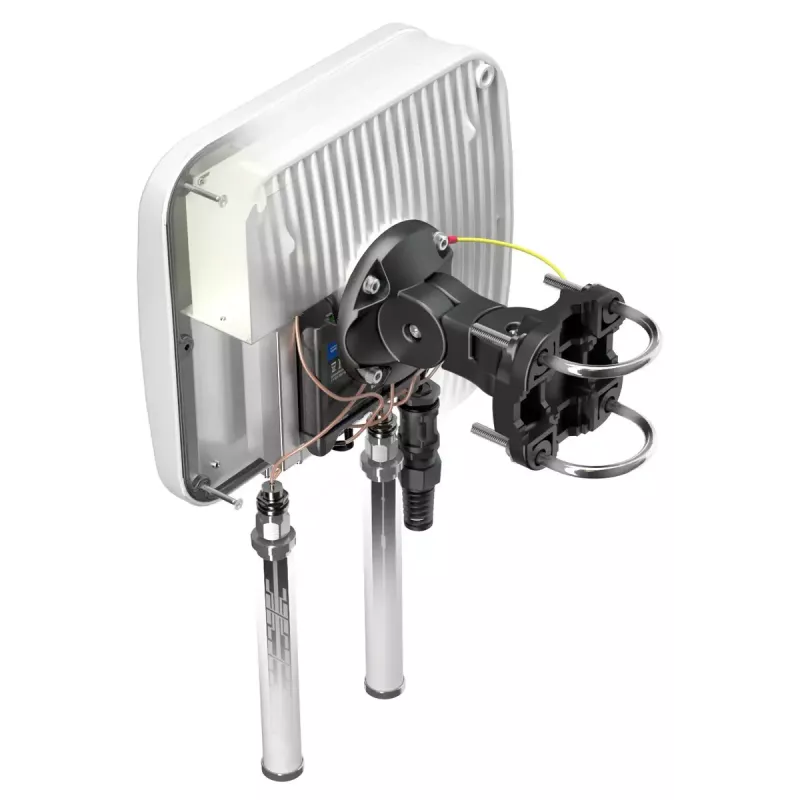

• Korpuso apsauga: IP67 klasės korpusas maršrutizatoriaus talpinimui (suderinamas su „Teltonika RUT951“, „RUT950“, „RUT901“)

Kaip naudoti

Sumontuokite „QuMax“ ant tinkamo stiebo arba sienos naudodami atitinkamus laikiklius ir užtikrinkite, kad antena būtų nukreipta į tikslinę bazinę stotį, kad būtų maksimaliai padidintas kryptinis veikimas. Įdiekite suderinamą „Teltonika“ maršrutizatorių į numatytą IP67 korpuso erdvę ir prijunkite maršrutizatorių prie antenos per pridedamą PoE/LAN sąsają arba rekomenduojamas RF jungtis, kaip nurodyta diegimo vadove. Užsandarinkite visus kabelių įvado taškus ir tvirtinimo elementus, kad išlaikytumėte atsparumą oro sąlygoms. Po fizinio įrengimo sukonfigūruokite maršrutizatorių ir belaidžius parametrus, kad atitiktų operatoriaus tinklą, ir patikrinkite signalo stiprumą ir kanalo stabilumą.

Rekomendacijos

Geriausiems rezultatams pasiekti atlikite RF vietos tyrimą arba signalo skenavimą, kad nustatytumėte optimalų antenos azimutą ir pakylėjimą. Naudokite aukštos kokybės lauko sąlygoms skirtą eterneto kabelį ir įžeminimą, jei taikytina, ir laikykitės vietinių taisyklių dėl stiebo įžeminimo ir žaibo apsaugos. Reguliariai tikrinkite sandariklius ir tvirtinimo įrangą, kad išsaugotumėte IP67 apsaugą ir ilgalaikį veikimą.
