Kryptinė tinklo antena QuWireless AXRL — 7 dBi, 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz, PoE/LAN, dviguba poliarizacija

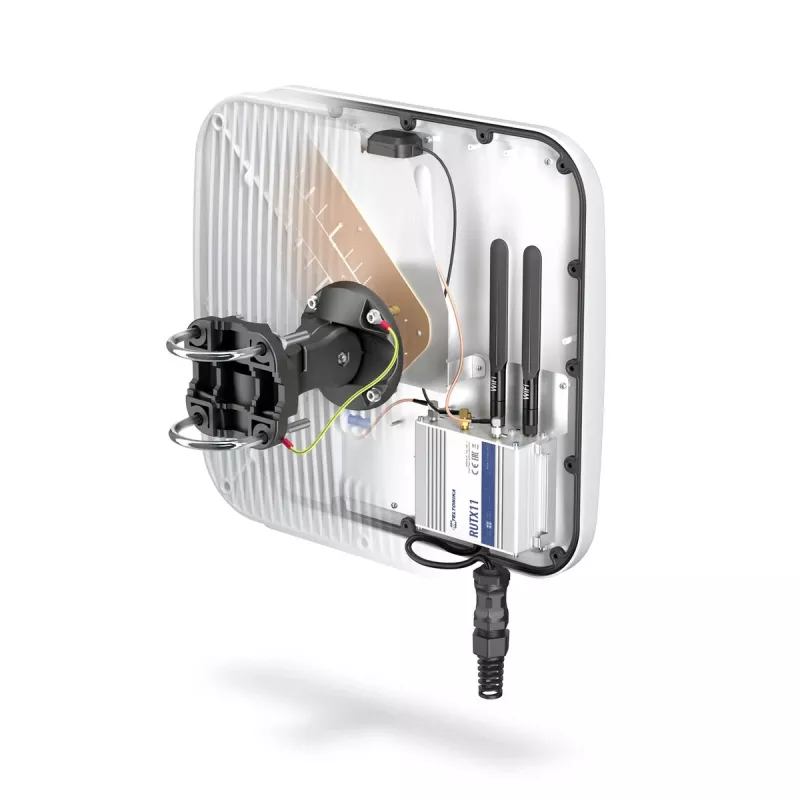

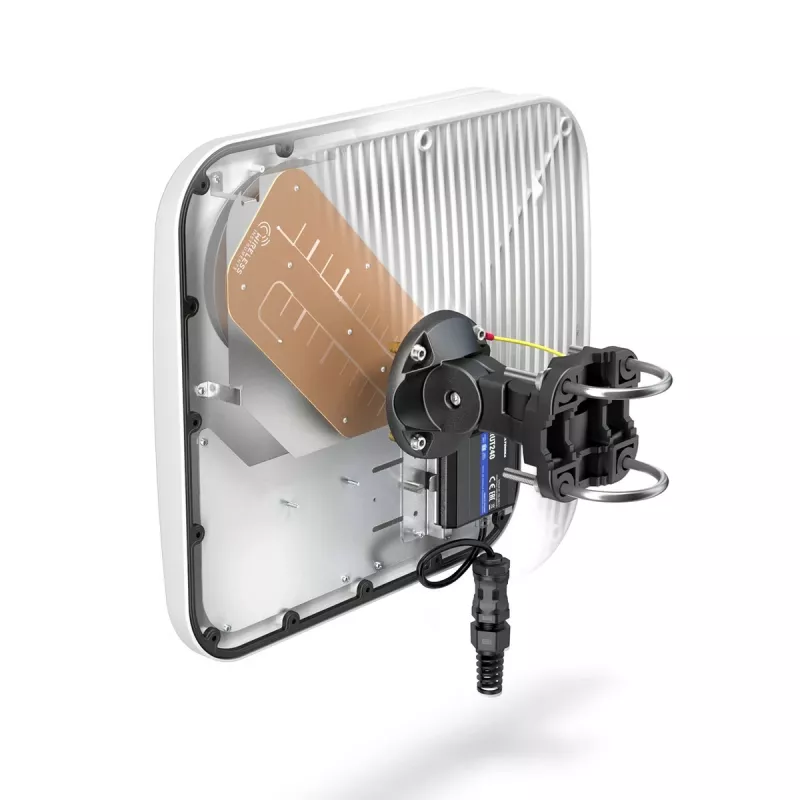

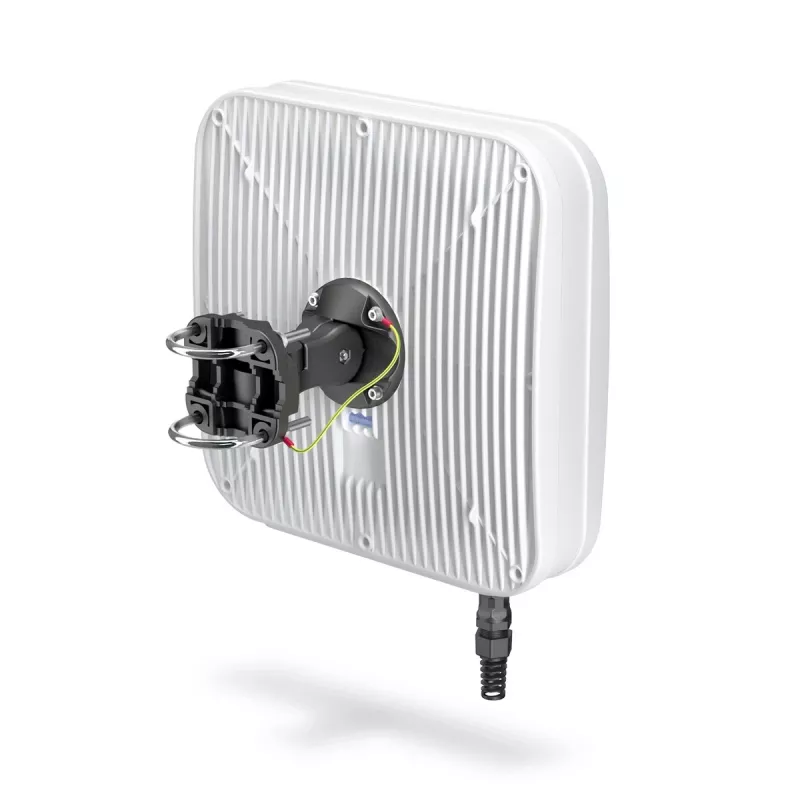

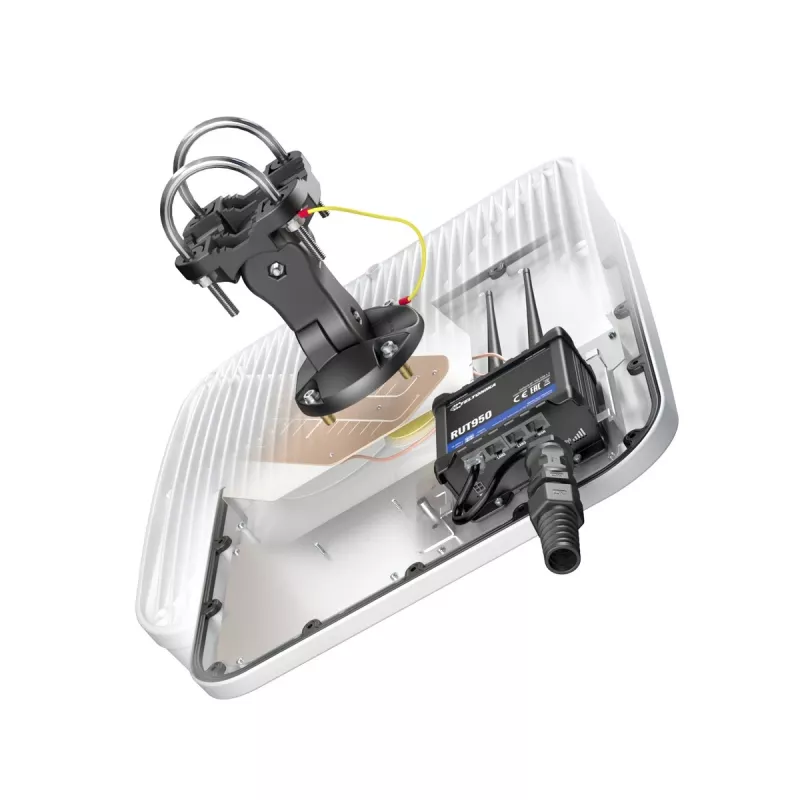

QuWireless AXRL yra kryptinė tinklo antena, užtikrinanti iki 7 dBi stiprinimą trijuose korinio ryšio dažnių diapazonuose: 0,694–0,96 GHz, 1,7–2,2 GHz ir 2,2–2,7 GHz. Įrenginys yra kompaktiškame baltame korpuse (392×392×99 mm) ir sveria 3,7 kg, jame derinama dviguba poliarizacija su PoE/LAN jungtimi, kad būtų galima palaikyti taškas–taškas ryšio linijas, sektorių diegimus ir fiksuotą belaidę prieigą. Korpuso viduje yra montavimo vieta, suprojektuota talpinti pasirinktus Teltonika maršrutizatorius integruotam lauko įrengimui, taip pat yra vietos originalioms Teltonika GPS ir Wi‑Fi antenoms, kai jų reikia.

Privalumai

AXRL užtikrina kelių dažnių juostų aprėptį viename kryptiniame įrenginyje, supaprastindama diegimą, kai reikalingos kelios korinio ryšio juostos. Dviguba poliarizacija pagerina ryšio patikimumą ir pralaidumą, palaikydama abi radijo signalų poliarizacijas. Kompaktiškas IP standartą atitinkantis korpusas leidžia montuoti ir apsaugoti suderinamus Teltonika maršrutizatorius antenos korpuso viduje, sumažinant išorinių kabelių skaičių ir apsaugant įrangą nuo oro sąlygų. Maksimalus 7 dBi stiprinimas subalansuoja kryptinį pasiekiamumą su valdomu antenos dydžiu pramoniniams ir stacionariems įrenginiams.

Tinka

• Korinio ryšio magistralinėms linijoms ir tolimojo ryšio linijoms, kur reikalingas kryptinis stiprinimas
• Fiksuotai belaidei prieigai (FWA) stabiliems abonentų ryšiams užtikrinti
• Privatiems taškas–taškas arba sektorių diegimams pramoninėse ar kaimo vietovėse
• Integruotiems lauko įrenginiams, naudojant suderinamus Teltonika maršrutizatorius

Pagrindinės specifikacijos

• Dažnių aprėptis: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz
• Maksimalus antenos stiprinimas: 7 dBi
• Poliarizacija: dviguba poliarizacija
• Jungties tipas: PoE/LAN (integruotas prievadas tinklui ir maitinimui / pralaidumui)
• Korpuso spalva ir apdaila: balta
• Matmenys: 392 × 392 × 99 mm
• Svoris: 3,7 kg

Kaip naudoti

Montuokite AXRL ant tinkamo stiebo arba sieninio laikiklio, užtikrindami tiesioginį matomumą link nuotolinės bazinės stoties arba tikslinės antenos. Įdiekite suderinamą Teltonika maršrutizatorių antenos korpuso viduje, vadovaudamiesi maršrutizatoriaus gamintojo montavimo instrukcijomis, ir užtikrinkite, kad visi vidiniai antenos sujungimai (GPS/Wi‑Fi) būtų teisingai išdėstyti, jei naudojami. Prijunkite PoE/LAN prievadą prie maitinimo injektoriaus arba komutatoriaus, kuris palaiko reikiamą Ethernet/PoE konfigūraciją, tada sukonfigūruokite tinklo parametrus maršrutizatoriuje pasirinktai korinio arba IP ryšio linijai. Tiksliai sureguliuokite antenos kryptį ir poliarizacijos suderinimą, stebėdami signalo stiprumą ir pralaidumą, kad pasiektumėte optimalų veikimą.

Rekomendacijos

Ilgo nuotolio ryšio linijoms ir stacionariems įrenginiams naudokite tvirtą stiebą arba stulpą ir tvirtinimo įrangą, kad sumažintumėte judėjimą. Integruodami maršrutizatorių korpuso viduje, patikrinkite maršrutizatoriaus modelių suderinamumo sąrašą ir užtikrinkite tinkamą kabelių įvadų sandarinimą, kad būtų išlaikyta apsauga nuo oro sąlygų. Periodiškai tikrinkite montavimo laikiklius ir kabelių riebokšlius, ar nėra korozijos ar atsilaisvinimo, ir perreguliuokite anteną, jei ryšio kokybė pablogėja po stiprių oro sąlygų.
