Kryptinė antena QuWireless QuMax XR All In

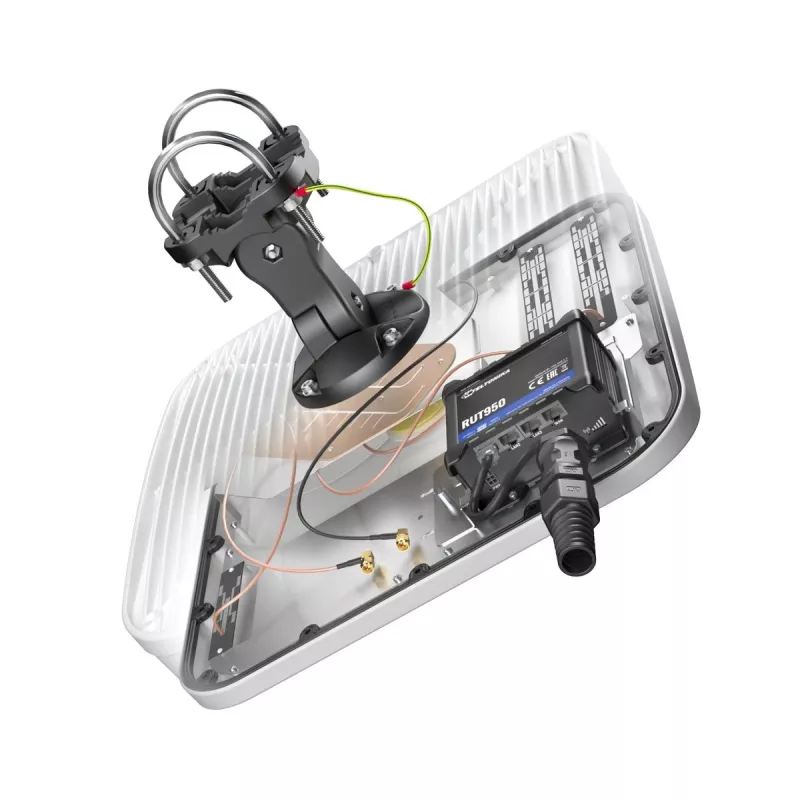

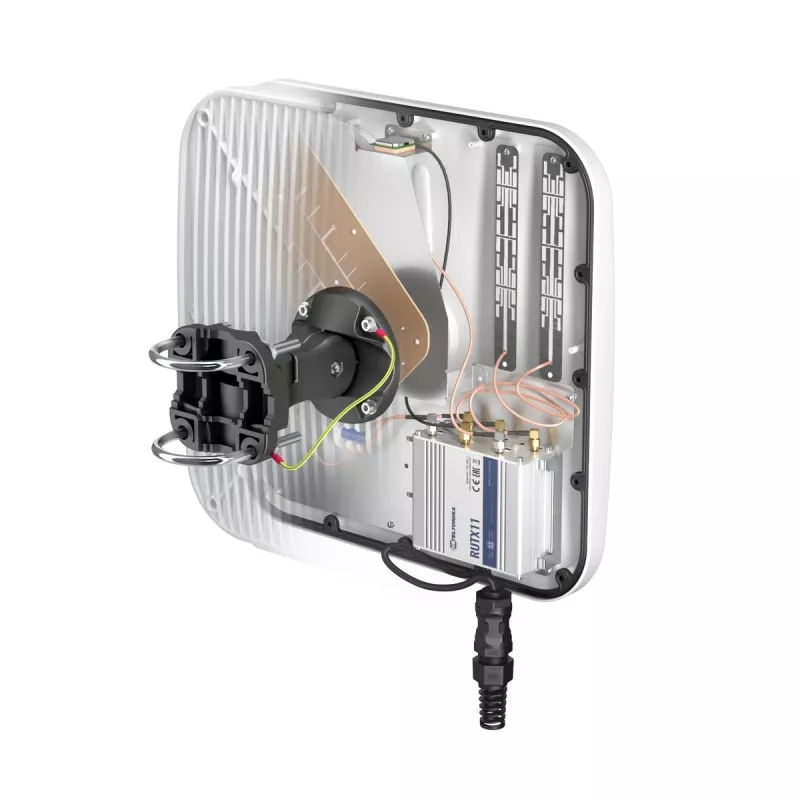

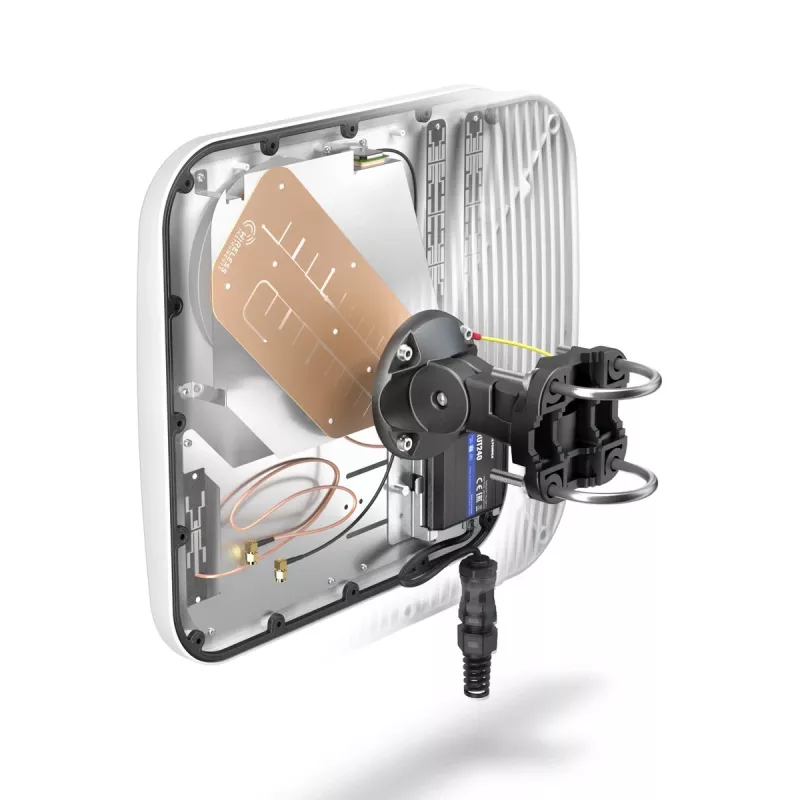

„QuWireless QuMax XR All In“ yra integruota lauko daugiajuostė antena, sujungianti didelio stiprinimo kryptinę LTE anteną su įmontuotomis visakryptėmis Wi‑Fi (2,4 / 5 GHz), „Bluetooth“ ir GPS antenomis viename IP67 korpuse. Korpuso dydis pritaikytas talpinti „Teltonika RUT“ serijos maršrutizatorių (modeliai RUT200/240/241/950/951/955/956/X09/X11), o antena palaiko platų dažnių diapazoną (0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz koriniam ryšiui ir 2,4–2,5 / 4,7–6 GHz Wi‑Fi) su dviguba poliarizacija ir 7 dBi kryptiniu LTE stiprinimu.

Privalumai

Integruota konstrukcija sumažina išorinių kabelių kiekį ir supaprastina montavimą, sujungiant kryptinę LTE, dviejų juostų visakryptę Wi‑Fi, „Bluetooth“ ir GPS į vieną atsparų oro sąlygoms įrenginį. Dviguba poliarizacija ir kelių juostų aprėptis užtikrina suderinamumą su daugeliu korinio ryšio ir Wi‑Fi diegimų, o įmontuota vieta „Teltonika RUT“ maršrutizatoriams leidžia sukurti kompaktišką, apsaugotą stacionarų įrengimą. PoE/LAN jungties parinktis palengvina maitinimo ir duomenų tiekimą sumontuotam maršrutizatoriui.

Tinka

• Stacionariems tolimojo korinio ryšio sujungimams su tolimomis bazinėmis stotimis
• Lauko Wi‑Fi aprėpčiai naudojant 2,4 GHz ir 5 GHz juostas
• Pramoninėms arba atokioms vietoms, kurioms reikia kompaktiško, atsparaus oro sąlygoms maršrutizatoriaus įrengimo
• Diegimams, kuriems kartu su koriniu ryšiu ir Wi‑Fi reikalingi GPS ir „Bluetooth“ signalai

Pagrindinės specifikacijos

• Modelis: QuWireless QuMax XR All In (MPN: AXRA)
• LTE kryptinis stiprinimas: 7 dBi
• Dažnių diapazonai: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz (korinis ryšys); 2,4–2,5 / 4,7–6 GHz (Wi‑Fi)
• Poliarizacija: dviguba poliarizacija
• Jungties tipas: PoE / LAN
• Korpuso apsaugos klasė: IP67
• Matmenys: 392 mm × 99 mm × 392 mm
• Pagaminta Lenkijoje

Kaip naudoti

Sumontuokite QuMax XR All In ant tinkamo lauko stiebo arba sienos naudodami korozijai atsparias tvirtinimo detales ir nukreipkite kryptinį LTE skydą link tikslinės bazinės stoties, kad priėmimas būtų geriausias. Įdėkite suderinamą Teltonika RUT serijos maršrutizatorių į korpusą, vadovaudamiesi maršrutizatoriaus gamintojo montavimo instrukcijomis, prijunkite antenos kabelius prie maršrutizatoriaus antenos prievadų ir tiekkite maitinimą/duomenis per PoE/LAN jungtį, jei palaikoma. Užtikrinkite, kad kabelių sandarikliai būtų užveržti, o tarpinės nepažeistos, kad būtų išlaikyta IP67 apsauga.

Rekomendacijos

Siekiant optimalaus LTE veikimo, nukreipkite kryptinį skydą link artimiausio stipriausio mobiliojo ryšio bokšto ir patikrinkite signalo lygius keliose padėtyse prieš galutinai užveržiant. Lauko trasoms naudokite ekranuotus, oro sąlygoms atsparius eterneto ir antenos kabelius bei laikykitės vietinių taisyklių dėl stiebų ir stogo montavimo. Periodiškai tikrinkite sandariklius ir jungtis, kad išsaugotumėte atsparumą orui ir signalo kokybę.
