Įvairiakryptė tinklo antena QuWireless QuSpot PoE/LAN 4 dBi, 0,694–6 GHz, vertikali poliarizacija

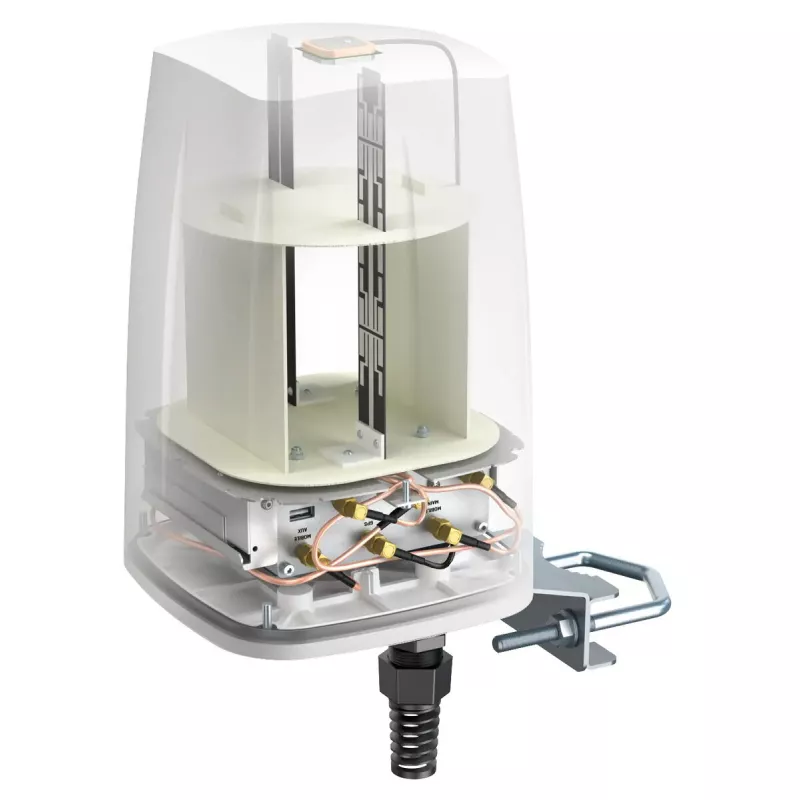

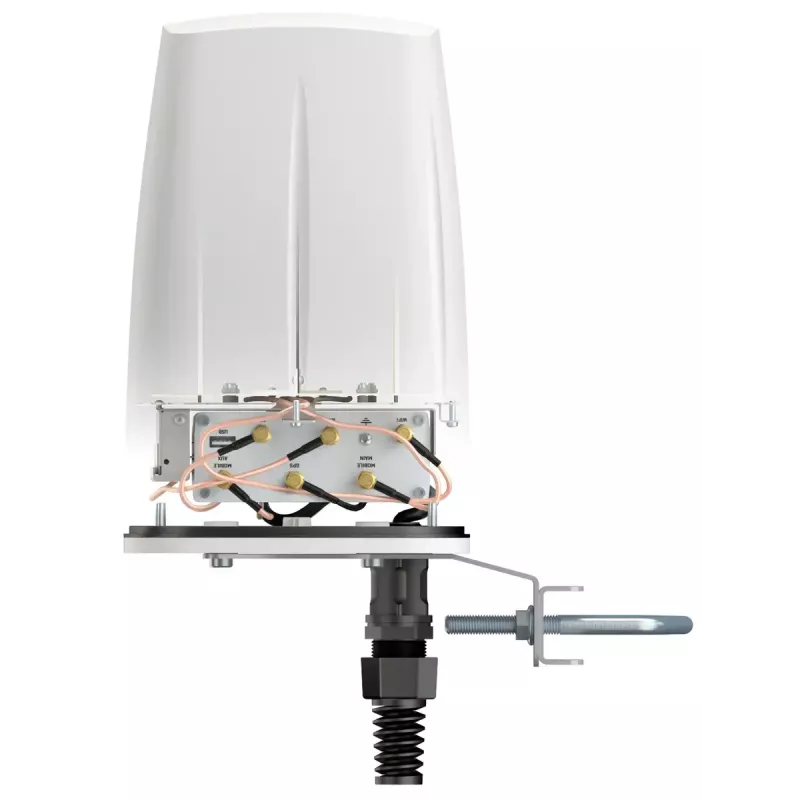

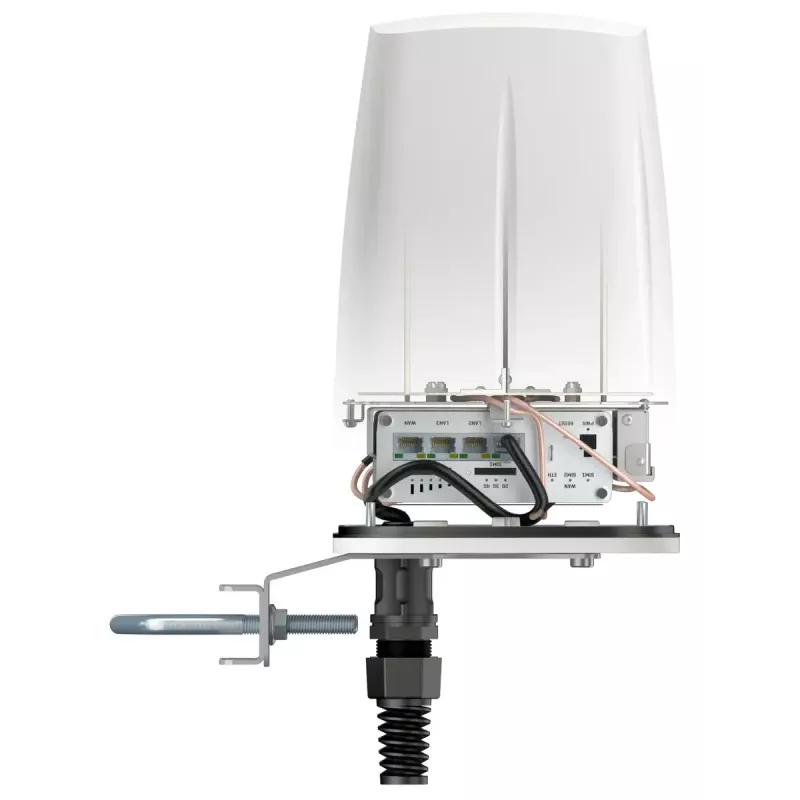

QuWireless QuSpot – tai įvairiakryptė tinklo antena su integruota PoE/LAN jungtimi ir kompaktišku 160×160×240 mm korpusu. Antena apima kelias korinio ir Wi‑Fi ryšio juostas diapazone nuo 0,694 iki 6 GHz (0,694–0,96 / 1,7–2,2 / 2,2–2,7 / 2,4–2,5 / 4,7–6 GHz) ir užtikrina iki 4 dBi stiprinimą su vertikalia poliarizacija. Gaminys sukurtas taip, kad jame būtų galima įmontuoti Teltonika RUTX11 maršrutizatorių, skirtą viskas viename lauko ar vidaus įrengimui, viename korpuse sujungiant kelių juostų LTE, dviejų juostų Wi‑Fi (2,4/5 GHz), GPS ir Bluetooth antenas. Montavimo galimybės apima montavimą ant sienos arba stulpo, o antenos varža yra 50 Ω, užtikrinanti suderinamumą su standartine tinklo įranga.

Privalumai

QuSpot užtikrina kelių juostų aprėptį kompaktiškame, oro sąlygoms tinkamame korpuse, kuris palaiko tiek korinio, tiek Wi‑Fi signalus be atskirų išorinių antenų. Integracija su Teltonika RUTX11 maršrutizatoriumi supaprastina montavimą, sujungiant maršrutizatoriaus padėtį ir antenos funkcijas viename įrenginyje. Tipinės stiprinimo vertės (2 / 4 dBi) ir vertikali poliarizacija daro anteną tinkamą bendriems įvairiakryptės aprėpties scenarijams, o PoE/LAN jungtis leidžia centralizuotai tiekti maitinimą ir duomenis įmontuotam maršrutizatoriui.

Tinka

• Lauko ir vidaus mobiliojo plačiajuosčio ryšio įrenginiams
• Stacionariems įrengimams jachtose, valtyse, kemperiuose ir nameliuose ant ratų
• Pramoniniam ir CCTV tinklo ryšiui
• Viešiesiems prieigos taškams ir mažoms lauko Wi‑Fi aprėpties zonoms
• Integruotiems diegimams naudojant Teltonika RUTX11

Pagrindinės specifikacijos

• Dažnių aprėptis: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 / 2,4–2,5 / 4,7–6 GHz
• Maksimalus stiprinimas: iki 4 dBi (tipinis 2 / 4 dBi)
• Poliarizacija: vertikali
• Varža: 50 Ω
• Matmenys: 160 × 160 × 240 mm
• Montavimas: ant sienos arba stulpo
• Jungtys: PoE/LAN, skirta integruotam maršrutizatoriaus montavimui ir tinklo ryšiui
• Integruotos antenos: kelių juostų LTE įvairiakryptė, dviejų juostų Wi‑Fi įvairiakryptė (2,4/5 GHz), GPS ir Bluetooth

Kaip naudoti

Sumontuokite QuSpot ant tinkamos sienos arba stulpo naudodami pridedamą ar tinkamą montavimo įrangą, užtikrindami, kad korpusas būtų orientuotas vertikaliai, kad būtų teisinga poliarizacija. Įdėkite Teltonika RUTX11 maršrutizatorių į tam skirtą vietą QuSpot korpuse, vadovaudamiesi maršrutizatoriaus gamintojo instrukcijomis, tada prijunkite maršrutizatorių prie PoE/LAN jungties, kad būtų tiekiamas maitinimas ir tinklo ryšys. Nustatykite anteną taip, kad kuo labiau užtikrintumėte tiesioginį matomumą, ir nutieskite kabelius per oro sąlygoms atsparias angas, kad būtų išlaikytas korpuso sandarumas.

Rekomendacijos

Pastatykite anteną aukštesnėje vietoje, kad maksimaliai padidintumėte įvairiakryptę aprėptį ir sumažintumėte kliūtis. Lauko įrengimams naudokite tinkamą apsaugą nuo viršįtampių ir įžeminimą bei laikykitės vietinių taisyklių, susijusių su montavimu ant konstrukcijų. Siekdami geriausio korinio ir Wi‑Fi ryšio veikimo, patikrinkite maršrutizatoriaus programinę įrangą ir antenos išlygiavimą bei pasirinkite tinkamą antenos padėtį norimiems tinklams.
