InLine 76619K sąsajos plokštė / adapteris, vidinis PCI

Prideda du klasikinius PCI lizdus prie modernių sistemų:Idealiai tinka toliau naudoti patikimas PCI išplėtimo plokštes naujuose kompiuteriuose arba pramoninėse sistemose.
Patikimas signalų perdavimas per jungiamąjį kabelį:60 cm ilgio kabelis sujungia PCIe pagrindinę plokštę su papildoma plokšte ir užtikrina stabilų duomenų ryšį.
Lankstus maitinimo tiekimas per SATA 15 kontaktų jungtį:Maitinimas tiekiamas tiesiai į pagrindinę plokštę – nereikia papildomo adapterio.
Diegimas be tvarkyklių maksimaliam suderinamumui:Operacinė sistema automatiškai atpažįsta plokštę – nereikia rankinio derinimo.
ASMedia tilto lustas aukštam suderinamumui:Integruotas ASM1083 lustų rinkinys užtikrina stabilų PCIe į PCI konvertavimą net su senesnėmis operacinėmis sistemomis.

Su InLine® sąsajos plokšte, PCIe x1 į 2x PCI 32 bitų, galite išplėsti modernius kompiuterius dviem klasikiniais PCI lizdais. Sistemą sudaro PCIe pagrindinė plokštė su ASMedia ASM1083 tilto lustu ir papildoma plokštė, sujungta 60 cm kabeliu. Tai daro plokštę idealią toliau naudoti senesnes, bet funkcionaliai svarbias PCI išplėtimo plokštes – pavyzdžiui, pramoniniuose kompiuteriuose, testavimo sistemose ar specialiose programose, kur PCIe negali pakeisti.
Plokštė yra be tvarkyklių ir suderinama su daugeliu operacinių sistemų, įskaitant visas Windows versijas nuo XP ir Linux branduolius nuo 2.4 versijos. Maitinimas tiekiamas per standartizuotą SATA 15 kontaktų jungtį, kuri leidžia lengvai integruoti į esamas konfigūracijas. PCI signalai patikimai perduodami į papildomą plokštę per jungiamąjį kabelį, kuris turi du 32 bitų lizdus.
Nesvarbu, ar profesionalioje aplinkoje, ar ambicinguose „pasidaryk pats“ projektuose, šis sprendimas siūlo kokybišką ir patvarų būdą toliau naudoti patikimą PCI aparatinę įrangą – be kompromisų dėl sistemos atnaujinimų.
Techniniai duomenys

PCIe standartas: PCIe v1.1 x1 linija (jungtis prie pagrindinės plokštės)
Sąsajos: 2× PCI 32 bitų, 33/66 MHz (teikiamos papildomoje plokštėje)

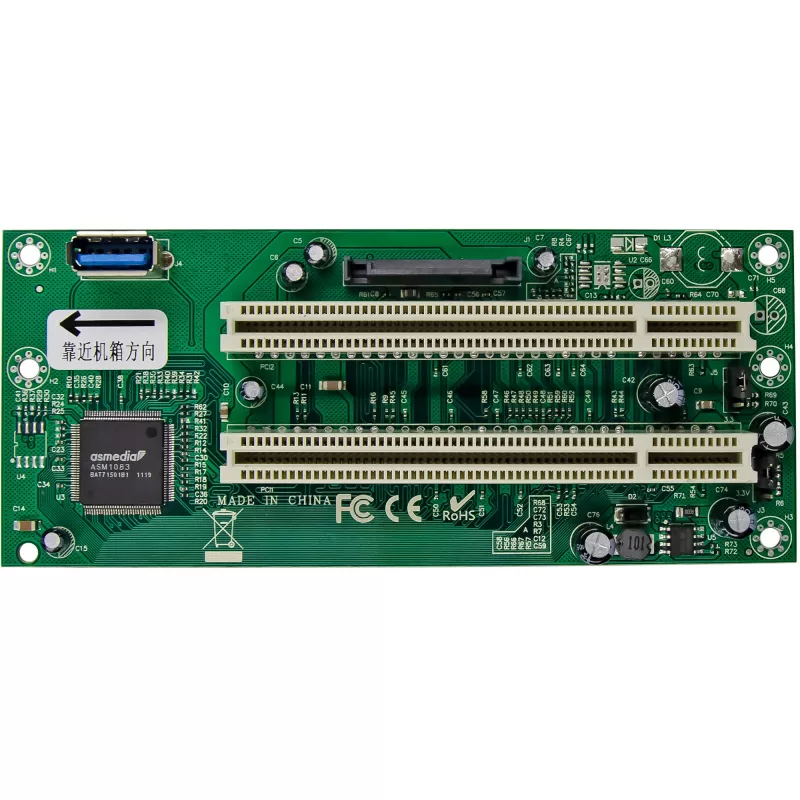

Lustų rinkinys: ASMedia ASM1083 (PCIe į PCI tiltas)
Maitinimo tiekimas: SATA 15 kontaktų maitinimo jungtis pagrindinėje plokštėje
Tvarkyklė: Nereikia diegti tvarkyklių

Palaikomos operacinės sistemos

Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11 (32/64 bitų)
Windows Server 2003 / 2008 / 2012 / 2016
Linux branduolys 2.4 arba naujesnis

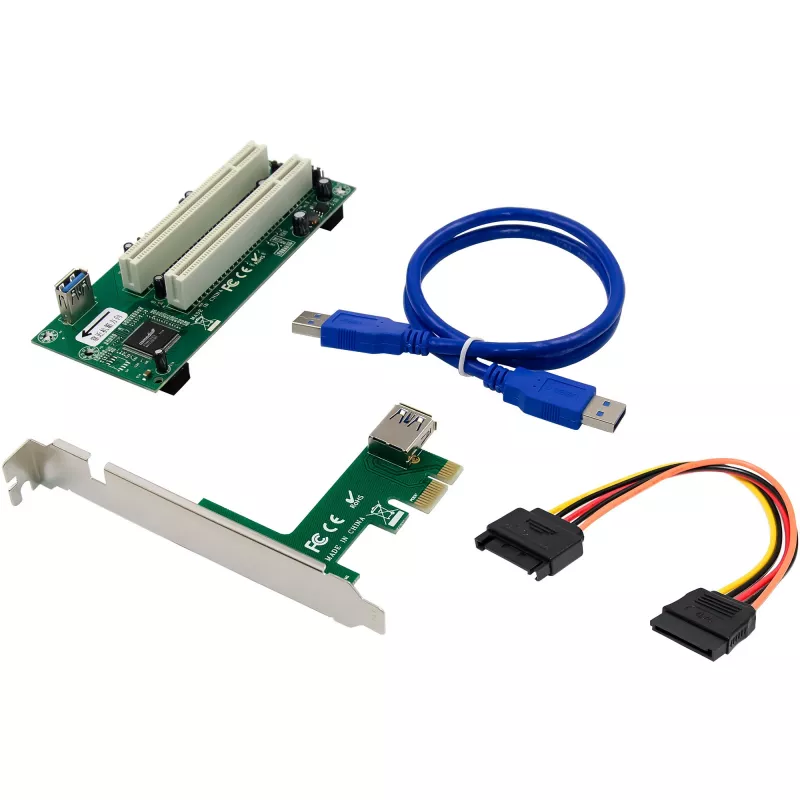

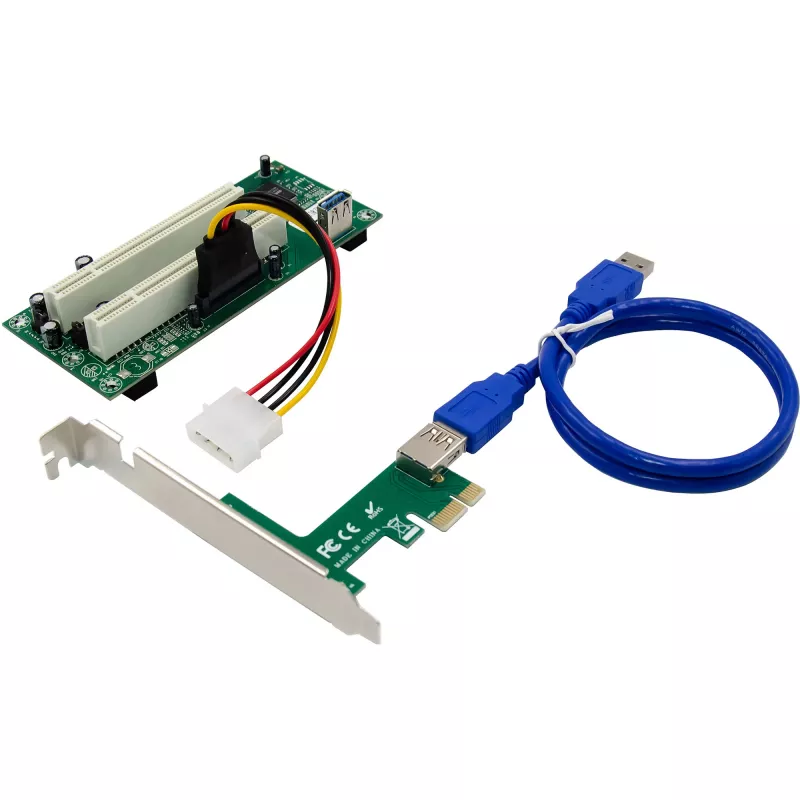

Pristatymo apimtis

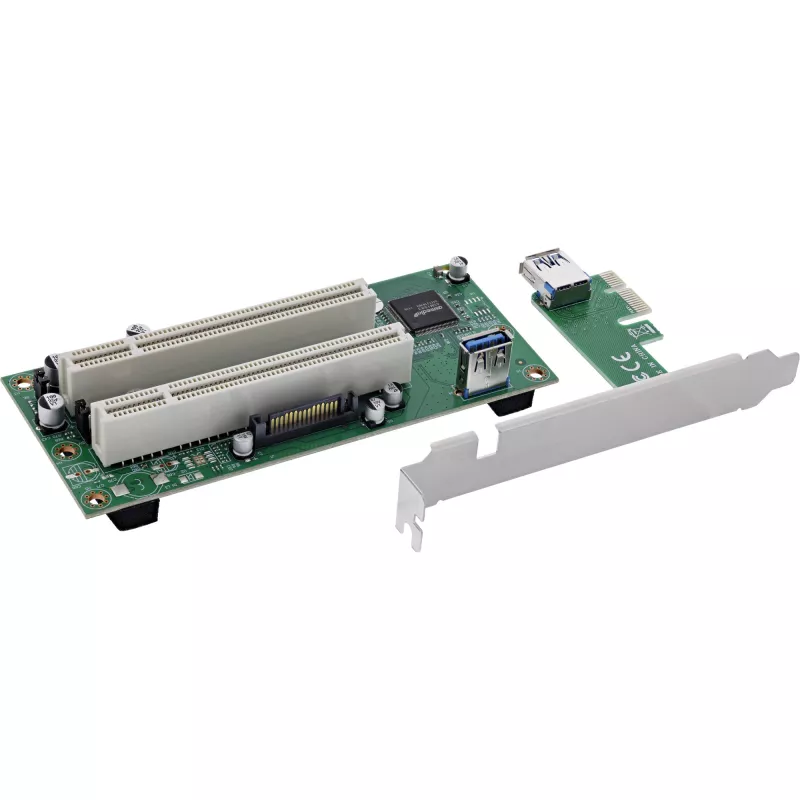

1x InLine PCIe x1 į 2× PCI sąsajos plokštė (pagrindinė plokštė, su PCIe įdedama plokšte)

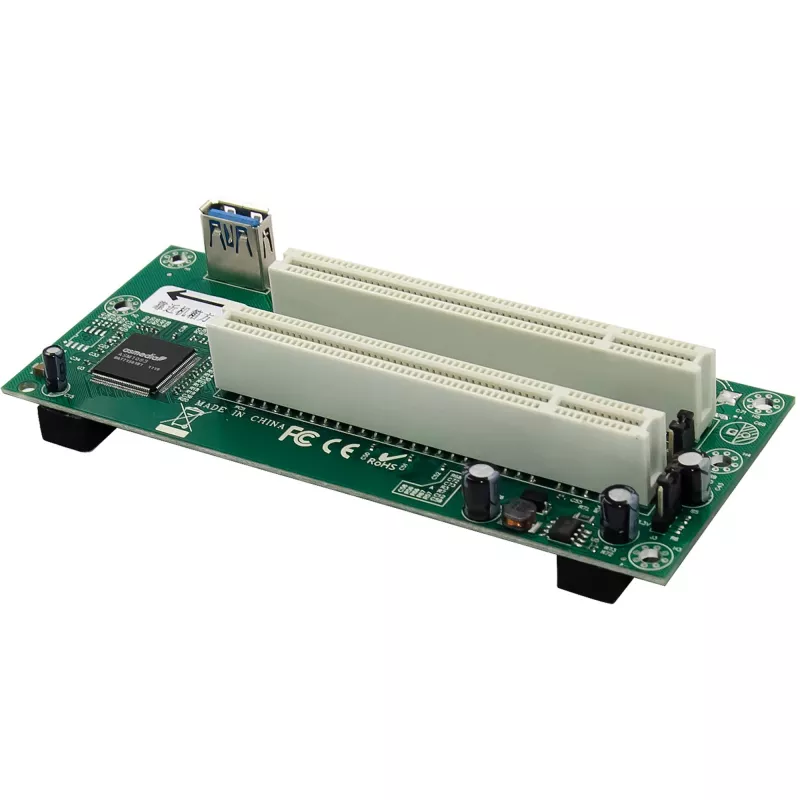

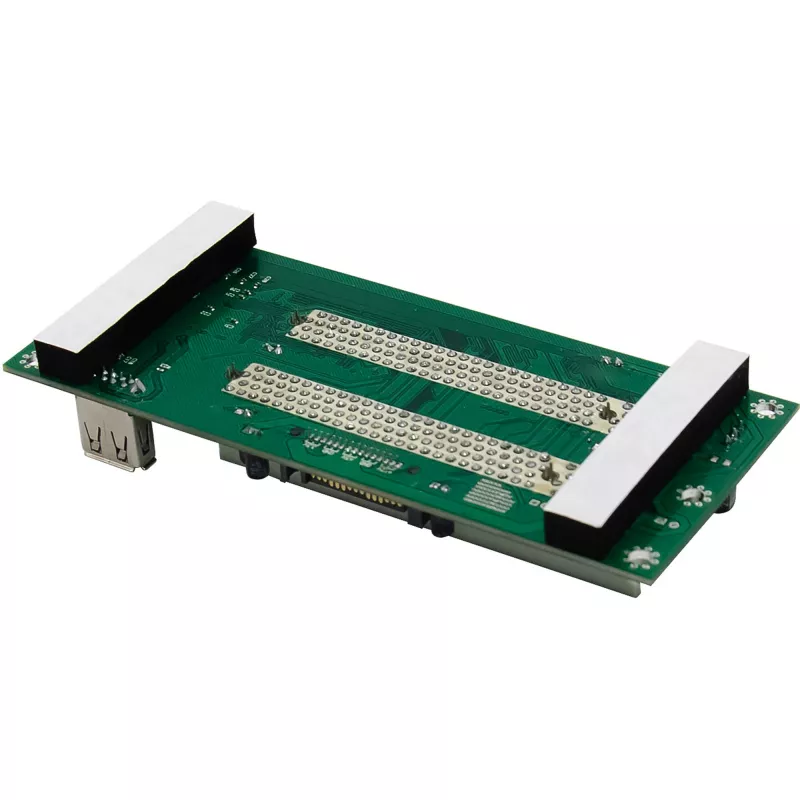

1x Papildoma plokštė su 2× PCI lizdais
1x 60 cm jungiamasis kabelis tarp pagrindinės ir papildomos plokštės

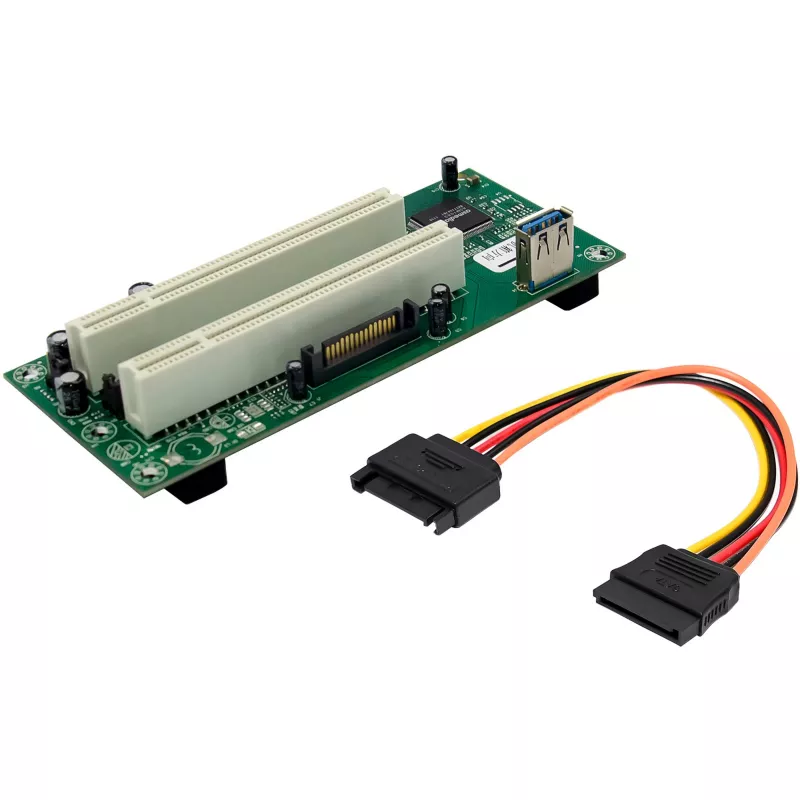

1x SATA 15 kontaktų maitinimo kabelis (apytiksliai 5 cm)
1x Vartotojo vadovas vokiečių/anglų kalbomis

InLine 76619K. Prieglobos sąsaja: PCIe, Išvesties sąsaja: PCI, Prieglobos sąsajos lytis: Vyriška. Lustų rinkinys: ASMedia ASM1083. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows Vista, Windows XP, Palaikomos Linux operacinės sistemos: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Palaikomos serverių operacinės sistemos: Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows Server 2016. Plotis: 132 mm, Gylis: 1.84 mm, Aukštis: 60 mm. Įtraukti kabeliai: SATA, USB, Pakuotės plotis: 125 mm, Pakuotės gylis: 180 mm

Kaip naudoti

Įdiekite pagrindinę plokštę į laisvą PCIe x1 lizdą pagrindinėje plokštėje, prijunkite papildomą plokštę naudodami pridedamą 60 cm kabelį ir tiekite maitinimą pagrindinei plokštei per SATA 15 kontaktų maitinimo kabelį. Operacinė sistema turėtų automatiškai aptikti adapterį; tada įdiekite ir sukonfigūruokite bet kokias senesnes PCI išplėtimo plokštes papildomos plokštės lizduose pagal plokščių dokumentaciją.

Rekomendacijos

Patikimam veikimui prijunkite SATA maitinimo kabelį prie stabilaus maitinimo šaltinio ir pritvirtinkite abi plokštes korpuse, kad išvengtumėte jungčių apkrovos. Patikrinkite operacinės sistemos suderinamumą su ASMedia ASM1083 tiltu, kai naudojate senesnes sistemas, ir padėkite papildomą plokštę ten, kur ji netrukdo oro srautui ar kitiems komponentams.
