InLine 76660O vidinis U.2 adapteris PCIe vyriška 4 Gbit/s

Palaiko du 2,5 colio NVMe SSD maksimaliam našumui ir lankstumui
PCIe 3.0 x8 jungtis su iki 64 Gb/s pralaidumu
Automatinis linijų aptikimas (bifurkacija) optimaliai sistemų integracijai
LED indikatoriai lengvai klaidų diagnostikai ir veikimo būsenai
Nereikia papildomos tvarkyklės – vietinis Windows ir Linux palaikymas

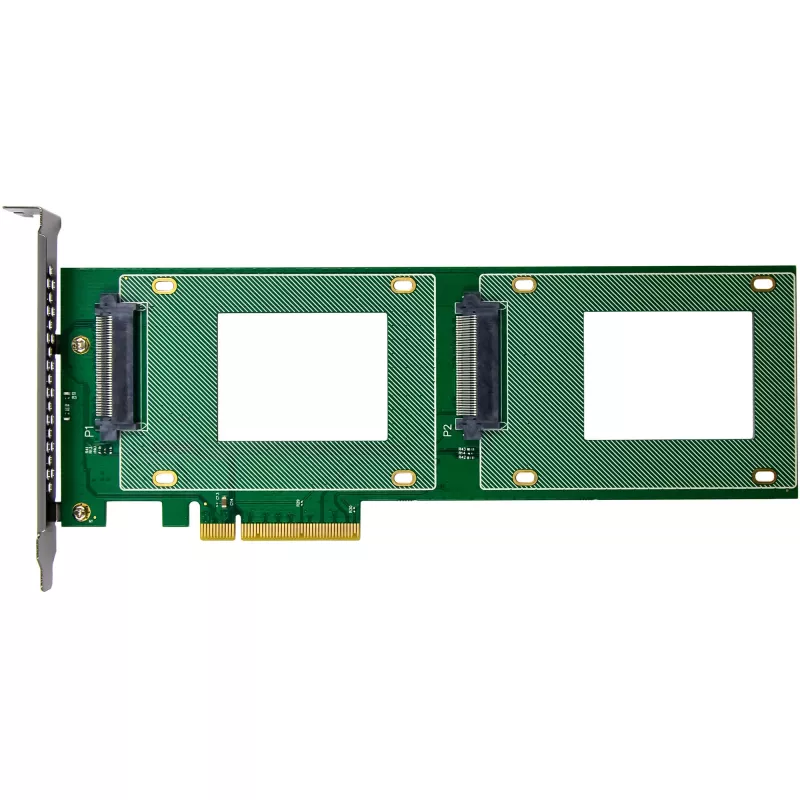

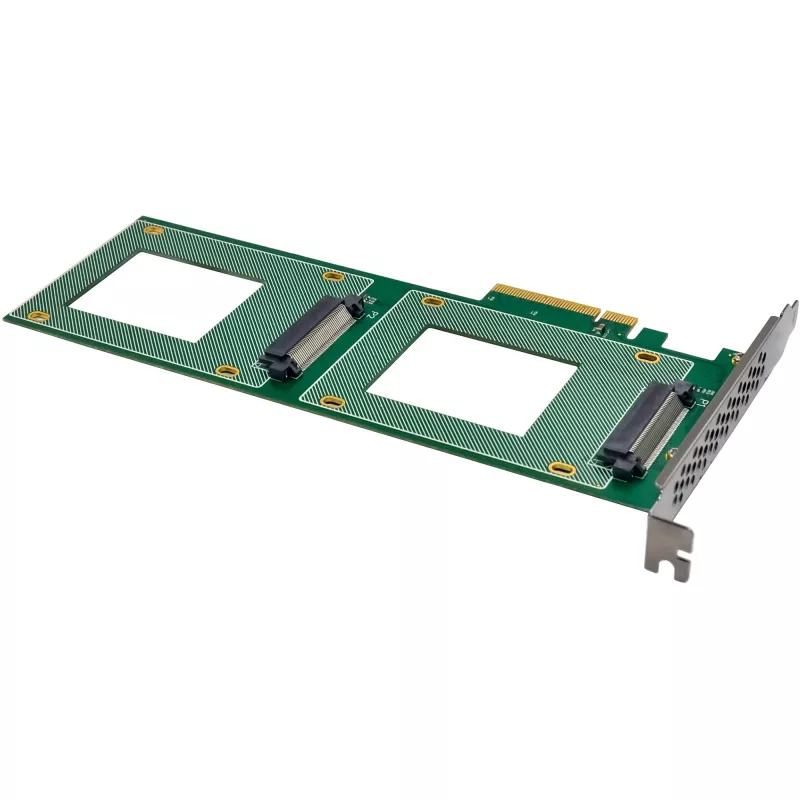

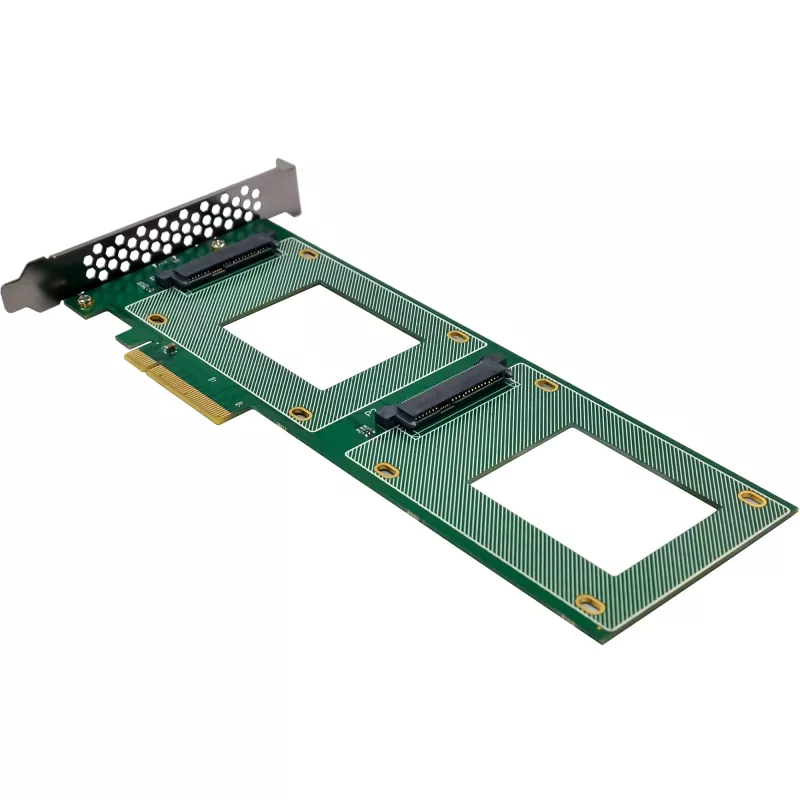

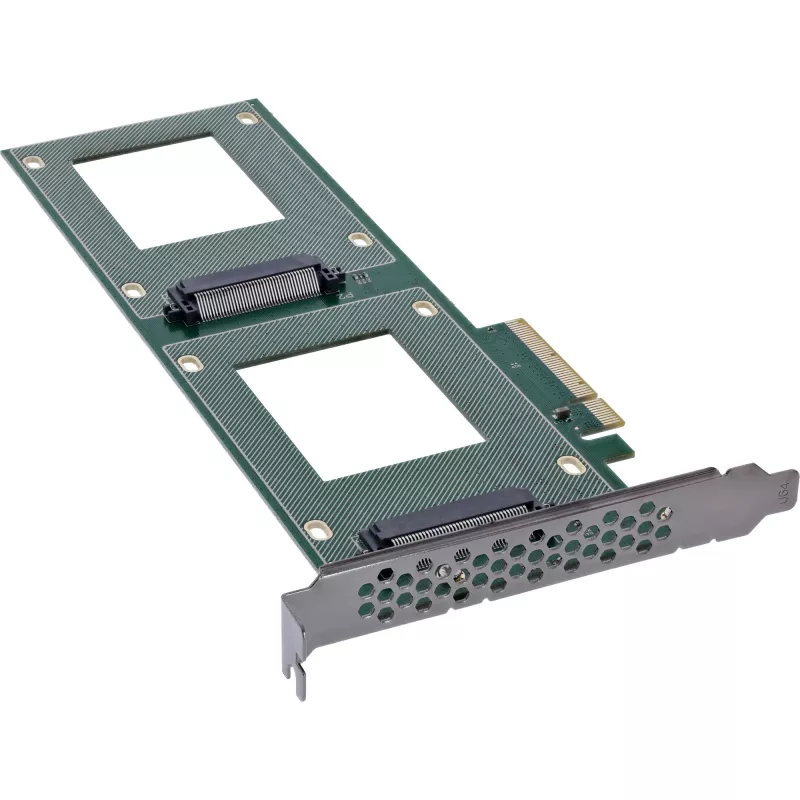

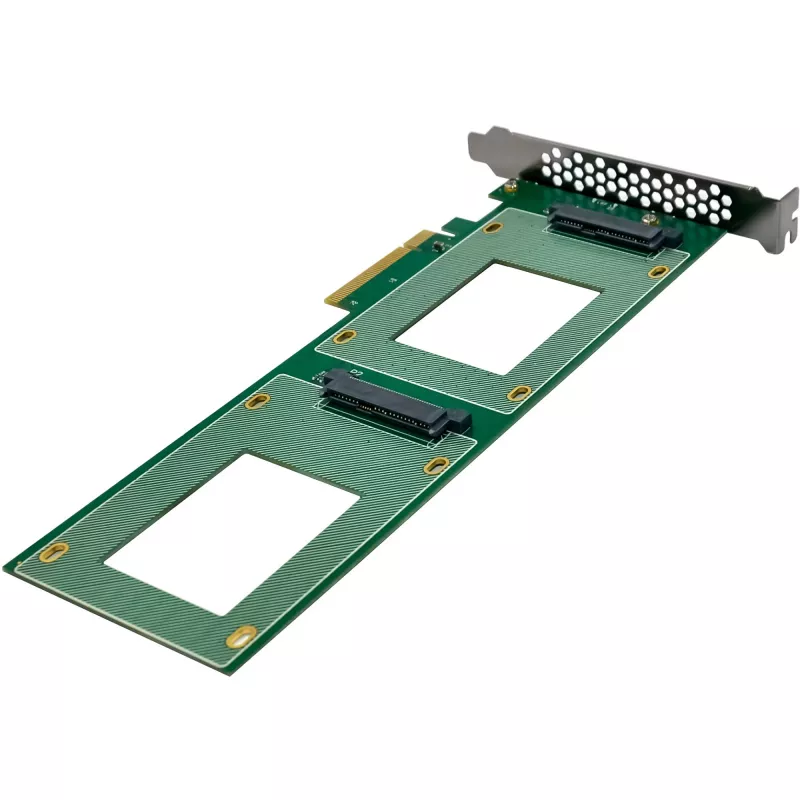

InLine® PCI Express plokštė išplečia jūsų sistemą dviem vidiniais U.2 NVMe SSD lizdais ir leidžia lygiagrečiai veikti dviem SSD su visa PCIe pralaidumo galia. Dėl automatinio linijų aptikimo konfigūracija atliekama optimaliai sistemų integracijai.
Su PCIe 3.0 x8 sąsaja plokštė siūlo maksimalų pralaidumą iki 64 Gb/s, kiekvienas U.2 prievadas palaiko duomenų perdavimo spartą iki 4 GB/s. LED indikatoriai skaitymo ir rašymo veiklai leidžia lengvai stebėti veikimo būseną.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe 3.0 (8 GT/s) x8 linijos (siūlo iki 64 Gb/s pralaidumą)
Jungčių sąsajos: 2 x SFF-8639 jungtys (2,5 colio NVMe SSD montavimui)

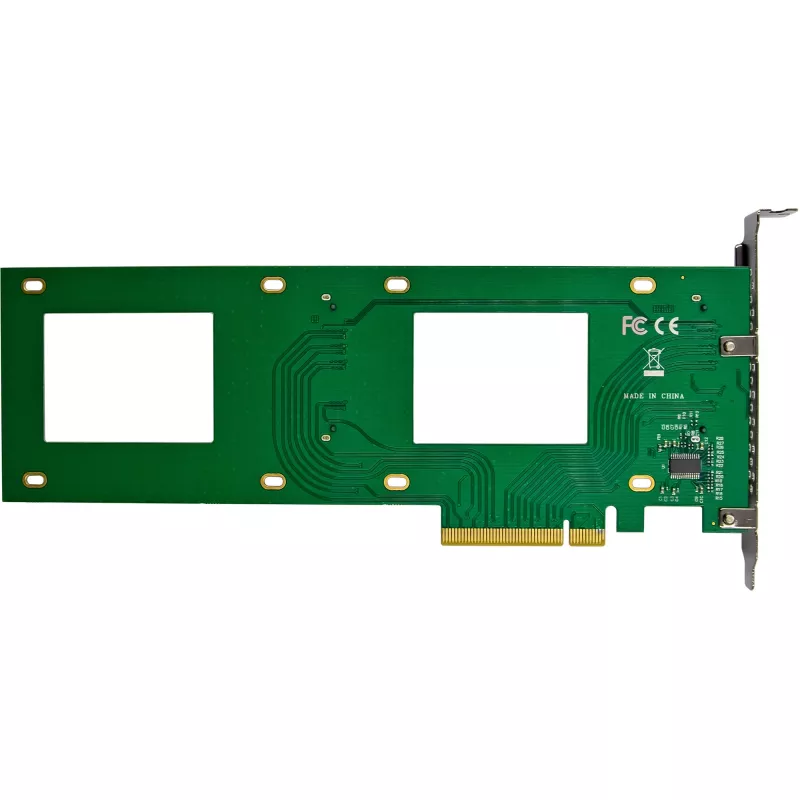

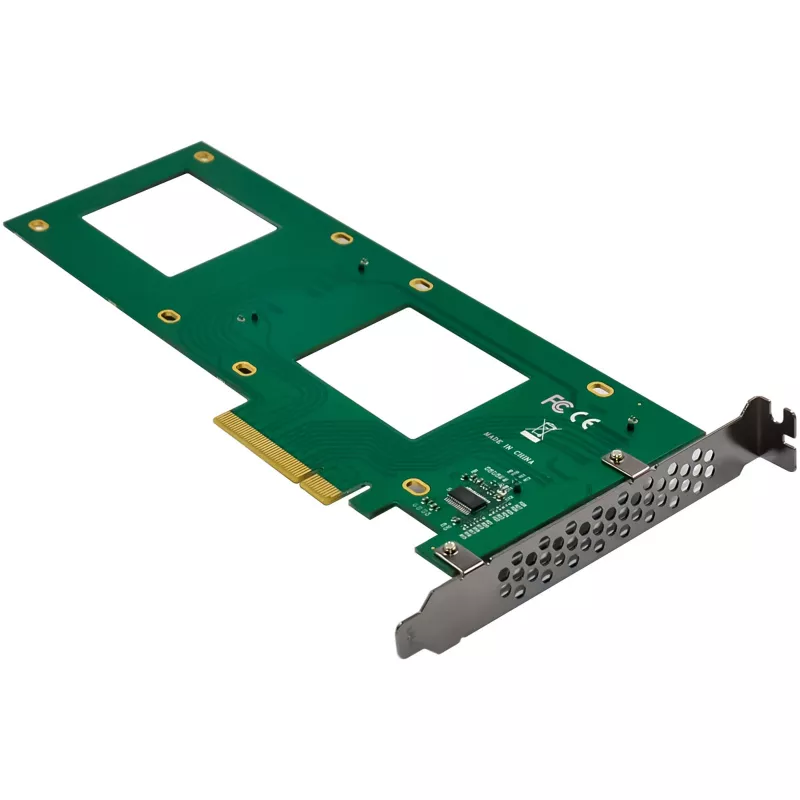

Lustų rinkinys: PI6C20400BLE
Suderinami U.2 įrenginiai: palaiko 2,5 colio NVMe SSD pagal SFF-8639 standartą
Duomenų perdavimo sparta: kiekvienas prievadas palaiko perdavimo spartą iki 4 GB/s
Matmenys: 236 mm x 87 mm (PCIe plokštė)

Darbo sąlygos:

Darbo temperatūra: -40 °C iki +85 °C

Funkcijos:

Automatinis linijų konfigūracijos aptikimas paleidimo metu
Plokštėje esantys LED indikatoriai (2x skaitymo/rašymo veiklos šviesos diodai)
U.2 SSD maitinimą gauna tiesiogiai per PCIe magistralę (3,3 V)
Nereikia papildomos tvarkyklės

Sistemos reikalavimai:Aparatinė įranga:

Kompiuteris su vienu laisvu PCIe 3.0 x8 (arba x16) lizdu
Pagrindinė plokštė, palaikanti PCIe bifurkaciją

BIOS/UEFI nustatymai PCIe bifurkacijai:
Kad abu U.2 NVMe SSD veiktų vienu metu, naudojamas PCIe lizdas dažnai turi būti nustatytas į bifurkacijos režimą BIOS/UEFI. Tai padalija turimas PCIe linijas į kelis kanalus (pvz., vieną x8 lizdą į du x4 kanalus).
Tiksli sąvoka skiriasi priklausomai nuo pagrindinės plokštės gamintojo ir BIOS/UEFI versijos. Gali būti naudojami tokie terminai kaip „PCIe Bifurcation“, „Lane Splitting“ ar „PCIe Slot Configuration“. Dėl teisingo nustatymo žiūrėkite pagrindinės plokštės vadovą ir patikrinkite, ar abu NVMe SSD yra atpažįstami.
Operacinės sistemos palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: vietinis palaikymas (Fedora, SUSE, Ubuntu, Red Hat)

Pristatymo apimtis:

1 x InLine® PCI Express plokštė į 2x vidinius U.2 NVMe SFF-8639
1 x rankinis atsuktuvas
8 x varžtai
1 x instrukcijų vadovas (vokiečių/anglų)
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10% - 90% nesikondensuojanti

InLine 76660O. Pagrindinė sąsaja: PCIe, Išvesties sąsaja: U.2, Pagrindinės sąsajos lytis: Vyriška. Kilmės šalis: Taivanas. Lustų rinkinys: PI6C20400BLE, Duomenų perdavimo sparta (maks.): 4 Gbit/s, Pralaidumas: 64 Gbit/s. Maitinimo įėjimo įtampa: 3,3 V. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Palaikomos serverių operacinės sistemos: Windows Server 2012 R2

Kaip naudoti

Įdėkite plokštę į laisvą PCIe 3.0 x8 arba x16 lizdą suderinamoje pagrindinėje plokštėje. Įstatykite 2,5 colio U.2 NVMe SSD į SFF-8639 jungtis ir pritvirtinkite juos pridedamais varžtais. Jei jūsų pagrindinė plokštė to reikalauja, įjunkite PCIe bifurkaciją (linijų padalijimą) BIOS/UEFI, kad x8 lizdas būtų padalintas (pavyzdžiui, į du x4 kanalus) ir abu NVMe įrenginiai galėtų veikti vienu metu. Po aparatinės įrangos įdiegimo paleiskite sistemą ir patikrinkite, ar abu NVMe diskai yra aptinkami operacinės sistemos. Jokių papildomų tvarkyklių diegti nereikia palaikomoms Windows ar Linux distribucijoms.

Rekomendacijos

Dėl tikslių BIOS/UEFI parinkčių ir terminologijos (pvz., „PCIe Bifurcation“, „Lane Splitting“ ar „PCIe Slot Configuration“) žiūrėkite pagrindinės plokštės vadovą. Prieš diegdami adapterį gamybinėje aplinkoje įsitikinkite, kad PCIe lizdas palaiko bifurkaciją ir jūsų operacinės sistemos versija yra nurodyta tarp palaikomų laidų.
