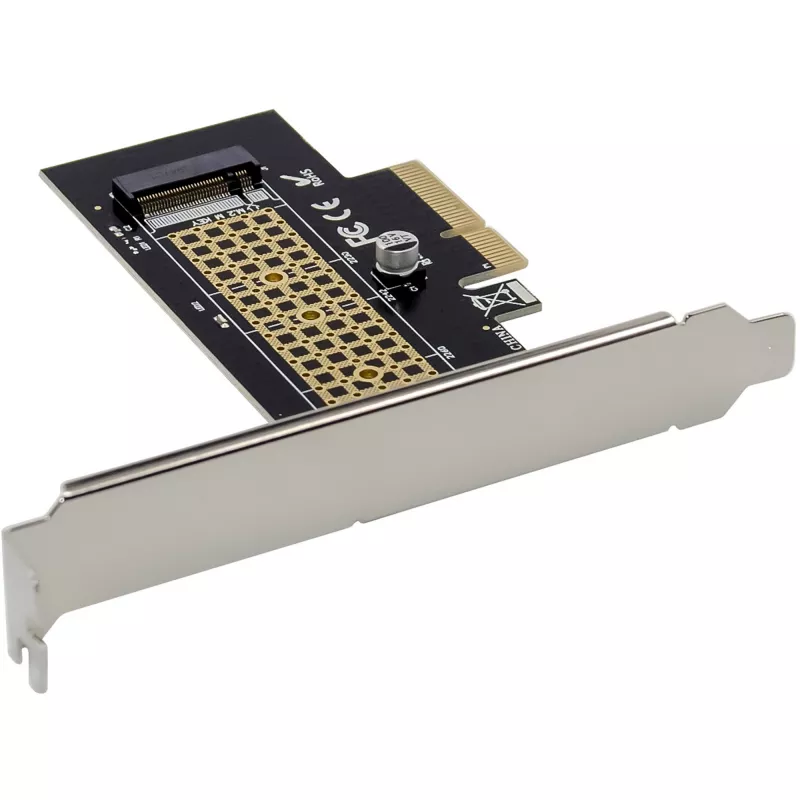

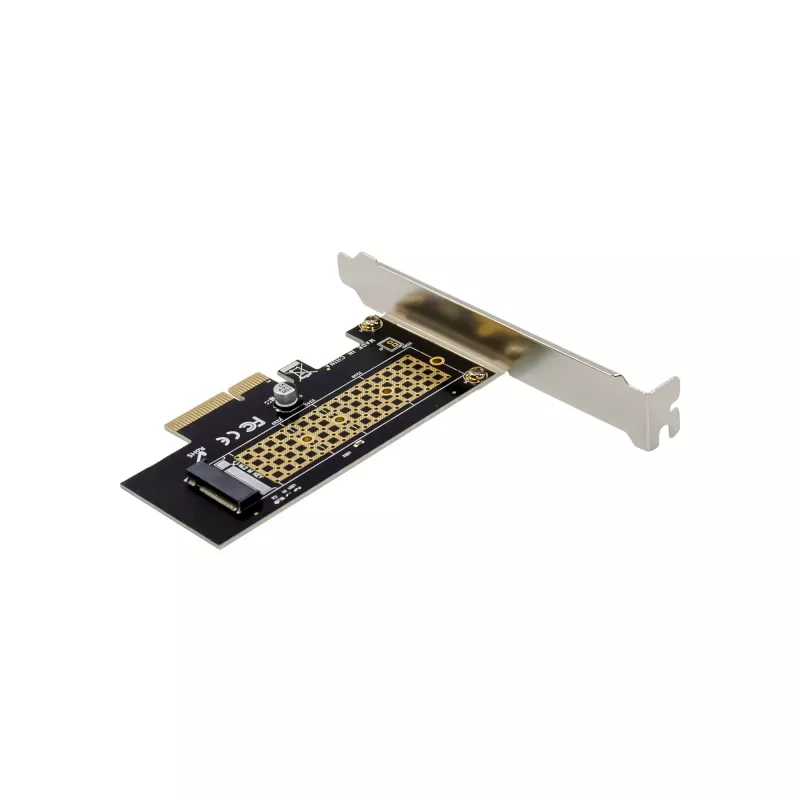

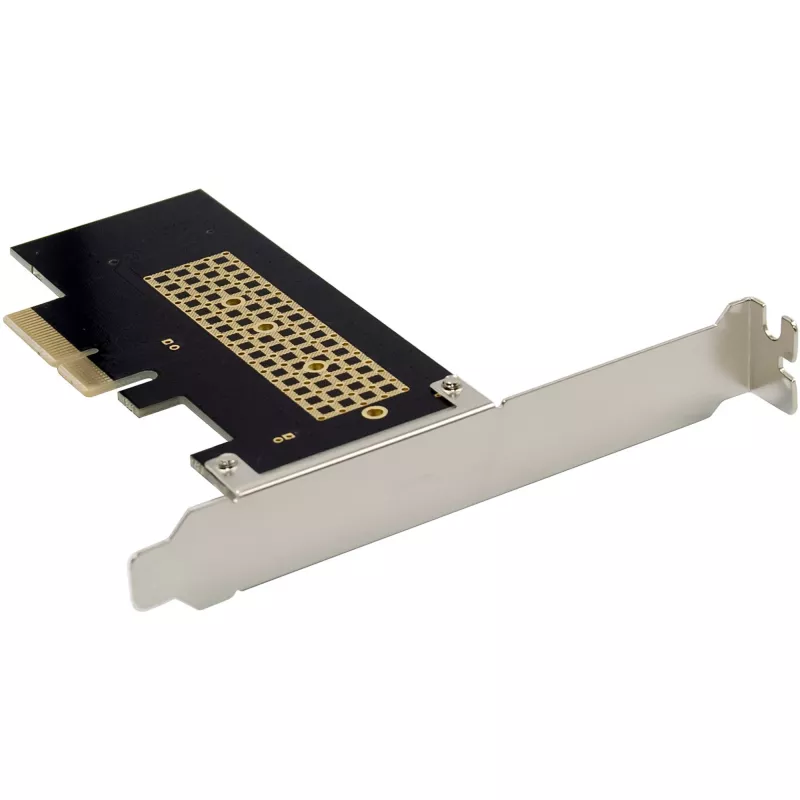

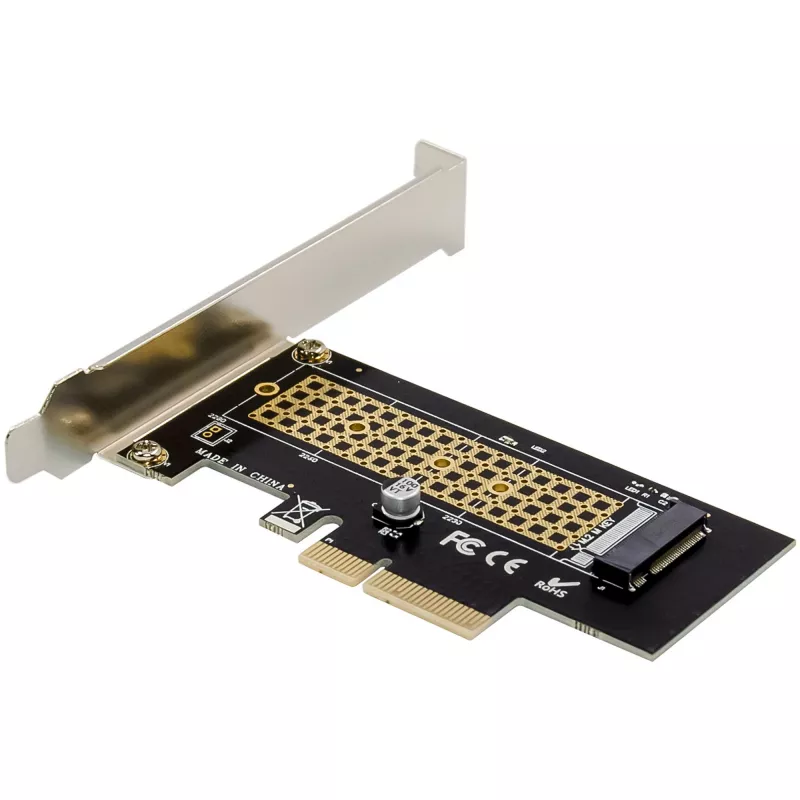

InLine 76660V vidinė M.2 sąsajos kortelė PCIe 4 Gbit/s

Palaiko NVMe SSD (M.2 Key M) greitam atminties išplėtimui
PCIe 3.0 x4 sąsaja su maksimalia iki 32 Gb/s pralaidumo juosta
Automatinis linijų aptikimas paleidimo metu lengvai sisteminei integracijai
Integruotas LED indikatorius skaitymo ir rašymo veiklai rodyti
Nereikia papildomų tvarkyklių – paruošta naudoti iš karto

InLine® PCI Express kortelė leidžia naudoti NVMe SSD (M.2 Key M) per PCIe 3.0 x4 sąsają su iki 32 Gb/s pralaidumo juosta, užtikrinant greitą paleidimą ir optimizuotus duomenų perdavimus.
Dėl automatinio linijų aptikimo paleidimo metu kortelė lengvai integruojama į sistemą. NVMe SSD maitinimas tiekiamas tiesiogiai per PCIe magistralę (3,3 V). Be to, LED indikatorius palengvina klaidų diagnostiką ir rodo SSD veikimo būseną.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe 3.0 x4 linijos (maksimali pralaidumo juosta iki 32 Gb/s)
Jungtis – sąsajos:
1 x M.2 lizdas (Key M) NVMe SSD

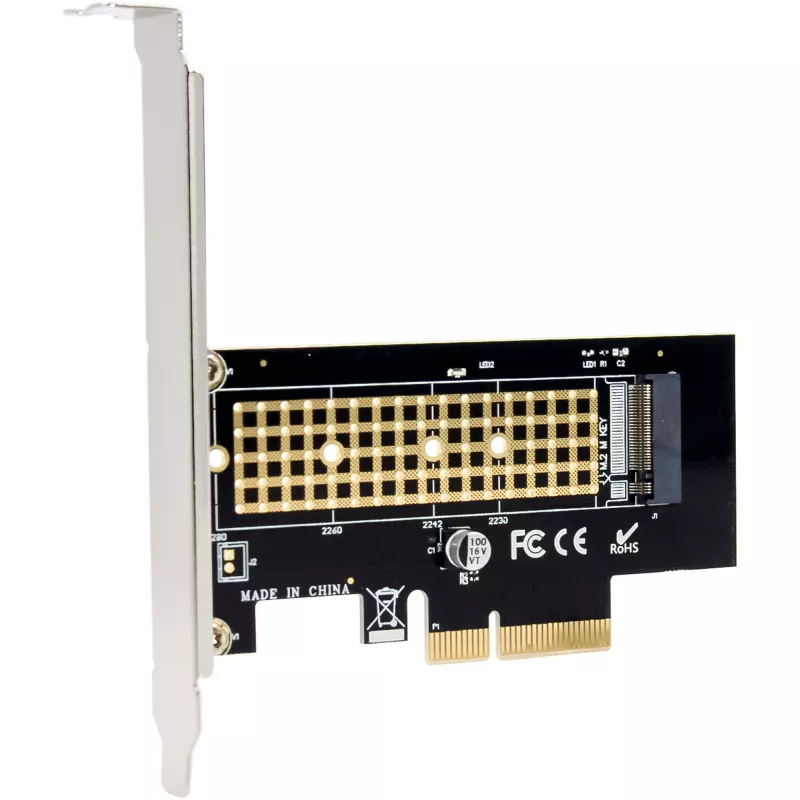

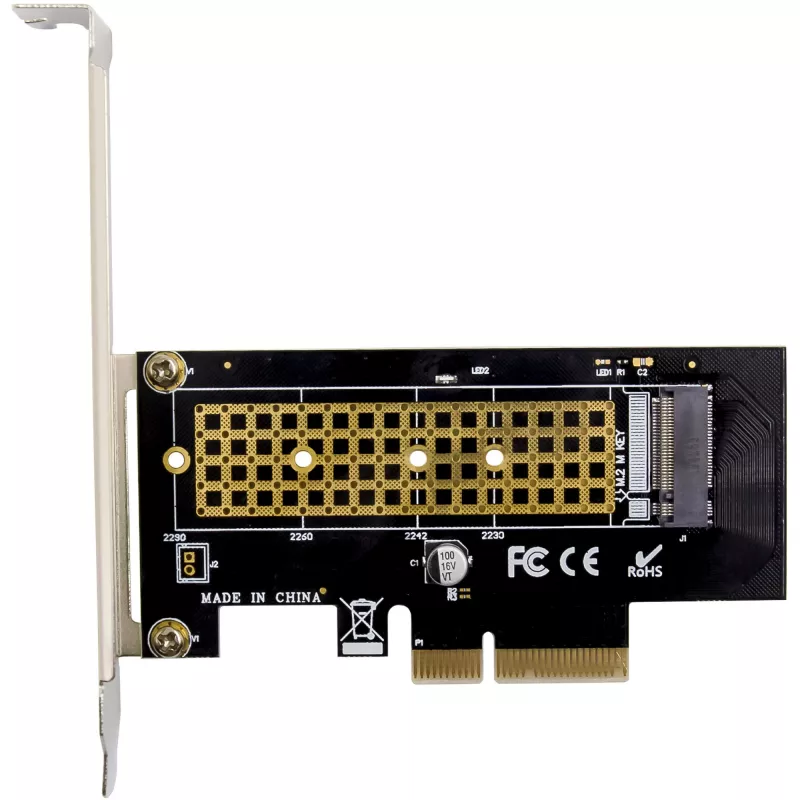

Suderinami modulių dydžiai: 2230, 2242, 2260, 2280

Duomenų perdavimo sparta: kiekvienas prievadas palaiko iki 4 Gb/s perdavimo spartą
Matmenys: 95 mm x 52 mm (PCIe plokštė)

Darbo sąlygos:

Darbo temperatūra: -40 °C iki +85 °C

Funkcijos:

Automatinis linijų konfigūracijos aptikimas paleidimo metu
Integruotas LED indikatorius skaitymo/rašymo veiklai rodyti
NVMe SSD gauna maitinimą tiesiogiai per PCIe magistralę (3,3 V)
Nereikia papildomų tvarkyklių

Sistemos reikalavimai:Aparatinė įranga:

Kompiuteris su laisvu PCIe lizdu (x4, x8 arba x16 – kortelė suderinama)
Pagrindinė plokštė su PCIe 3.0 arba naujesnės versijos palaikymu

Operacinių sistemų palaikymas:

Windows: 11, 10, 8.1, 8, 7
Windows Server: 2012 R2
Linux: nuo branduolio 2.6

Pristatymo komplektacija:

1 x InLine® PCI Express kortelė į 1x vidinį NVMe M.2

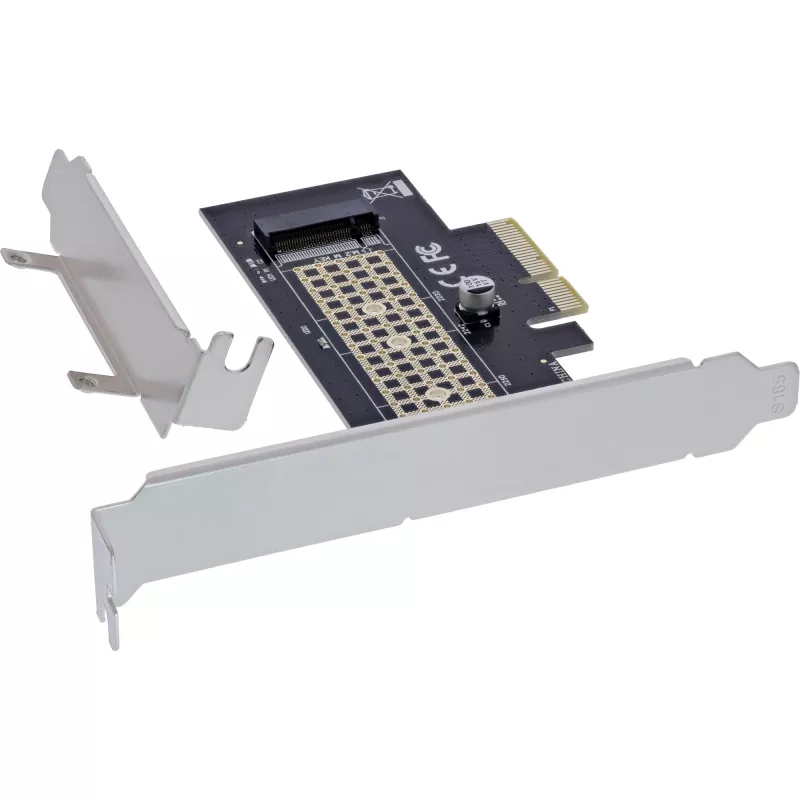

1 x žemo profilio lizdo laikiklis
1 x rankinis atsuktuvas
2 x varžtai
1 x šilumos laidumo tarpinė
1 x instrukcijų vadovas (vokiečių/anglų k.)
Darbo temperatūra: 0° C – 55° C
Laikymo temperatūra: -40° C – 70° C
Drėgmė: 10 % – 90 % nesikondensuojanti

InLine 76660V. Sąsaja: PCIe, Išvesties sąsaja: M.2, Sąsajos lytis: Kištukas. Kilmės šalis: Taivanas. Duomenų perdavimo sparta (maks.): 4 Gbit/s, Pralaidumo juosta: 32 Gbit/s. Maitinimo įtampa: 3.3 V. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 8, Windows 8.1, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Palaikomos serverių operacinės sistemos: Windows Server 2012 R2

Kaip naudoti

Įdiekite InLine 76660V kortelę į laisvą PCIe x4, x8 arba x16 lizdą suderinamoje pagrindinėje plokštėje. Įtvirtinkite NVMe SSD į M.2 Key M lizdą ir pritvirtinkite pateiktais varžtais bei šilumos laidumo tarpine, jei reikia. Jei korpusas mažas, uždėkite žemo profilio laikiklį. Maitinimas tiekiamas automatiškai per PCIe magistralę; po surinkimo sistema aptiks SSD naudodama automatinį linijų aptikimą paleidimo metu. Palaikomoms operacinėms sistemoms papildomų tvarkyklių diegti nereikia.

Rekomendacijos

Įsitikinkite, kad pagrindinės plokštės BIOS palaiko NVMe įrenginius ir PCIe 3.0 veikimą. Norint užtikrinti pastovų našumą, pasirūpinkite tinkamu NVMe SSD aušinimu ir naudokite pridėtą šilumos laidumo tarpinę, kai taip rekomenduoja SSD gamintojas.
